SS [Jシリーズ]
SS [Jシリーズ]
・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
※仕様変更（形状の変更）を予定している型式があります。ご注意ください。
| 精度等級 | JIS N8級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
2584件の型式
S1T2
S1K
S2K
S4K

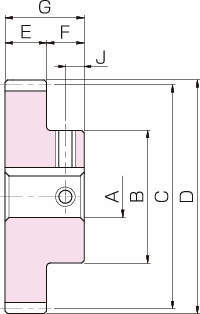

| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス 長さ F |
全長 G |
ウェブ 厚 H |
リム径 I |
キーみぞ (幅×深さ) |
ねじ穴 | 許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||||||||
| SS1.5-48J18 | 1.5 | 48 | S1K | 18 | 45 | 72 | 75 | 15 | 10 | 25 | - | - | 6×2.8 | M5 | 5 | 62.4 | 7.47 | 6.37 | 0.76 | 0.10～0.22 | 0.55 |
| SS1.5-48J19 | 1.5 | 48 | S1K | 19 | 45 | 72 | 75 | 15 | 10 | 25 | - | - | 6×2.8 | M5 | 5 | 62.4 | 7.47 | 6.37 | 0.76 | 0.10～0.22 | 0.54 |
| SS1.5-48J20 | 1.5 | 48 | S1K | 20 | 45 | 72 | 75 | 15 | 10 | 25 | - | - | 6×2.8 | M5 | 5 | 62.4 | 7.47 | 6.37 | 0.76 | 0.10～0.22 | 0.54 |
| SS1.5-48J22 | 1.5 | 48 | S1K | 22 | 45 | 72 | 75 | 15 | 10 | 25 | - | - | 6×2.8 | M5 | 5 | 62.4 | 7.47 | 6.37 | 0.76 | 0.10～0.22 | 0.52 |
| SS1.5-48J25 | 1.5 | 48 | S1K | 25 | 45 | 72 | 75 | 15 | 10 | 25 | - | - | 8×3.3 | M6 | 5 | 62.4 | 7.47 | 6.37 | 0.76 | 0.10～0.22 | 0.50 |
| SS1.5-50J12 | 1.5 | 50 | S1K | 12 | 45 | 75 | 78 | 15 | 10 | 25 | - | - | 4×1.8 | M4 | 5 | 65.7 | 8.15 | 6.69 | 0.83 | 0.10～0.22 | 0.62 |
| SS1.5-50J14 | 1.5 | 50 | S1K | 14 | 45 | 75 | 78 | 15 | 10 | 25 | - | - | 5×2.3 | M4 | 5 | 65.7 | 8.15 | 6.69 | 0.83 | 0.10～0.22 | 0.61 |
| SS1.5-50J15 | 1.5 | 50 | S1K | 15 | 45 | 75 | 78 | 15 | 10 | 25 | - | - | 5×2.3 | M4 | 5 | 65.7 | 8.15 | 6.69 | 0.83 | 0.10～0.22 | 0.60 |
| SS1.5-50J16 | 1.5 | 50 | S1K | 16 | 45 | 75 | 78 | 15 | 10 | 25 | - | - | 5×2.3 | M4 | 5 | 65.7 | 8.15 | 6.69 | 0.83 | 0.10～0.22 | 0.60 |
| SS1.5-50J18 | 1.5 | 50 | S1K | 18 | 45 | 75 | 78 | 15 | 10 | 25 | - | - | 6×2.8 | M5 | 5 | 65.7 | 8.15 | 6.69 | 0.83 | 0.10～0.22 | 0.59 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SS1.5-48J18 | SS1.5-48J18 | P | 5,660 | - | 4日間 |
| SS1.5-48J19 | SS1.5-48J19 | P | 5,660 | - | 4日間 |
| SS1.5-48J20 | SS1.5-48J20 | P | 5,660 | - | 4日間 |
| SS1.5-48J22 | SS1.5-48J22 | P | 5,660 | - | 4日間 |
| SS1.5-48J25 | SS1.5-48J25 | P | 5,660 | - | 4日間 |
| SS1.5-50J12 | SS1.5-50J12 | P | 4,800 | - | 4日間 |
| SS1.5-50J14 | SS1.5-50J14 | P | 5,700 | - | 4日間 |
| SS1.5-50J15 | SS1.5-50J15 | P | 5,700 | - | 4日間 |
| SS1.5-50J16 | SS1.5-50J16 | P | 5,700 | - | 4日間 |
| SS1.5-50J18 | SS1.5-50J18 | P | 5,700 | - | 4日間 |
