平歯車｜平歯車 SS [Fシリーズ]

SS [Fシリーズ]

SS [Fシリーズ]

このページをプリント
CADをダウンロード
価格・納期を確認

・Fシリーズとは、標準歯車の下穴品をベースにブッシング一体歯車ををKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。

※仕様変更（形状の変更）を予定している型式があります。ご注意ください。

: #平歯車

共通仕様

精度等級	JIS N8級相当品
歯形	並歯
圧力角	20°
材料	S45C
熱処理	-
歯面硬度	(194HB以下)
表面処理	追加工部以外黒染

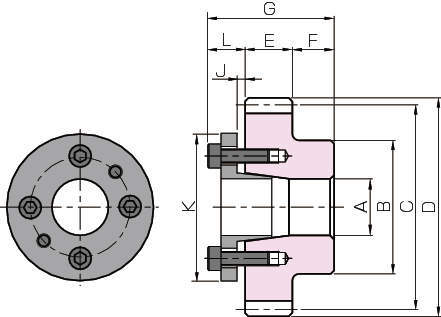

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

1136件中 51-60件
表示件数

仕様
価格・納期

1136件の型式

型式	モジュール m	歯数	形状	タイプ	穴径 A	ボス径 B	基準円直径 C	歯先円直径 D	歯幅 E	ボス長さ F	ウェブ厚 H	リム径 I	ブッシュ		隙間 J	全長 G	六角穴付ボルト		参考スラスト荷重 (kN)	参考滑り出しトルク (N・m)	ボルト締付トルク(N・m)	許容トルク(N・m)		許容トルク(kgf・m)		バックラッシ (mm)	本体質量 (kg)	ブッシュ質量 (g)
													L	K			本数	サイズ				曲げ強さ	歯面強さ	曲げ強さ	歯面強さ
													L	K			本数	サイズ				曲げ強さ	歯面強さ	曲げ強さ	歯面強さ
SS1.5-42F15A	1.5	42	S1M	A	15	45	63	66	15	10	-	-	12	37	3	37	4	M4×15	5.10	39	3.9	52.9	5.65	5.40	0.58	0.10～0.22	0.47	40
SS1.5-42F16A	1.5	42	S1M	A	16	45	63	66	15	10	-	-	12	38	3	37	4	M4×15	5.17	42	3.9	52.9	5.65	5.40	0.58	0.10～0.22	0.47	41
SS1.5-42F17A	1.5	42	S1M	A	17	45	63	66	15	10	-	-	12	39	3	37	4	M4×15	5.23	45	3.9	52.9	5.65	5.40	0.58	0.10～0.22	0.47	43
SS1.5-42F18A	1.5	42	S1M	A	18	45	63	66	15	10	-	-	12	40	3	37	4	M4×15	5.28	48	3.9	52.9	5.65	5.40	0.58	0.10～0.22	0.47	45
SS1.5-42F19A	1.5	42	S1M	A	19	45	63	66	15	10	-	-	12	42	3	37	4	M4×15	5.12	49	3.9	52.9	5.65	5.40	0.58	0.10～0.22	0.47	49
SS1.5-44F12A	1.5	44	S1M	A	12	45	66	69	15	10	-	-	10	31	2	35	3	M4×12	3.76	23	3.9	56.1	6.23	5.72	0.64	0.10～0.22	0.51	22
SS1.5-44F14A	1.5	44	S1M	A	14	45	66	69	15	10	-	-	12	36	3	37	4	M4×15	5.21	37	3.9	56.1	6.23	5.72	0.64	0.10～0.22	0.51	38
SS1.5-44F15A	1.5	44	S1M	A	15	45	66	69	15	10	-	-	12	37	3	37	4	M4×15	5.10	39	3.9	56.1	6.23	5.72	0.64	0.10～0.22	0.51	40
SS1.5-44F16A	1.5	44	S1M	A	16	45	66	69	15	10	-	-	12	38	3	37	4	M4×15	5.17	42	3.9	56.1	6.23	5.72	0.64	0.10～0.22	0.51	41
SS1.5-44F17A	1.5	44	S1M	A	17	45	66	69	15	10	-	-	12	39	3	37	4	M4×15	5.23	45	3.9	56.1	6.23	5.72	0.64	0.10～0.22	0.51	43

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
SS1.5-42F15A	SS1.5-42F15A	P	9,400	-	-
SS1.5-42F16A	SS1.5-42F16A	P	9,400	-	-
SS1.5-42F17A	SS1.5-42F17A	P	9,470	-	-
SS1.5-42F18A	SS1.5-42F18A	P	9,470	-	-
SS1.5-42F19A	SS1.5-42F19A	P	10,370	-	-
SS1.5-44F12A	SS1.5-44F12A	P	9,480	-	-
SS1.5-44F14A	SS1.5-44F14A	P	9,580	-	-
SS1.5-44F15A	SS1.5-44F15A	P	9,580	-	-
SS1.5-44F16A	SS1.5-44F16A	P	9,580	-	-
SS1.5-44F17A	SS1.5-44F17A	P	9,650	-	-
