SSA [Jシリーズ]
SSA [Jシリーズ]
・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
| 精度等級 | JIS N8級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
1152件の型式
S5K

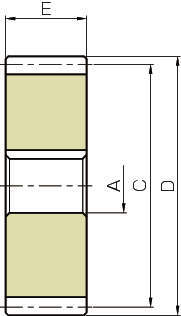

| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
キーみぞ (幅×深さ) |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||
| SSA1-30J12 | 1 | 30 | S5K | 12 | 30 | 32 | 10 | 4×1.8 | 10.1 | 0.79 | 1.03 | 0.081 | 0.08～0.18 | 0.052 |
| SSA1-32J8 | 1 | 32 | S5K | 8 | 32 | 34 | 10 | 3×1.4 | 11.1 | 0.90 | 1.13 | 0.092 | 0.08～0.18 | 0.059 |
| SSA1-32J10 | 1 | 32 | S5K | 10 | 32 | 34 | 10 | 4×1.8 | 11.1 | 0.90 | 1.13 | 0.092 | 0.08～0.18 | 0.059 |
| SSA1-32J12 | 1 | 32 | S5K | 12 | 32 | 34 | 10 | 4×1.8 | 11.1 | 0.90 | 1.13 | 0.092 | 0.08～0.18 | 0.059 |
| SSA1-32J14 | 1 | 32 | S5K | 14 | 32 | 34 | 10 | 5×2.3 | 11.1 | 0.90 | 1.13 | 0.092 | 0.08～0.18 | 0.059 |
| SSA1-35J8 | 1 | 35 | S5K | 8 | 35 | 37 | 10 | 3×1.4 | 12.4 | 1.09 | 1.27 | 0.11 | 0.08～0.18 | 0.072 |
| SSA1-35J10 | 1 | 35 | S5K | 10 | 35 | 37 | 10 | 4×1.8 | 12.4 | 1.09 | 1.27 | 0.11 | 0.08～0.18 | 0.072 |
| SSA1-35J12 | 1 | 35 | S5K | 12 | 35 | 37 | 10 | 4×1.8 | 12.4 | 1.09 | 1.27 | 0.11 | 0.08～0.18 | 0.072 |
| SSA1-35J14 | 1 | 35 | S5K | 14 | 35 | 37 | 10 | 5×2.3 | 12.4 | 1.09 | 1.27 | 0.11 | 0.08～0.18 | 0.072 |
| SSA1-35J15 | 1 | 35 | S5K | 15 | 35 | 37 | 10 | 5×2.3 | 12.4 | 1.09 | 1.27 | 0.11 | 0.08～0.18 | 0.072 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSA1-30J12 | SSA1-30J12 | P | 3,050 | - | - |
| SSA1-32J8 | SSA1-32J8 | P | 1,800 | - | - |
| SSA1-32J10 | SSA1-32J10 | P | 3,130 | - | - |
| SSA1-32J12 | SSA1-32J12 | P | 3,130 | - | - |
| SSA1-32J14 | SSA1-32J14 | P | 3,130 | - | - |
| SSA1-35J8 | SSA1-35J8 | P | 1,850 | - | - |
| SSA1-35J10 | SSA1-35J10 | P | 3,180 | - | - |
| SSA1-35J12 | SSA1-35J12 | P | 3,180 | - | - |
| SSA1-35J14 | SSA1-35J14 | P | 3,180 | - | - |
| SSA1-35J15 | SSA1-35J15 | P | 3,180 | - | - |
