平歯車｜平歯車 SSA [Fシリーズ]

SSA [Fシリーズ]

  • SSA [Fシリーズ]

・Fシリーズとは、標準歯車の下穴品をベースにブッシング一体歯車ををKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。

#平歯車

共通仕様

精度等級 JIS N8級相当品
歯形 並歯
圧力角 20°
材料 S45C
熱処理 -
歯面硬度 (194HB以下)
表面処理 追加工部以外黒染

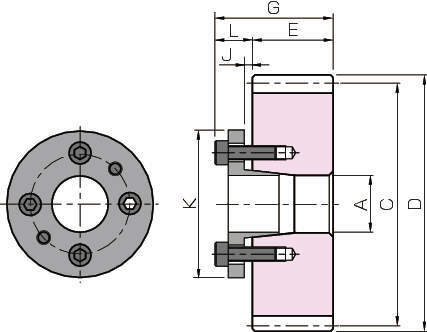

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 330件中 21-30件

  • 表示件数

330件の型式

  • S5M

型式 モジュール
m		 歯数 形状 穴径
A		 基準円
直径
C		 歯先円
直径
D		 歯幅
E		 ブッシュ 隙間
J		 全長
G		 六角穴付ボルト 参考
スラスト荷重
(kN)		 参考
滑り出しトルク
(N・m)		 ボルト
締付トルク(N・m)		 許容トルク(N・m) 許容トルク(kgf・m) バックラッシ
(mm)		 本体
質量
(kg)		 ブッシュ
質量
(g)
L K 本数 サイズ 曲げ強さ 歯面強さ 曲げ強さ 歯面強さ
SSA2-35F16 2 35 S5M 16 70 74 20 12 38 3 32 4 M4×15 5.17 42 3.9 99.3 9.39 10.1 0.96 0.12～0.26 0.58 41
SSA2-35F17 2 35 S5M 17 70 74 20 12 39 3 32 4 M4×15 5.23 45 3.9 99.3 9.39 10.1 0.96 0.12～0.26 0.58 43
SSA2-35F18 2 35 S5M 18 70 74 20 12 40 3 32 4 M4×15 5.28 48 3.9 99.3 9.39 10.1 0.96 0.12～0.26 0.58 45
SSA2-35F19 2 35 S5M 19 70 74 20 12 42 3 32 4 M4×15 5.12 49 3.9 99.3 9.39 10.1 0.96 0.12～0.26 0.58 49
SSA2-35F20 2 35 S5M 20 70 74 20 14 46 3 34 4 M5×18 9.68 97 7.8 99.3 9.39 10.1 0.96 0.12～0.26 0.58 71
SSA2-35F22 2 35 S5M 22 70 74 20 14 47 3 34 4 M5×18 9.98 110 7.8 99.3 9.39 10.1 0.96 0.12～0.26 0.58 71
SSA2-35F25 2 35 S5M 25 70 74 20 14 51 3 34 4 M5×18 9.90 124 7.8 99.3 9.39 10.1 0.96 0.12～0.26 0.58 81
SSA2-36F15 2 36 S5M 15 72 76 20 12 37 3 32 4 M4×15 5.10 39 3.9 103 9.96 10.5 1.02 0.12～0.26 0.61 40
SSA2-36F16 2 36 S5M 16 72 76 20 12 38 3 32 4 M4×15 5.17 42 3.9 103 9.96 10.5 1.02 0.12～0.26 0.61 41
SSA2-36F17 2 36 S5M 17 72 76 20 12 39 3 32 4 M4×15 5.23 45 3.9 103 9.96 10.5 1.02 0.12～0.26 0.61 43

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
SSA2-35F16 SSA2-35F16 P 8,940 - -
SSA2-35F17 SSA2-35F17 P 9,100 - -
SSA2-35F18 SSA2-35F18 P 9,100 - -
SSA2-35F19 SSA2-35F19 P 10,470 - -
SSA2-35F20 SSA2-35F20 P 10,470 - -
SSA2-35F22 SSA2-35F22 P 10,470 - -
SSA2-35F25 SSA2-35F25 P 10,930 - -
SSA2-36F15 SSA2-36F15 P 8,960 - -
SSA2-36F16 SSA2-36F16 P 8,960 - -
SSA2-36F17 SSA2-36F17 P 9,120 - -
