SSY
-
![]()
SSY

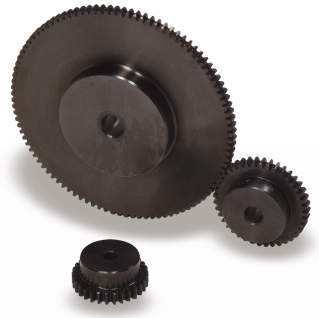

・軽荷重用として設計した歯幅寸法が狭い平歯車です。
共通仕様
| 精度等級 | モジュール0.8以下：JIS N8級相当 モジュール1以上：JIS N8級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
平歯車｜平歯車 SSY
詳細仕様
56件の型式
-
S1
-
S1T
-
S1K
| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス長さ F |
全長 G |
キーみぞ (幅×深さ) |
ねじ穴 | 許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||||||
| SSY1-35A | 1 | 35 | S1T | 8 | 25 | 35 | 37 | 6 | 8 | 14 | - | M5 | 4 | 7.45 | 0.66 | 0.76 | 0.067 | 0.08～0.18 | 0.069 |
| SSY1-36 | 1 | 36 | S1 | 6 | 25 | 36 | 38 | 6 | 8 | 14 | - | - | - | 7.73 | 0.70 | 0.79 | 0.071 | 0.08～0.18 | 0.076 |
| SSY1-40 | 1 | 40 | S1 | 8 | 28 | 40 | 42 | 6 | 8 | 14 | - | - | - | 8.84 | 0.87 | 0.90 | 0.089 | 0.08～0.18 | 0.092 |
| SSY1-40A | 1 | 40 | S1T | 8 | 28 | 40 | 42 | 6 | 8 | 14 | - | M5 | 4 | 8.84 | 0.87 | 0.90 | 0.089 | 0.08～0.18 | 0.091 |
| SSY1-45 | 1 | 45 | S1 | 8 | 28 | 45 | 47 | 6 | 8 | 14 | - | - | - | 10.3 | 1.12 | 1.05 | 0.11 | 0.08～0.18 | 0.11 |
| SSY1-48 | 1 | 48 | S1 | 8 | 28 | 48 | 50 | 6 | 8 | 14 | - | - | - | 11.1 | 1.28 | 1.13 | 0.13 | 0.08～0.18 | 0.12 |
| SSY1-48A | 1 | 48 | S1T | 8 | 28 | 48 | 50 | 6 | 8 | 14 | - | M5 | 4 | 11.1 | 1.28 | 1.13 | 0.13 | 0.08～0.18 | 0.12 |
| SSY1-50 | 1 | 50 | S1 | 8 | 28 | 50 | 52 | 6 | 8 | 14 | - | - | - | 11.7 | 1.39 | 1.19 | 0.14 | 0.08～0.18 | 0.13 |
| SSY1-55 | 1 | 55 | S1 | 8 | 28 | 55 | 57 | 6 | 8 | 14 | - | - | - | 13.1 | 1.70 | 1.34 | 0.17 | 0.08～0.18 | 0.15 |
| SSY1-56 | 1 | 56 | S1 | 8 | 28 | 56 | 58 | 6 | 8 | 14 | - | - | - | 13.4 | 1.77 | 1.37 | 0.18 | 0.08～0.18 | 0.15 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSY1-35A | SSY1-35A | P | 1,110 | - | 在庫品 |
| SSY1-36 | SSY1-36 | P | 850 | 在庫品 | 在庫品 |
| SSY1-40 | SSY1-40 | P | 960 | 在庫品 | 在庫品 |
| SSY1-40A | SSY1-40A | P | 1,170 | - | 在庫品 |
| SSY1-45 | SSY1-45 | P | 1,070 | 在庫品 | 在庫品 |
| SSY1-48 | SSY1-48 | P | 1,180 | 在庫品 | 在庫品 |
| SSY1-48A | SSY1-48A | P | 1,380 | - | 在庫品 |
| SSY1-50 | SSY1-50 | P | 1,190 | 在庫品 | 在庫品 |
| SSY1-55 | SSY1-55 | P | 1,300 | 在庫品 | 在庫品 |
| SSY1-56 | SSY1-56 | P | 1,310 | - | 在庫品 |
