・軸にワンタッチで取り付けが可能な、無潤滑でも使える小型平歯車です。
共通仕様
| 精度等級 | モジュール0.5以下：JIS N10級相当 モジュール1以上：JIS N10級 (JIS B 1702-1:1998) ※締結前 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | ポロアセタール(ボス部SUS303) |
| 熱処理 | - |
| 歯面硬度 | (110～120HRR) |
小原歯車工業
平歯車｜Fロックギヤ DSF
詳細仕様
24件の型式
-
S1

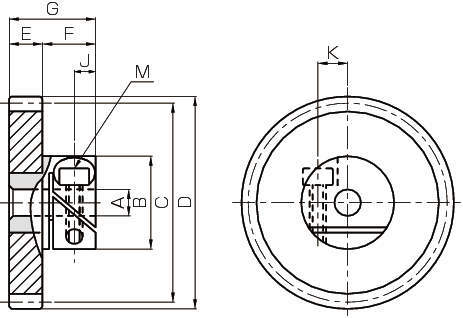

| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス 長さ F |
全長 G |
六角穴付ねじ |
許容トルク (N・m) 曲げ強さ |
許容トルク (kgf・m) 曲げ強さ |
参考 滑り出しトルク (N・m) |
標準ねじ 締付トルク (N・m) |
バックラッシ (mm) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M | J | K | |||||||||||||||||
| DSF1-28 | 1 | 28 | S1 | 5 | 14 | 28 | 30 | 6 | 8.5 | 14.5 | M2.5 | 3.3 | 4.4 | 1.48 | 0.15 | 0.62 | 0.36 | 0～0.10 | 15.1 |
| DSF1-30 | 1 | 30 | S1 | 8 | 19 | 30 | 32 | 6 | 10 | 16 | M3 | 4.5 | 6 | 1.61 | 0.16 | 2.22 | 0.63 | 0～0.10 | 26.2 |
| DSF1-32 | 1 | 32 | S1 | 8 | 19 | 32 | 34 | 6 | 10 | 16 | M3 | 4.5 | 6 | 1.75 | 0.18 | 2.22 | 0.63 | 0～0.10 | 27.0 |
| DSF1-35 | 1 | 35 | S1 | 8 | 19 | 35 | 37 | 6 | 10 | 16 | M3 | 4.5 | 6 | 1.96 | 0.20 | 2.22 | 0.63 | 0～0.10 | 28.3 |
| DSF1-36 | 1 | 36 | S1 | 8 | 19 | 36 | 38 | 6 | 10 | 16 | M3 | 4.5 | 6 | 2.04 | 0.21 | 2.22 | 0.63 | 0～0.10 | 28.8 |
| DSF1-40 | 1 | 40 | S1 | 8 | 19 | 40 | 42 | 6 | 10 | 16 | M3 | 4.5 | 6 | 2.33 | 0.24 | 2.22 | 0.63 | 0～0.10 | 30.8 |
| DSF1-45 | 1 | 45 | S1 | 8 | 19 | 45 | 47 | 6 | 10 | 16 | M3 | 4.5 | 6 | 2.69 | 0.27 | 2.22 | 0.63 | 0～0.10 | 33.6 |
| DSF1-48 | 1 | 48 | S1 | 8 | 19 | 48 | 50 | 6 | 10 | 16 | M3 | 4.5 | 6 | 2.92 | 0.30 | 2.22 | 0.63 | 0～0.10 | 35.5 |
| DSF1-50 | 1 | 50 | S1 | 8 | 19 | 50 | 52 | 6 | 10 | 16 | M3 | 4.5 | 6 | 3.07 | 0.39 | 2.22 | 0.63 | 0～0.10 | 36.8 |
| DSF1-60 | 1 | 60 | S1 | 8 | 19 | 60 | 62 | 6 | 10 | 16 | M3 | 4.5 | 6 | 3.78 | 0.41 | 2.22 | 0.63 | 0～0.10 | 44.1 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| DSF1-28 | DSF1-28 | P | 4,890 | - | - |
| DSF1-30 | DSF1-30 | P | 4,920 | - | - |
| DSF1-32 | DSF1-32 | P | 4,920 | - | - |
| DSF1-35 | DSF1-35 | P | 5,160 | - | - |
| DSF1-36 | DSF1-36 | P | 5,160 | - | - |
| DSF1-40 | DSF1-40 | P | 5,190 | - | - |
| DSF1-45 | DSF1-45 | P | 5,200 | - | - |
| DSF1-48 | DSF1-48 | P | 5,290 | - | - |
| DSF1-50 | DSF1-50 | P | 5,370 | - | - |
| DSF1-60 | DSF1-60 | P | 5,380 | - | - |
