平歯車|融着平歯車 NSU [Jシリーズ]

NSU [Jシリーズ]

  • NSU [Jシリーズ]

  • NSU [Jシリーズ]

・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。

#平歯車

共通仕様

精度等級 JIS N9級相当品
歯形 並歯
圧力角 20°
材料 MC602ST(ボス部S45C)
熱処理 -
歯面硬度 (115~120HRR)

CADメーカーTOP

詳細仕様

  • 721件中 31-40件

  • 表示件数

721件の型式

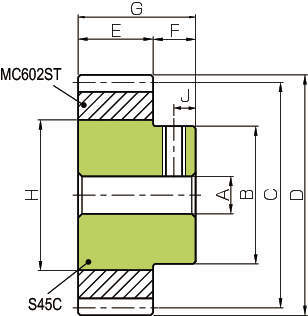

型式 モジュール
m
歯数 形状 穴径
AH7
ボス径
B
基準円
直径
C
歯先円
直径
D
歯幅
E
ボス
長さ
F
全長
G
融着径
H
キーみぞ
(幅×深さ)
ねじ穴 許容トルク
(N・m)
曲げ強さ
許容トルク
(kgf・m)
曲げ強さ
バックラッシ
(mm)
質量
(kg)
サイズ J
NSU1-60J12 1 60 S1K 12 40 60 62 10 10 20 45 4×1.8 M4 5 3.33 0.34 0~0.36 0.23
NSU1-60J14 1 60 S1K 14 40 60 62 10 10 20 45 5×2.3 M5 5 3.33 0.34 0~0.36 0.23
NSU1-60J15 1 60 S1K 15 40 60 62 10 10 20 45 5×2.3 M5 5 3.33 0.34 0~0.36 0.23
NSU1-60J16 1 60 S1K 16 40 60 62 10 10 20 45 5×2.3 M5 5 3.33 0.34 0~0.36 0.23
NSU1-60J17 1 60 S1K 17 40 60 62 10 10 20 45 5×2.3 M5 5 3.33 0.34 0~0.36 0.23
NSU1-60J18 1 60 S1K 18 40 60 62 10 10 20 45 6×2.8 M5 5 3.33 0.34 0~0.36 0.23
NSU1-60J19 1 60 S1K 19 40 60 62 10 10 20 45 6×2.8 M5 5 3.33 0.34 0~0.36 0.23
NSU1-60J20 1 60 S1K 20 40 60 62 10 10 20 45 6×2.8 M5 5 3.33 0.34 0~0.36 0.23
NSU1-60J22 1 60 S1K 22 40 60 62 10 10 20 45 6×2.8 M5 5 3.33 0.34 0~0.36 0.23
NSU1-70J10 1 70 S1K 10 40 70 72 10 10 20 45 4×1.8 M4 5 3.96 0.40 0~0.36 0.24

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
NSU1-60J12 NSU1-60J12 P 19,670 - -
NSU1-60J14 NSU1-60J14 P 19,670 - -
NSU1-60J15 NSU1-60J15 P 19,670 - -
NSU1-60J16 NSU1-60J16 P 19,670 - -
NSU1-60J17 NSU1-60J17 P 19,670 - -
NSU1-60J18 NSU1-60J18 P 19,670 - -
NSU1-60J19 NSU1-60J19 P 19,670 - -
NSU1-60J20 NSU1-60J20 P 19,670 - -
NSU1-60J22 NSU1-60J22 P 19,670 - -
NSU1-70J10 NSU1-70J10 P 19,970 - -
