PS・PSA
-
![]()
PS・PSA
-
![]()
PS
・無潤滑でも使用できるMCナイロン製で、食品機械等に最適です。
共通仕様
| 精度等級 | JIS N9級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | MC901 |
| 熱処理 | - |
| 歯面硬度 | (115～120HRR) |
小原歯車工業
平歯車｜プラスチック平歯車 PS・PSA
詳細仕様
128件の型式
-

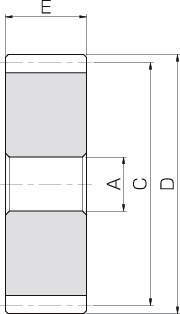

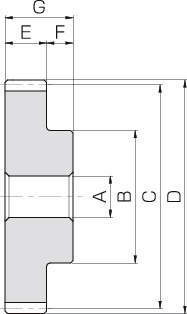

S1
-
S5
| 型式 |
モジュール m |
歯数 | 形状 |
穴径 A |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス 長さ F |
全長 G |
許容トルク (N・m) 曲げ強さ |
許容トルク (kgf・m) 曲げ強さ |
バックラッシ (mm) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PS1.5-85 | 1.5 | 85 | S1 | 12 | 55 | 127.5 | 130.5 | 15 | 10 | 25 | 12.0 | 1.23 | 0～0.42 | 0.25 |
| PS1.5-90 | 1.5 | 90 | S1 | 12 | 55 | 135 | 138 | 15 | 10 | 25 | 12.8 | 1.31 | 0～0.42 | 0.27 |
| PS1.5-95 | 1.5 | 95 | S1 | 12 | 60 | 142.5 | 145.5 | 15 | 10 | 25 | 13.6 | 1.39 | 0～0.42 | 0.31 |
| PS1.5-100 | 1.5 | 100 | S1 | 12 | 60 | 150 | 153 | 15 | 10 | 25 | 14.4 | 1.47 | 0～0.42 | 0.34 |
| PS2-12 | 2 | 12 | S1 | 10 | 18 | 24 | 28 | 20 | 10 | 30 | 2.25 | 0.23 | 0～0.42 | 0.011 |
| PS2-13 | 2 | 13 | S1 | 10 | 20 | 26 | 30 | 20 | 10 | 30 | 2.59 | 0.26 | 0～0.42 | 0.013 |
| PS2-14 | 2 | 14 | S1 | 10 | 20 | 28 | 32 | 20 | 10 | 30 | 2.96 | 0.30 | 0～0.42 | 0.015 |
| PS2-15 | 2 | 15 | S1 | 10 | 24 | 30 | 34 | 20 | 10 | 30 | 3.29 | 0.34 | 0～0.42 | 0.019 |
| PS2-16 | 2 | 16 | S1 | 10 | 26 | 32 | 36 | 20 | 10 | 30 | 3.63 | 0.37 | 0～0.42 | 0.022 |
| PS2-18 | 2 | 18 | S1 | 10 | 30 | 36 | 40 | 20 | 10 | 30 | 4.24 | 0.43 | 0～0.42 | 0.029 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PS1.5-85 | PS1.5-85 | P | 7,040 | - | 在庫品 |
| PS1.5-90 | PS1.5-90 | P | 7,110 | 在庫品 | 在庫品 |
| PS1.5-95 | PS1.5-95 | P | 7,750 | - | 在庫品 |
| PS1.5-100 | PS1.5-100 | P | 8,930 | 在庫品 | 在庫品 |
| PS2-12 | PS2-12 | P | 1,300 | - | 在庫品 |
| PS2-13 | PS2-13 | P | 1,400 | 在庫品 | 在庫品 |
| PS2-14 | PS2-14 | P | 1,520 | 在庫品 | 在庫品 |
| PS2-15 | PS2-15 | P | 1,550 | 在庫品 | 在庫品 |
| PS2-16 | PS2-16 | P | 1,630 | 在庫品 | 在庫品 |
| PS2-18 | PS2-18 | P | 1,740 | 在庫品 | 在庫品 |
