ねじ歯車（スパイラルギヤ）｜ねじ歯車SN

このページをプリント
CADをダウンロード
価格・納期を確認

・ねじ歯車の普及品です。
・歯面高周波焼入の追加工が可能です。

: #ねじ歯車

共通仕様

精度等級	JIS 9級 (JIS B 1702-1:1998)
歯車基準断面	歯直角
歯形	グリーソン
歯直角圧力角	20°
ねじれ角	45°
材料	S45C
熱処理	-
表面処理	黒染

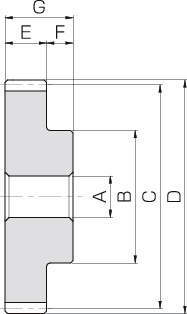

寸法図
カタログ・チラシ
CAD

S1

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

70件中 41-50件
表示件数

仕様
価格・納期

70件の型式

型式	モジュール m	歯数	ねじれ方向	形状	穴径 A_H7	ボス径 B	基準円直径 C	歯先円直径 D	歯幅 E	ボス長さ F	全長 G	許容トルク (N・m) 歯面強さ	許容トルク (kgf・m) 歯面強さ	バックラッシ (mm)	質量 (kg)


SN2.5-20R	2.5	20	R	S1	20	60	70.71	75.71	22	16	38	9.07	0.92	0.14～0.28	0.94
SN2.5-20L	2.5	20	L	S1	20	60	70.71	75.71	22	16	38	9.07	0.92	0.14～0.28	0.94
SN2.5-26R	2.5	26	R	S1	20	70	91.92	96.92	22	16	38	18.8	1.91	0.14～0.28	1.54
SN2.5-26L	2.5	26	L	S1	20	70	91.92	96.92	22	16	38	18.8	1.91	0.14～0.28	1.54
SN2.5-30R	2.5	30	R	S1	20	80	106.07	111.07	22	16	38	27.7	2.83	0.14～0.28	2.06
SN2.5-30L	2.5	30	L	S1	20	80	106.07	111.07	22	16	38	27.7	2.83	0.14～0.28	2.06
SN3-10R	3	10	R	S1	15	34	42.43	48.43	25	18	43	2.14	0.22	0.14～0.32	0.35
SN3-10L	3	10	L	S1	15	34	42.43	48.43	25	18	43	2.14	0.22	0.14～0.32	0.35
SN3-13R	3	13	R	S1	20	45	55.15	61.15	25	18	43	4.51	0.46	0.14～0.32	0.59
SN3-13L	3	13	L	S1	20	45	55.15	61.15	25	18	43	4.51	0.46	0.14～0.32	0.59

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
SN2.5-20R	SN2.5-20R	P	3,560	在庫品	在庫品
SN2.5-20L	SN2.5-20L	P	3,560	在庫品	在庫品
SN2.5-26R	SN2.5-26R	P	5,100	-	在庫品
SN2.5-26L	SN2.5-26L	P	5,100	-	在庫品
SN2.5-30R	SN2.5-30R	P	6,930	在庫品	在庫品
SN2.5-30L	SN2.5-30L	P	6,930	-	在庫品
SN3-10R	SN3-10R	P	2,090	在庫品	在庫品
SN3-10L	SN3-10L	P	2,090	在庫品	在庫品
SN3-13R	SN3-13R	P	2,840	在庫品	在庫品
SN3-13L	SN3-13L	P	2,840	-	在庫品
