センタフレックスカップリング CF-A

・取り付け誤差を大きく許容し、振動・衝撃を素早く吸収するカップリング。
・動力伝達要素に天然ゴムを採用したカップリングで、それら伝達要素の弾性を利用して、衝撃や振動を減衰・吸収します。
・フレキシブル性が高く、低騒音・潤滑不要なため保守が容易・構造が簡単・長寿命などの長所を備えています。
・耐熱性ゴム採用と予備圧縮構造により、耐久性と振動・衝撃吸収性にすぐれ、機械装置の騒音も減少します。

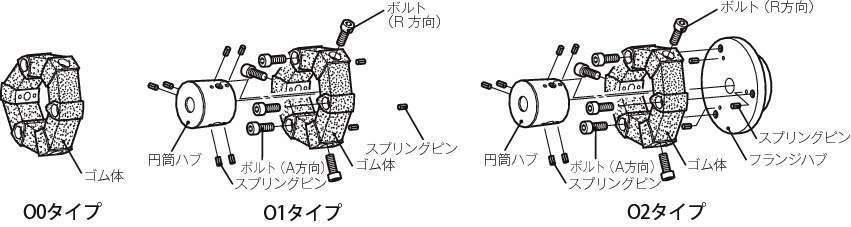

・軸への取り付け方法はボルト取り付け型（O0）と差し込み取り付け型(S0)。
・メンテナンスや着脱の状況に応じて選択でき、いずれも心出しが容易です。

#カップリング
#衝撃
#騒音

共通仕様

取付方法 O0・O1・O2：ボルト取り付け型
S0･S1S･2S：ボルト差し込み取り付け型
ゴム体材質 天然ゴム(NR系)
円筒ハブ材質 S45C(りん酸塩被膜化成処理)
フランジハブ材質 FC200orFCD450(りん酸塩被膜化成処理)
ボルト材質 構造用合金鋼(亜鉛めっき処理)
  • 寸法図
  • 動画
  • CAD

詳細仕様

前へ
次へ

  • 102件中 31-40件

  • 表示件数

102件の型式

  • ボルト取付け型

  • ボルト差込み取付け型

  • ボルト取付け型

  • ボルト差込み取付け型

型式 タイプ サイズ 取付け型 軸穴径d1(mm) 軸穴径d2(mm) N1
(mm)		 N2
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 A
(mm)		 B
(mm)		 C
(mm)		 E
(mm)		 G1
(mm)		 G2
(mm)		 O
(mm)		 P
(mm)		 S
(mm)		 TS
(mm)		 TK
(mm)		 M1 M2 トルク(N・m) トルク
許容変動
(N・m/10Hz)		 許容誤差 最高
回転速度
(min-1)		 動的ねじり
ばね定数
(N・m/rad)
下穴 最小 最大 下穴 最小 最大 常用 最大 偏心 (mm) 偏角 (°) 軸方向 (mm)
CF-A-140-O1-1360 O1タイプ CF-A-140 ボルト取付け型 30 32 85 - - - 125 - 84 - - 70 - 92 62 31 - 46 45 8 - 215 4-M20 4-M20 1400 3500 ±560 1.5 2 ±5 3600 2.90×10^4
CF-A-200-O1-1360 O1タイプ CF-A-200 ボルト取付け型 35 38 105 - - - 145 - 94 - - 80 - 102 72 36 - 46 45 8 - 250 4-M20 4-M20 2000 5000 ±800 1.5 2 ±5 3200 6.08×10^4
CF-A-250-O1-1360 O1タイプ CF-A-250 ボルト取付け型 40 42 115 - - - 160 - 100 - - 85 - 108 77 22.5 32 60 60 8 - 280 4-M20 8-M20 3000 8750 ±1000 1.5 2 ±5 3000 8.28×10^4
CF-A-400-O1-1360 O1タイプ CF-A-400 ボルト取付け型 40 42 115 - - - 170 - 125 - - 105 - 135 95 28.5 38 70.5 67 10 - 300 4-M24 8-M20 5000 12500 ±1600 1.5 2 ±5 2800 1.25×10^5
CF-A-001-O2-1360 O2タイプ CF-A-001 ボルト取付け型 8 9 19 8 9 22 30 36 32 24 58 24 7 34 22 11 - 5 18 2 - 44 2-M6 2-M6 10 25 ±4 0.5 3 ±2 10000 1.47×10^2
CF-A-002-O2-1360 O2タイプ CF-A-002 ボルト取付け型 10 11 28 9 10 30 40 45 30 28 62 24 8 34 20 10 - 14 12 4 - 68 2-M8 2-M8 20 50 ±8 1.0 3 ±3 8000 2.92×10^2
CF-A-004-O2-1360 O2タイプ CF-A-004 ボルト取付け型 12 14 30 11 12 36 45 55 34 30 68 28 8 38 24 12 - 18 17 4 - 80 3-M8 3-M8 40 100 ±16 1.0 3 ±3 7000 7.59×10^2
CF-A-008-O2-1360 O2タイプ CF-A-008 ボルト取付け型 12 14 38 15 16 46 60 70 40 42 86 32 10 44 28 14 - 20 20 4 - 100 3-M10 3-M10 80 200 ±32 1.0 3 ±4 6500 1.44×10^3
CF-A-012-O2-1360 O2タイプ CF-A-012 ボルト取付け型 12 14 38 15 16 46 60 70 40 42 86 32 10 44 28 14 - 20 20 4 - 100 4-M10 4-M10 120 300 ±48 1.0 2 ±4 6500 4.38×10^3
CF-A-016-O2-1360 O2タイプ CF-A-016 ボルト取付け型 15 16 48 19 20 56 70 85 52 50 108 42 12 58 36 18 - 25 24 6 - 125 3-M12 3-M12 160 400 ±64 1.5 3 ±5 6000 3.28×10^3

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
CF-A-140-O1-1360 CF-A-140-O1-1360 P 126,000 - 7日間
CF-A-200-O1-1360 CF-A-200-O1-1360 P 164,000 - お問合
CF-A-250-O1-1360 CF-A-250-O1-1360 P 195,000 - お問合
CF-A-400-O1-1360 CF-A-400-O1-1360 P 407,000 - お問合
CF-A-001-O2-1360 CF-A-001-O2-1360 P 11,300 - 5日間
CF-A-002-O2-1360 CF-A-002-O2-1360 P 12,700 - 5日間
CF-A-004-O2-1360 CF-A-004-O2-1360 P 16,900 - 5日間
CF-A-008-O2-1360 CF-A-008-O2-1360 P 21,900 在庫品 5日間
CF-A-012-O2-1360 CF-A-012-O2-1360 P 25,200 在庫品 5日間
CF-A-016-O2-1360 CF-A-016-O2-1360 P 33,900 在庫品 5日間
