優れたたわみ性、金属コイルばねカップリング
・軸に取り付けるハブとハブの間を金属コイルばねでつないだカップリング、優れたフレキシブル性と小型・高トルクを実現しています。
・3層コイルで小型・高トルク。
共通仕様
| MM-Kモデル | ハブ：S35C相当品 コイルばね：ピアノ線 |
|---|---|
| MM-K-Sモデル | ハブ：SUS304相当品 コイルばね：ステンレス |
三木プーリ
バウマンフレックスカップリング MMモデル
詳細仕様
18件の型式

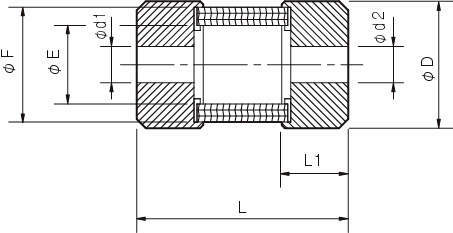

| 型式 | タイプ | 材質 | 軸穴径d1・d2(mm) |
D (mm) |
L (mm) |
L1 (mm) |
E (mm) |
F (mm) |
トルク(N・m) | 許容誤差 |
最高 回転速度 (min-1) |
ねじり ばね定数 (N・m/rad) |
慣性 モーメント (kg・m2) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 下穴 | 最小 | 最大 | 常用 | 最大 | 偏心 (mm) | 偏角 (°) | 軸方向 (mm) | ||||||||||||
| MM-30K | MM-K | 炭素鋼 | 5.5 | 16 | 30 | 65 | 125 | 40 | 40.8 | 60 | 150 | 300 | 1.1 | 3 | +2.5 | 5000 | 4297.5 | 1.39×10^-3 | 2.10 |
| MM-35K | MM-K | 炭素鋼 | 5.5 | 20 | 35 | 75 | 150 | 48 | 46 | 70 | 220 | 440 | 1.2 | 3 | +3.2 | 4500 | 6303 | 3.01×10^-3 | 3.50 |
| MM-6K-S | MM-S | ステンレス鋼 | 2.5 | 3 | 8 | 17 | 25 | 9 | 11 | 15.5 | 2.5 | 5 | 0.3 | 3 | +0.6 | 20000 | 143 | 7.65×10^-7 | 0.03 |
| MM-8K-S | MM-S | ステンレス鋼 | 3.5 | 4 | 8 | 21 | 35 | 11 | 13 | 19 | 5 | 10 | 0.3 | 3 | +0.8 | 15000 | 286.5 | 4.08×10^-6 | 0.07 |
| MM-12K-S | MM-S | ステンレス鋼 | 5.5 | 6 | 12 | 26 | 50 | 16.5 | 16.5 | 24 | 10 | 20 | 0.4 | 3 | +1.0 | 12000 | 573 | 1.43×10^-5 | 0.14 |
| MM-16K-S | MM-S | ステンレス鋼 | 5.5 | 10 | 16 | 35 | 65 | 22 | 22.4 | 32 | 20 | 40 | 0.6 | 3 | +1.2 | 9000 | 1146 | 6.12×10^-5 | 0.30 |
| MM-20K-S | MM-S | ステンレス鋼 | 5.5 | 10 | 20 | 45 | 80 | 27 | 28 | 40 | 40 | 80 | 0.7 | 3 | +1.6 | 7000 | 2292 | 1.99×10^-4 | 0.70 |
| MM-25K-S | MM-S | ステンレス鋼 | 5.5 | 14 | 25 | 55 | 100 | 32.5 | 35 | 50 | 90 | 180 | 0.9 | 3 | +2.0 | 6000 | 3438 | 5.66×10^-4 | 1.25 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MM-30K | MM-30K | P | 48,600 | 在庫品 | 5日間 |
| MM-35K | MM-35K | P | 74,500 | - | 5日間 |
| MM-6K-S | MM-6K-S | P | 14,500 | 在庫品 | 5日間 |
| MM-8K-S | MM-8K-S | P | 20,400 | - | 5日間 |
| MM-12K-S | MM-12K-S | P | 23,900 | - | 5日間 |
| MM-16K-S | MM-16K-S | P | 26,600 | - | 5日間 |
| MM-20K-S | MM-20K-S | P | 44,000 | - | 5日間 |
| MM-25K-S | MM-25K-S | P | 72,100 | - | 5日間 |
・掲載価格は下穴品出荷です。
