ポジロック PSL-Kシリーズ

標準仕様

  • 標準仕様

  • 六角ボルト仕様

テーパ面のくさび作用によって軸とハブを締結

・軸とハブの結合をテーパによるくさび作用で実現します。
・軸とハブの加工公差は一般的なはめ合い公差で特別な仕上げが必要ありません。
・キー締結と比べてキー溝加工のように精度の高い可能が不要な上、軸とハブの同心度は高く組み付けが可能です。
・スリーブ内外径比が小さく、取り付け部品の小径化がはかれ、慣性モーメントも小さくできます。
・メカニズムはシンプル、しかも高精度の同心度が維持できます。

#キーレスブッシング
#軸締結機器

共通仕様

スリーブ材質 標準仕様：S45C調質相当
簡易防せい仕様：S45C調質相当（無電解ニッケルメッキ）
ステンレス仕様SUS304
六角ボルト仕様：S45C調質相当
クランピングボルト材質・表面処理 標準仕様：SCM435(黒染め処理)
簡易防せい仕様：SCM435（防せい皮膜処理）
ステンレス仕様：SUH660(固体潤滑皮膜処理)
六角ボルト仕様：SCM435(黒染め処理)
  • 寸法図
  • 動画
  • CAD

詳細仕様

前へ
次へ

  • 105件中 91-100件

  • 表示件数

105件の型式

  • 標準仕様・簡易防せい仕様・ステンレス仕様

  • 六角ボルト仕様

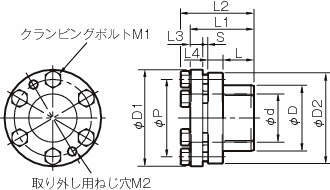

  • 構造図

型式 仕様 d
(mm)		 D
(mm)		 D1
(mm)		 D2
(mm)		 P
(mm)		 L
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4
(mm)		 S
(mm)		 M1 M2 許容
トルク
(N・m)		 許容
スラスト力
(N)		 側面圧
(N/mm2)		 締付
トルク
(N・m)		 慣性
モーメント
(kg・m2)		 質量
(kg)
軸 ハブ
PSL-K-16-B 六角ボルト仕様 16 24 40 37 30 14 29 33.5 6 7 2 4-M5×12 2-M5 100 12700 270 180 8 27×10^-6 0.130
PSL-K-17-B 六角ボルト仕様 17 26 42 39 32 14 29 33.5 6 7 2 4-M5×12 2-M5 110 12700 260 170 8 33×10^-6 0.145
PSL-K-18-B 六角ボルト仕様 18 26 42 39 32 14 29 33.5 6 7 2 4-M5×12 2-M5 110 12700 240 170 8 32×10^-6 0.140
PSL-K-19-B 六角ボルト仕様 19 28 44 41 34 14 29 33.5 6 7 2 4-M5×12 2-M5 120 12700 230 160 8 40×10^-6 0.155
PSL-K-20-B 六角ボルト仕様 20 28 44 41 34 14 29 33.5 6 7 2 4-M5×12 2-M5 130 12700 220 160 8 39×10^-6 0.150
PSL-K-22-B 六角ボルト仕様 22 32 48 45 38 16 33 37.5 6.5 8 2.5 6-M5×14 2-M5 210 19000 250 170 8 65×10^-6 0.210
PSL-K-24-B 六角ボルト仕様 24 34 50 47 40 16 33 37.5 6.5 8 2.5 6-M5×14 2-M5 230 19000 230 160 8 76×10^-6 0.220
PSL-K-25-B 六角ボルト仕様 25 34 50 47 40 16 33 37.5 6.5 8 2.5 6-M5×14 2-M5 240 19000 220 160 8 75×10^-6 0.210
PSL-K-28-B 六角ボルト仕様 28 39 62 59 47 20 39 44 7.5 9 2.5 6-M6×16 2-M5 380 27000 220 160 14 203×10^-6 0.390
PSL-K-30-B 六角ボルト仕様 30 41 64 61 49 20 39 44 7.5 9 2.5 6-M6×16 2-M6 400 27000 210 150 14 230×10^-6 0.400

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
PSL-K-16-B PSL-K-16-B P 6,760 - 5日間
PSL-K-17-B PSL-K-17-B P 6,760 - 5日間
PSL-K-18-B PSL-K-18-B P 6,860 - 10日間
PSL-K-19-B PSL-K-19-B P 6,980 - 5日間
PSL-K-20-B PSL-K-20-B P 6,980 - 5日間
PSL-K-22-B PSL-K-22-B P 7,280 - 5日間
PSL-K-24-B PSL-K-24-B P 7,480 - 10日間
PSL-K-25-B PSL-K-25-B P 7,880 - 5日間
PSL-K-28-B PSL-K-28-B P 8,200 - 5日間
PSL-K-30-B PSL-K-30-B P 8,520 - 5日間
