・サーボモータ用に開発した、超高剛性のリジッドカップリングです。
・フレキシブルカップリングと異なり2軸の心違いを吸収するエレメントを持たない構造のため、非常に高いねじり剛性を有しています
・フレキシブルカップリングと比べてトルクに対する外径を小さくすることができるためカップリングのダウンサイジングが可能で、慣性モーメント低減に貢献します。
共通仕様
| ハブ材質 | S45C調質相当品（黒染め処理） |
|---|---|
| スリーブ材質 | S45C調質相当品（黒染め処理） |
| 締結方法 | 摩擦締結 |
三木プーリ
サーボリジッドカップリング SRG
詳細仕様
115件の型式
-
SRG-050,060
-
SRG-070,080

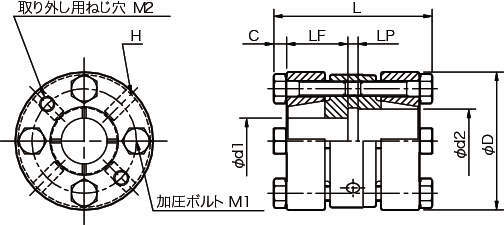

| 型式 | サイズ |
軸穴径 (mm) |
D (mm) |
L (mm) |
LF (mm) |
LP (mm) |
C (mm) |
H (mm) |
M1 | M2 |
許容トルク (N･m) |
最高 回転速度 (min-1) |
ねじりばね 定数 (N･m/rad) |
慣性 モーメント (kg･m2) |
質量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | |||||||||||||||
| SRG-060DS-24K-25K | SRG-060DS | 24 | 25 | 54 | 62 | 24 | 4 | 5 | 4-5.1 | 4-M6 | 2-M6 | 190 | 13000 | 115000 | 0.29×10^-3 | 0.67 |
| SRG-060DS-25K-25K | SRG-060DS | 25 | 25 | 54 | 62 | 24 | 4 | 5 | 4-5.1 | 4-M6 | 2-M6 | 190 | 13000 | 115000 | 0.29×10^-3 | 0.67 |
| SRG-070DS-22K-22K | SRG-070DS | 22 | 22 | 64 | 62 | 24 | 4 | 5 | 4-5.1 | 6-M6 | 2-M6 | 150 | 12000 | 340000 | 0.55×10^-3 | 0.85 |
| SRG-070DS-22K-24K | SRG-070DS | 22 | 24 | 64 | 62 | 24 | 4 | 5 | 4-5.1 | 6-M6 | 2-M6 | 200 | 12000 | 340000 | 0.55×10^-3 | 0.85 |
| SRG-070DS-22K-25K | SRG-070DS | 22 | 25 | 64 | 62 | 24 | 4 | 5 | 4-5.1 | 6-M6 | 2-M6 | 220 | 12000 | 340000 | 0.55×10^-3 | 0.85 |
| SRG-070DS-22K-28K | SRG-070DS | 22 | 28 | 64 | 62 | 24 | 4 | 5 | 4-5.1 | 6-M6 | 2-M6 | 290 | 12000 | 340000 | 0.55×10^-3 | 0.85 |
| SRG-070DS-22K-30K | SRG-070DS | 22 | 30 | 64 | 62 | 24 | 4 | 5 | 4-5.1 | 6-M6 | 2-M6 | 340 | 12000 | 340000 | 0.55×10^-3 | 0.85 |
| SRG-070DS-22K-32K | SRG-070DS | 22 | 32 | 64 | 62 | 24 | 4 | 5 | 4-5.1 | 6-M6 | 2-M6 | 390 | 12000 | 340000 | 0.55×10^-3 | 0.85 |
| SRG-070DS-22K-35K | SRG-070DS | 22 | 35 | 64 | 62 | 24 | 4 | 5 | 4-5.1 | 6-M6 | 2-M6 | 460 | 12000 | 340000 | 0.55×10^-3 | 0.85 |
| SRG-070DS-24K-24K | SRG-070DS | 24 | 24 | 64 | 62 | 24 | 4 | 5 | 4-5.1 | 6-M6 | 2-M6 | 200 | 12000 | 340000 | 0.55×10^-3 | 0.85 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRG-060DS-24K-25K | SRG-060DS-24K-25K | P | 10,100 | - | お問合 |
| SRG-060DS-25K-25K | SRG-060DS-25K-25K | P | 10,100 | - | お問合 |
| SRG-070DS-22K-22K | SRG-070DS-22K-22K | P | 12,000 | - | お問合 |
| SRG-070DS-22K-24K | SRG-070DS-22K-24K | P | 12,000 | - | お問合 |
| SRG-070DS-22K-25K | SRG-070DS-22K-25K | P | 12,000 | - | お問合 |
| SRG-070DS-22K-28K | SRG-070DS-22K-28K | P | 12,000 | - | お問合 |
| SRG-070DS-22K-30K | SRG-070DS-22K-30K | P | 12,000 | - | お問合 |
| SRG-070DS-22K-32K | SRG-070DS-22K-32K | P | 12,000 | - | お問合 |
| SRG-070DS-22K-35K | SRG-070DS-22K-35K | P | 12,000 | - | お問合 |
| SRG-070DS-24K-24K | SRG-070DS-24K-24K | P | 12,000 | - | お問合 |
