A形
-
![]()
A形
-
![]()
B形
-
![]()
C形
-
![]()
W形
共通仕様
| ピッチ | 5.08mm |
|---|---|
| 材質 | 歯数 30以下：焼結合金 歯数 32以上：鋼材 |
| 付属品 | A形・B形・C形：フランジ |
三ツ星ベルト
タイミングプーリ XL形
詳細仕様
34件の型式
-
A形
-
B形
-
C形
-
W形
-

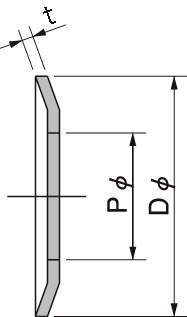

フランジ
| 型式 |
プーリ 形状 |
歯数 |
プーリ 呼び幅 |
プーリ 呼び幅 (mm) |
ピッチ径 P.D. (mm) |
外径 O.D. (mm) |
軸穴径 d (mm) |
材質 |
LA (mm) |
LB (mm) |
LW (mm) |
W (mm) |
H (mm) |
K (mm) |
D (mm) |
E (mm) |
G (mm) |
概略 質量 (kg) |
適用フランジ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | 型式 | 厚み t (mm) | 外径 D (mm) | 内径 P (mm) | ||||||||||||||||||
| P48XL037W | W形 | 48 | 037 | 9.5 | 77.62 | 77.11 | 10 | 26 | 鋼材 | 15 | - | 25 | - | - | 10 | 38 | 64 | 5 | 0.406 | - | - | - | - |
| P50XL037W | W形 | 50 | 037 | 9.5 | 80.85 | 80.34 | 12 | 26 | 鋼材 | 15 | - | 25 | - | - | 10 | 38 | 67 | 5 | 0.421 | - | - | - | - |
| P60XL037W | W形 | 60 | 037 | 9.5 | 97.02 | 96.51 | 12 | 26 | 鋼材 | 15 | - | 25 | - | - | 10 | 38 | 83 | 5 | 0.524 | - | - | - | - |
| P72XL037W | W形 | 72 | 037 | 9.5 | 116.43 | 115.92 | 12 | 26 | 鋼材 | 15 | - | 25 | - | - | 10 | 38 | 102 | 5 | 0.670 | - | - | - | - |
※プーリ呼び幅=使用ベルト幅
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| P48XL037W | 48XL037W | P | 5,710 | 在庫品 | - |
| P50XL037W | 50XL037W | P | 6,080 | - | - |
| P60XL037W | 60XL037W | P | 6,690 | - | - |
| P72XL037W | 72XL037W | P | 8,160 | - | - |
