A形
-
![]()
A形
-
![]()
B形
-
![]()
W形
共通仕様
| ピッチ | 12.700mm |
|---|---|
| 材質 | 歯数 40以下：鋼材 歯数 44以上：鋳物 |
| 付属品 | A形・B形：フランジ |
三ツ星ベルト
タイミングプーリ H形
詳細仕様
117件の型式
-
A形
-
B形
-
W形
-

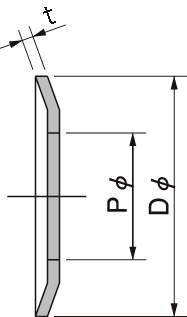

フランジ
| 型式 |
プーリ 形状 |
歯数 |
プーリ 呼び幅 |
プーリ 呼び幅 (mm) |
ピッチ径 P.D. (mm) |
外径 O.D. (mm) |
軸穴径 d (mm) |
材質 |
LA (mm) |
LB (mm) |
LW (mm) |
W (mm) |
H (mm) |
K (mm) |
D (mm) |
E (mm) |
G (mm) |
概略 質量 (kg) |
適用フランジ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | 型式 | 厚み t (mm) | 外径 D (mm) | 内径 P (mm) | ||||||||||||||||||
| P18H100B | B形 | 18 | 100 | 25.4 | 72.77 | 71.39 | 16 | 36 | 鋼材 | 33 | 48 | - | 28 | 2.5 | 15 | 54 | - | - | 1.14 | F-167858 | 1.6 | 78 | 58 |
| P19H100B | B形 | 19 | 100 | 25.4 | 76.81 | 75.44 | 16 | 36 | 鋼材 | 33 | 48 | - | 28 | 2.5 | 15 | 55 | - | - | 1.26 | F-168363 | 1.6 | 83 | 63 |
| P20H100B | B形 | 20 | 100 | 25.4 | 80.85 | 79.48 | 16 | 38 | 鋼材 | 33 | 48 | - | 28 | 2.5 | 15 | 56 | - | - | 1.40 | F-168666 | 1.6 | 86 | 66 |
| P21H100B | B形 | 21 | 100 | 25.4 | 84.89 | 83.52 | 16 | 38 | 鋼材 | 33 | 48 | - | 28 | 2.5 | 15 | 58 | - | - | 1.45 | F-169073 | 1.6 | 90 | 73 |
| P22H100B | B形 | 22 | 100 | 25.4 | 88.94 | 87.56 | 16 | 38 | 鋼材 | 33 | 48 | - | 28 | 2.5 | 15 | 58 | - | - | 1.68 | F-169375 | 1.6 | 93 | 75 |
| P24H100B | B形 | 24 | 100 | 25.4 | 97.02 | 95.65 | 20 | 38 | 鋼材 | 33 | 48 | - | 28 | 2.5 | 15 | 62 | - | - | 1.97 | F-1610584 | 1.6 | 105 | 84 |
| P25H100B | B形 | 25 | 100 | 25.4 | 101.06 | 99.69 | 20 | 40 | 鋼材 | 33 | 48 | - | 28 | 2.5 | 15 | 66 | - | - | 2.17 | F-1610884 | 1.6 | 108 | 84 |
| P26H100B | B形 | 26 | 100 | 25.4 | 105.11 | 103.73 | 20 | 40 | 鋼材 | 33 | 48 | - | 28 | 2.5 | 15 | 70 | - | - | 2.38 | F-1611290 | 1.6 | 112 | 90 |
| P28H100B | B形 | 28 | 100 | 25.4 | 113.19 | 111.82 | 20 | 42 | 鋼材 | 33 | 48 | - | 28 | 2.5 | 15 | 74 | - | - | 3.73 | F-1611890 | 1.6 | 118 | 90 |
| P30H100B | B形 | 30 | 100 | 25.4 | 121.28 | 119.90 | 20 | 42 | 鋼材 | 33 | 48 | - | 28 | 2.5 | 15 | 74 | - | - | 3.10 | F-16126100 | 1.6 | 126 | 100 |
※プーリ呼び幅=使用ベルト幅
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| P18H100B | 18H100B | P | 4,930 | 在庫品 | - |
| P19H100B | 19H100B | P | 5,360 | 在庫品 | - |
| P20H100B | 20H100B | P | 5,570 | 在庫品 | - |
| P21H100B | 21H100B | P | 5,970 | - | - |
| P22H100B | 22H100B | P | 6,280 | 在庫品 | - |
| P24H100B | 24H100B | P | 7,650 | 在庫品 | - |
| P25H100B | 25H100B | P | 8,160 | 在庫品 | - |
| P26H100B | 26H100B | P | 8,610 | 在庫品 | - |
| P28H100B | 28H100B | P | 9,460 | 在庫品 | - |
| P30H100B | 30H100B | P | 10,120 | 在庫品 | - |
