A形
-
![]()
A形
-
![]()
B形
-
![]()
W形
共通仕様
| ピッチ | 10.0mm |
|---|---|
| 材質 | 鋼材 |
| 付属品 | A形・B形：フランジ |
三ツ星ベルト
タイミングプーリ T10形
詳細仕様
68件の型式
-
A形
-
B形
-
W形
-

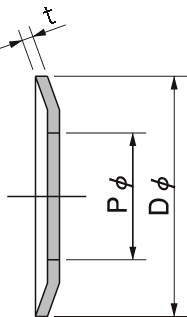

フランジ
| 型式 |
プーリ 形状 |
歯数 |
プーリ 呼び幅 (mm) |
ピッチ径 P.D. (mm) |
外径 O.D. (mm) |
軸穴径 d (mm) |
材質 |
LA (mm) |
LB (mm) |
LW (mm) |
W (mm) |
H (mm) |
K (mm) |
D (mm) |
E (mm) |
G (mm) |
概略 質量 (kg) |
適用フランジ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | 型式 | 厚み t (mm) | 外径 D (mm) | 内径 P (mm) | |||||||||||||||||
| PT10-25-30B | B形 | 30 | 25 | 95.49 | 93.65 | 12 | 30 | 鋼材 | 32 | 45 | - | 27 | 2.5 | 13 | 45 | - | - | 1.73 | F-169978 | 1.6 | 99 | 78 |
| PT10-25-32B | B形 | 32 | 25 | 101.86 | 100.00 | 14 | 32 | 鋼材 | 32 | 45 | - | 27 | 2.5 | 13 | 50 | - | - | 1.98 | F-1610584 | 1.6 | 105 | 84 |
| PT10-25-36B | B形 | 36 | 25 | 114.59 | 112.75 | 14 | 32 | 鋼材 | 32 | 45 | - | 27 | 2.5 | 13 | 50 | - | - | 2.50 | F-1611890 | 1.6 | 118 | 90 |
| PT10-25-40B | B形 | 40 | 25 | 127.32 | 125.45 | 14 | 32 | 鋼材 | 32 | 45 | - | 27 | 2.5 | 13 | 50 | - | - | 3.08 | F-16131101 | 1.6 | 131 | 101 |
| PT10-25-44W | W形 | 44 | 25 | 140.06 | 138.20 | 16 | 34 | 鋼材 | 32 | - | 50 | - | - | 18 | 55 | 120 | 11 | 2.12 | - | - | - | - |
| PT10-25-48W | W形 | 48 | 25 | 152.79 | 150.95 | 16 | 34 | 鋼材 | 32 | - | 50 | - | - | 18 | 55 | 132 | 11 | 2.39 | - | - | - | - |
| PT10-25-50W | W形 | 50 | 25 | 159.15 | 157.30 | 16 | 35 | 鋼材 | 32 | - | 50 | - | - | 18 | 60 | 140 | 11 | 2.60 | - | - | - | - |
| PT10-25-60W | W形 | 60 | 25 | 190.99 | 189.10 | 16 | 35 | 鋼材 | 32 | - | 50 | - | - | 18 | 60 | 170 | 11 | 3.40 | - | - | - | - |
※プーリ呼び幅=使用ベルト幅
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PT10-25-30B | T10-25-30B | P | 6,710 | 在庫品 | - |
| PT10-25-32B | T10-25-32B | P | 8,140 | - | - |
| PT10-25-36B | T10-25-36B | P | 8,940 | - | - |
| PT10-25-40B | T10-25-40B | P | 10,090 | - | - |
| PT10-25-44W | T10-25-44W | P | 9,440 | - | - |
| PT10-25-48W | T10-25-48W | P | 10,420 | - | - |
| PT10-25-50W | T10-25-50W | P | 11,640 | - | - |
| PT10-25-60W | T10-25-60W | P | 16,120 | - | - |
