AF-Nシリーズ門型ジャバラ

・生地は、ポリエステル織物にウレタンコーティングした、ジャバラ専用のAFシートです。
・ジャバラの各山でPVC樹脂製の支持板とAFシートを溶着。
・取付エンドプレートは、付属しておりません。用途にあわせて、鋼板、ステンレス板、樹脂板をご用意ください。
・耐スパッタ・耐薬品仕様も別途対応できます。

: #ジャバラ; #ステンレス

共通仕様

ジャバラ本体	AFシート（ポリエステル織物＋ウレタンコーティング）
支持板	材質：PVC樹脂厚さ：1.0mm
使用温度	-30～60℃

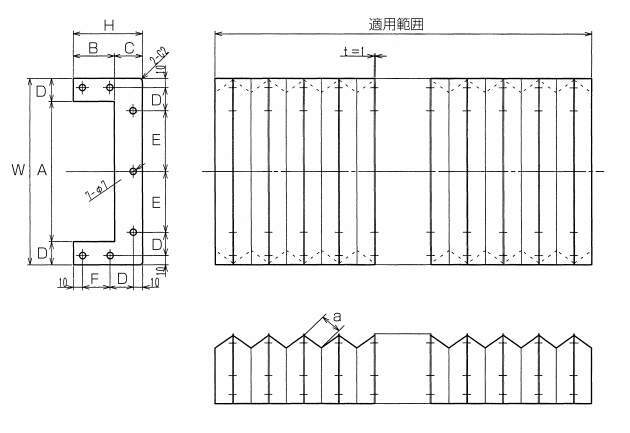

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

60件中 51-60件
表示件数

仕様
価格・納期

60件の型式

型式	寸法(mm)								折幅 a (mm)	呼称長さ (mm)	山数	適用範囲 (mm)
	W	H	A	B	C	D	E	F
	W	H	A	B	C	D	E	F
AF-N500-600	500	180	440	145	35	30	210	130	30	600	18	90～810
AF-N500-700	500	180	440	145	35	30	210	130	30	700	21	105～945
AF-N500-800	500	180	440	145	35	30	210	130	30	800	24	120～1080
AF-N500-900	500	180	440	145	35	30	210	130	30	900	27	135～1215
AF-N500-1000	500	180	440	145	35	30	210	130	30	1000	30	150～1350
AF-N500-1100	500	180	440	145	35	30	210	130	30	1100	33	165～1485
AF-N500-1200	500	180	440	145	35	30	210	130	30	1200	36	180～1620
AF-N500-1300	500	180	440	145	35	30	210	130	30	1300	39	195～1755
AF-N500-1400	500	180	440	145	35	30	210	130	30	1400	42	210～1890
AF-N500-1500	500	180	440	145	35	30	210	130	30	1500	45	225～2025

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
AF-N500-600	AF-N500-600	P	68,200	-	30日間
AF-N500-700	AF-N500-700	P	78,900	-	30日間
AF-N500-800	AF-N500-800	P	89,600	-	30日間
AF-N500-900	AF-N500-900	P	101,000	-	30日間
AF-N500-1000	AF-N500-1000	P	112,000	-	30日間
AF-N500-1100	AF-N500-1100	P	122,000	-	30日間
AF-N500-1200	AF-N500-1200	P	133,000	-	30日間
AF-N500-1300	AF-N500-1300	P	144,000	-	30日間
AF-N500-1400	AF-N500-1400	P	155,000	-	30日間
AF-N500-1500	AF-N500-1500	P	165,000	-	30日間
