・安全で確実な締結システムです。
・設計変更への対応が容易です。
・納期短縮、在庫削減などの効果があります。
・欧米主要メーカーと同一規格。互換性があります。
・あらゆる回転伝導機器に適用できます。
・14倍にもなるレンチの力。
共通仕様
| 使用ベルト | 標準Vベルト：A SPベルト：SPA |
|---|
鍋屋バイテック会社
Vプーリー｜イソメック SPプーリー SPA
詳細仕様
73件の型式
-
1本掛
-
2本掛
-
3本掛
| 型式 |
データム径 dd (mm) |
外径 de (mm) |

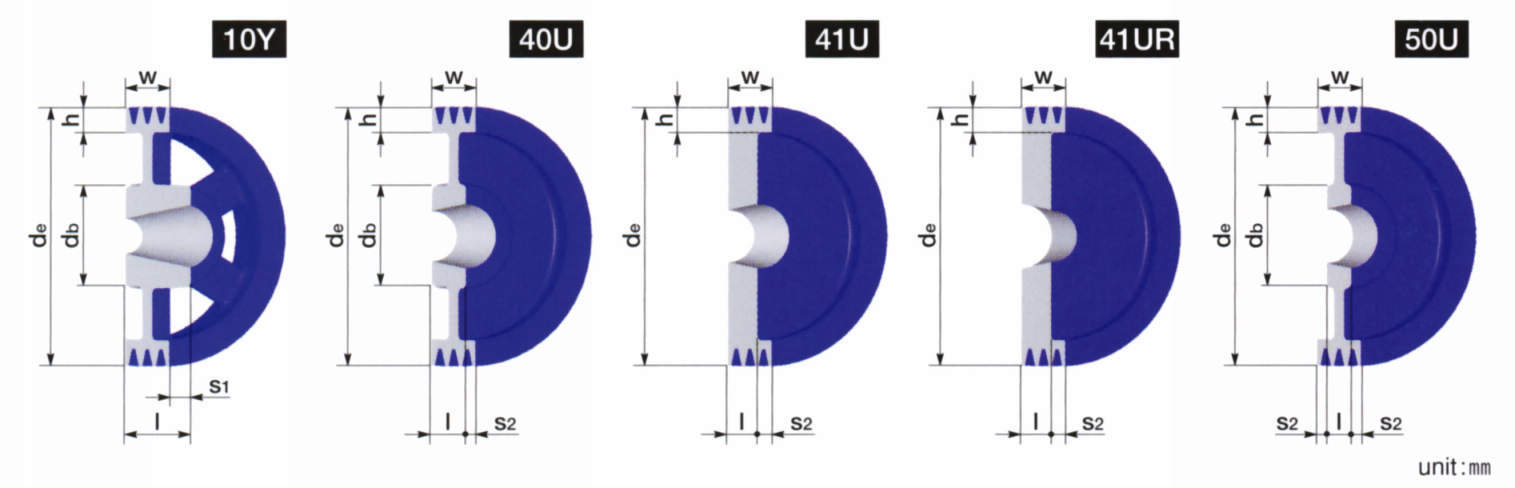

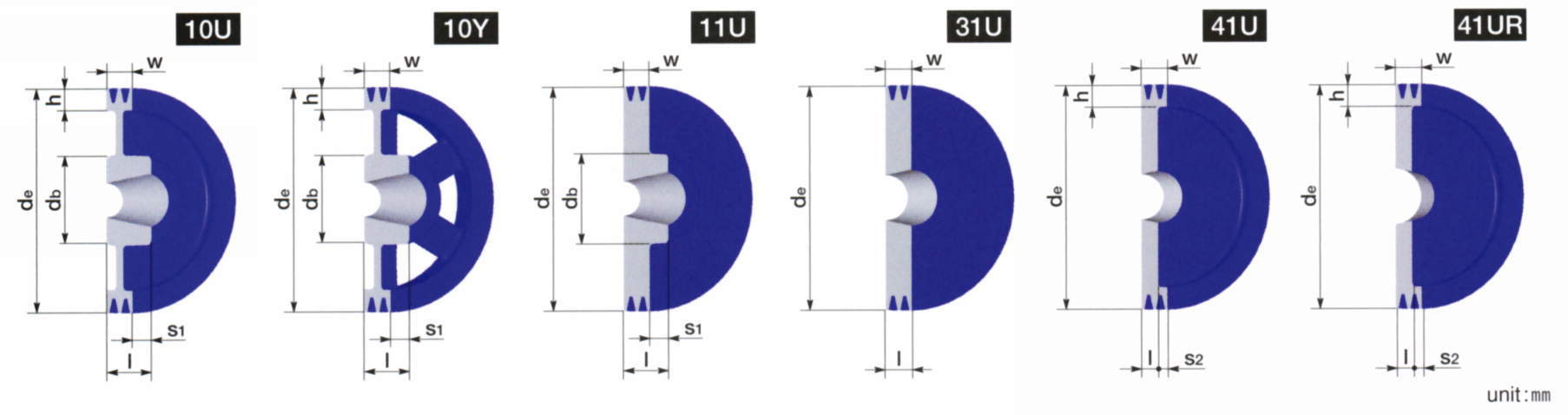

適用ブッシング | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | 最大軸穴径 | db | l | s1 | s2 | w | h (0～+2) | ||||||||
| 新JIS平行キー シャローキー | 旧JIS平行キー | ||||||||||||||
| SPA400-3 | 400 | 405.5 | 3020 | 75 | 70 | 10Y | 3 | 160 | 51 | 1 | - | 50 | 19.5 | 0.306 | 14.4 |
| SPA450-3 | 450 | 455.5 | 3020 | 75 | 70 | 10Y | 3 | 160 | 51 | 1 | - | 50 | 19.5 | 0.439 | 16.3 |
| SPA500-3 | 500 | 505.5 | 3020 | 75 | 70 | 10Y | 3 | 160 | 51 | 1 | - | 50 | 19.5 | 0.608 | 18.1 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SPA400-3 | SPA-400-3 | P | 42,500 | - | 在庫品 |
| SPA450-3 | SPA-450-3 | P | 48,100 | - | 在庫品 |
| SPA500-3 | SPA-500-3 | P | 57,400 | - | 在庫品 |
上記価格にはブッシングは含まれておりません。
