・ポリドライブ伝動（Vリブドベルト伝動）は、伝動能力の大きいVベルトの特長とすぐれたたわみ特性をもつ平ベルトの特長を併せもった伝動技術です。
・高速・高動力伝動が可能、しかも軽量でコンパクト。設計上のフレキシビリティに富んだ効率の高い伝動システムです。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・シャフトへの着脱・位置ぎめは六角レンチまたはソケットレンチ1本で行えます。
鍋屋バイテック会社
Vプーリー｜イソメック ポリドライブプーリー PK
詳細仕様
175件の型式
| 型式 |
外径 de (mm) |

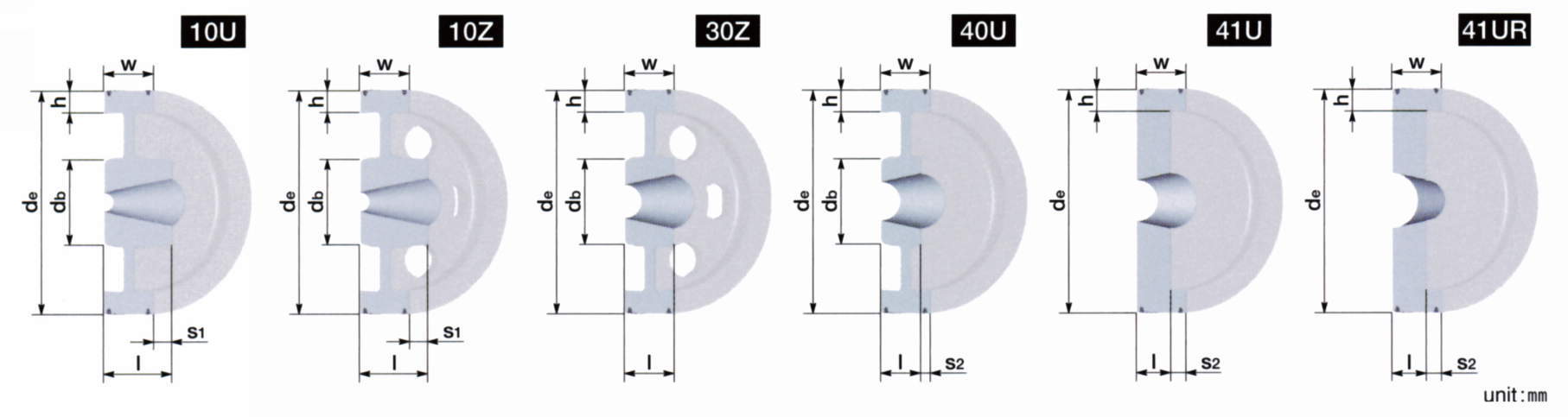

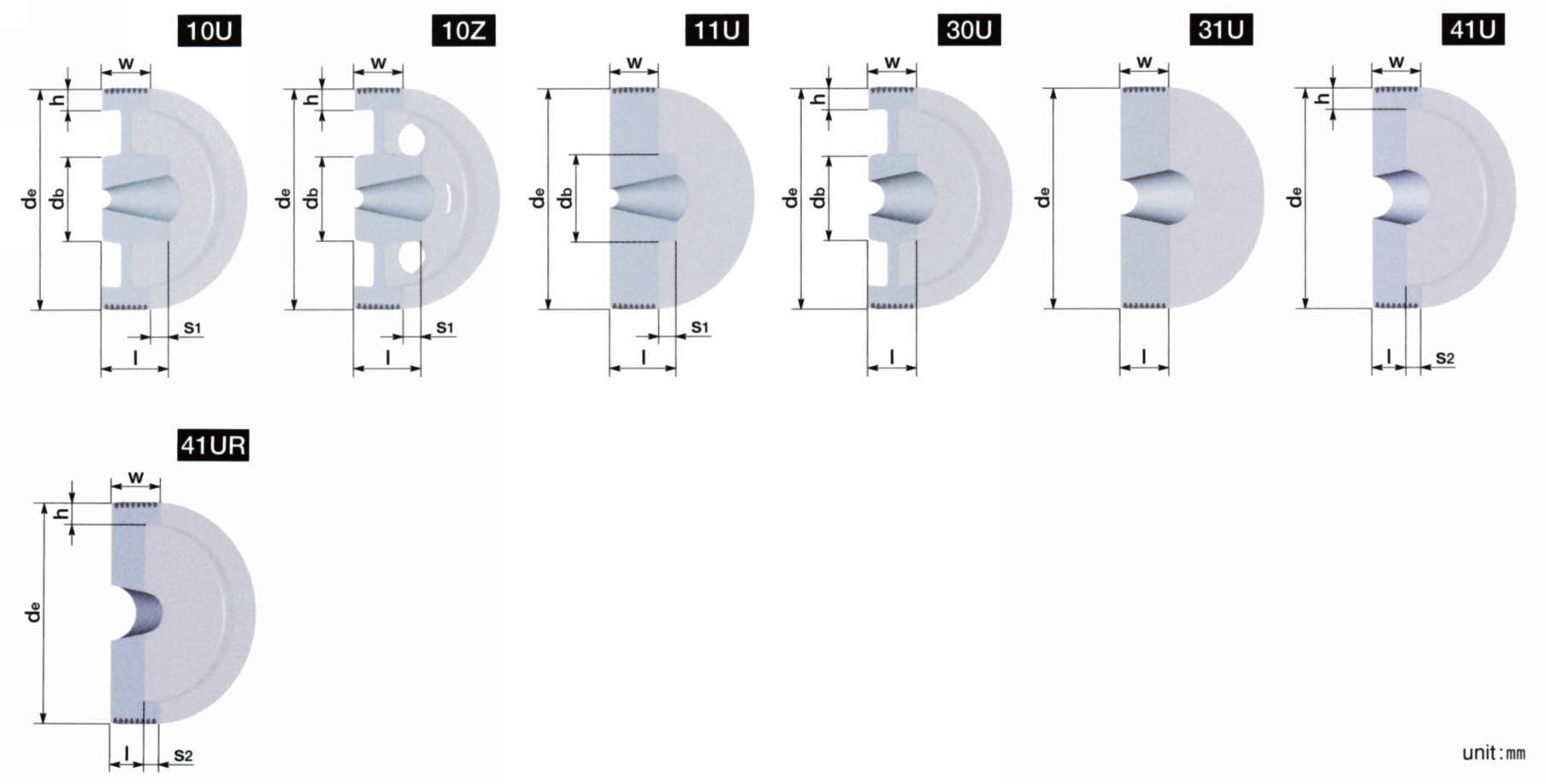

適用ブッシング | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ*1 | 最大軸穴径*2 | db | l | s1 | s2 | w | h(0～+2) | |||||||
| N | Q | |||||||||||||
| PK-100-5 | 100 | 1210 | 32 | 28 | 11U | 5 | 75 | 25 | 0.76 | - | 24.24 | - | 0.00146 | 1.03 |
| PK-106-5 | 106 | 1610 | 42 | 38 | 11U | 5 | 85 | 25 | 0.76 | - | 24.24 | - | 0.00179 | 1.06 |
| PK-112-5 | 112 | 1610 | 42 | 38 | 11U | 5 | 85 | 25 | 0.76 | - | 24.24 | - | 0.00229 | 1.24 |
| PK-118-5 | 118 | 1610 | 42 | 38 | 11U | 5 | 85 | 25 | 0.76 | - | 24.24 | - | 0.00287 | 1.43 |
| PK-125-5 | 125 | 1610 | 42 | 38 | 11U | 5 | 85 | 25 | 0.76 | - | 24.24 | - | 0.00369 | 1.67 |
| PK-132-5 | 132 | 1610 | 42 | 38 | 11U | 5 | 85 | 25 | 0.76 | - | 24.24 | - | 0.00465 | 1.92 |
| PK-140-5 | 140 | 1610 | 42 | 38 | 11U | 5 | 85 | 25 | 0.76 | - | 24.24 | - | 0.00596 | 2.22 |
| PK-150-5 | 150 | 1610 | 42 | 38 | 11U | 5 | 85 | 25 | 0.76 | - | 24.24 | - | 0.00797 | 2.62 |
| PK-160-5 | 160 | 1610 | 42 | 38 | 11U | 5 | 85 | 25 | 0.76 | - | 24.24 | - | 0.0104 | 3.05 |
| PK-170-5 | 170 | 1610 | 42 | 38 | 10U | 5 | 85 | 25 | 0.76 | - | 24.24 | 10 | 0.00764 | 1.96 |
*1 軸穴タイプをご注文の際には軸穴径およびその許容差のほかキー溝・押ねじ寸法をご指定ください。 *2 N：新JISキー･シャローキー、Q：旧JISキー
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PK-100-5 | PK-100-5 | P | 10,100 | - | 在庫品 |
| PK-106-5 | PK-106-5 | P | 11,600 | - | 在庫品 |
| PK-112-5 | PK-112-5 | P | 11,800 | - | 在庫品 |
| PK-118-5 | PK-118-5 | P | 13,800 | - | 在庫品 |
| PK-125-5 | PK-125-5 | P | 13,600 | - | 在庫品 |
| PK-132-5 | PK-132-5 | P | 16,300 | - | 在庫品 |
| PK-140-5 | PK-140-5 | P | 16,900 | - | 在庫品 |
| PK-150-5 | PK-150-5 | P | 19,600 | - | 在庫品 |
| PK-160-5 | PK-160-5 | P | 20,500 | - | 在庫品 |
| PK-170-5 | PK-170-5 | P | 21,600 | - | 在庫品 |
・上記の価格にはブッシングは含まれていません。
