・材質・加工精度・バランス精度ともにJIS規格(JIS B 1855-1978)｢細幅Vプーリ｣)を上回る最高品質のプーリーです。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
・表面処理は、防錆効果が高く仕上がりの美しい電着塗装を行っています。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。
共通仕様

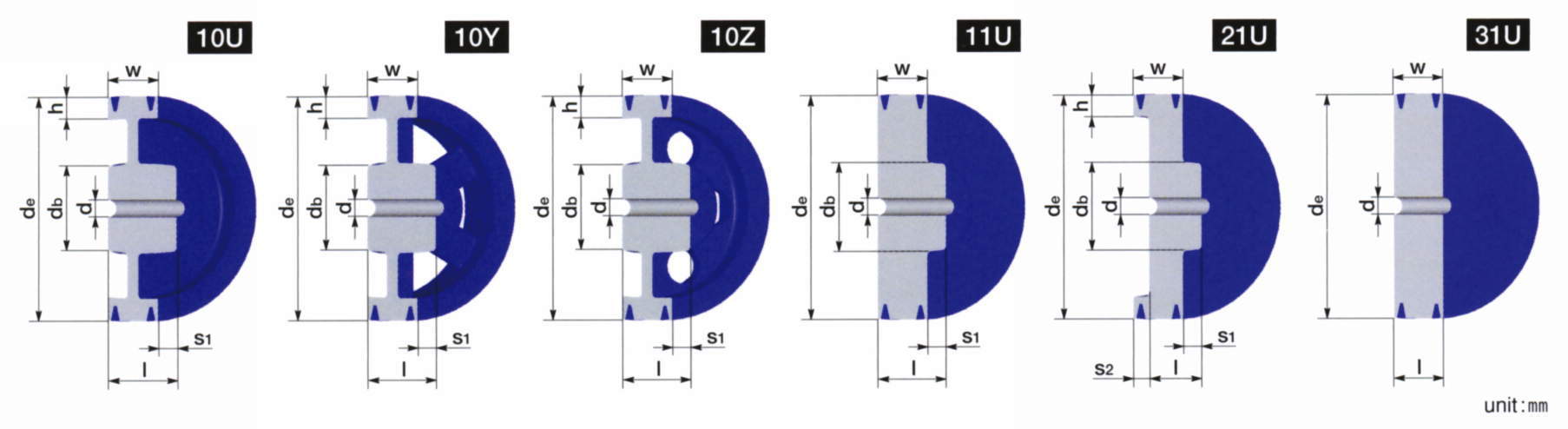

| 形状 | U：ベタ X：4本リム Y：6本リム |
|---|
鍋屋バイテック会社
Vプーリー｜ウェッジプーリー 3V形
詳細仕様
153件の型式
-
1本掛
-
2本掛
-
3本掛
-
4本掛
-
5本掛
-
6本掛
| 型式 |
ピッチ径 dp (mm) |
外径 de (mm) |
軸穴径d(mm) | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 下穴 | db | l | s1 | s2 | w | h(0～+3) | |||||||
| 150-3V-6 | 148.8 | 151 | 60 | - | 11U | 6 | 105 | 75 | 6.1 | - | 68.9 | - | 0.0210 | 8.5 |
| 160-3V-6 | 158.8 | 161 | 65 | - | 11U | 6 | 115 | 80 | 11.1 | - | 68.9 | - | 0.0285 | 10.2 |
| 180-3V-6 | 178.8 | 181 | 65 | - | 11U | 6 | 115 | 80 | 11.1 | - | 68.9 | - | 0.0458 | 12.8 |
| 200-3V-6 | 198.8 | 201 | 65 | - | 10U | 6 | 115 | 80 | 11.1 | - | 68.9 | 18 | 0.0497 | 11.7 |
| 250-3V-6 | 248.8 | 251 | 65 | - | 10U | 6 | 115 | 80 | 11.1 | - | 68.9 | 18 | 0.0925 | 13.5 |
| 280-3V-6 | 278.8 | 281 | 65 | - | 10Z | 6 | 115 | 80 | 11.1 | - | 68.9 | 18 | 0.131 | 14.6 |
| 300-3V-6 | 298.8 | 301 | 65 | - | 10Z | 6 | 115 | 80 | 11.1 | - | 68.9 | 18 | 0.159 | 15.1 |
| 315-3V-6 | 313.8 | 316 | 65 | - | 10Z | 6 | 115 | 80 | 11.1 | - | 68.9 | 18 | 0.194 | 16.4 |
| 355-3V-6 | 353.8 | 356 | 65 | - | 10Z | 6 | 115 | 80 | 11.1 | - | 68.9 | 18 | 0.293 | 18.7 |
| 400-3V-6 | 398.8 | 401 | 65 | - | 10Z | 6 | 115 | 80 | 11.1 | - | 68.9 | 18 | 0.436 | 21.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 150-3V-6 | 150-3V-6 | P | 16,400 | - | 在庫品 |
| 160-3V-6 | 160-3V-6 | P | 18,300 | - | 在庫品 |
| 180-3V-6 | 180-3V-6 | P | 20,500 | - | 在庫品 |
| 200-3V-6 | 200-3V-6 | P | 22,200 | - | 在庫品 |
| 250-3V-6 | 250-3V-6 | P | 27,800 | - | 在庫品 |
| 280-3V-6 | 280-3V-6 | P | 28,700 | - | 在庫品 |
| 300-3V-6 | 300-3V-6 | P | 33,700 | - | 在庫品 |
| 315-3V-6 | 315-3V-6 | P | 36,500 | - | 在庫品 |
| 355-3V-6 | 355-3V-6 | P | 40,800 | - | 在庫品 |
| 400-3V-6 | 400-3V-6 | P | 57,900 | - | 在庫品 |
