・材質・加工精度・バランス精度ともにJIS規格(JIS B 1855-1978)｢細幅Vプーリ｣)を上回る最高品質のプーリーです。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
・表面処理は、防錆効果が高く仕上がりの美しい電着塗装を行っています。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。
共通仕様
| 形状 | U：ベタ X：4本リム Y：6本リム |
|---|
鍋屋バイテック会社
Vプーリー｜ウェッジプーリー 3V形
詳細仕様
153件の型式
-
1本掛
-
2本掛
-
3本掛
-
4本掛
-
5本掛
-
6本掛
| 型式 |
ピッチ径 dp (mm) |
外径 de (mm) |

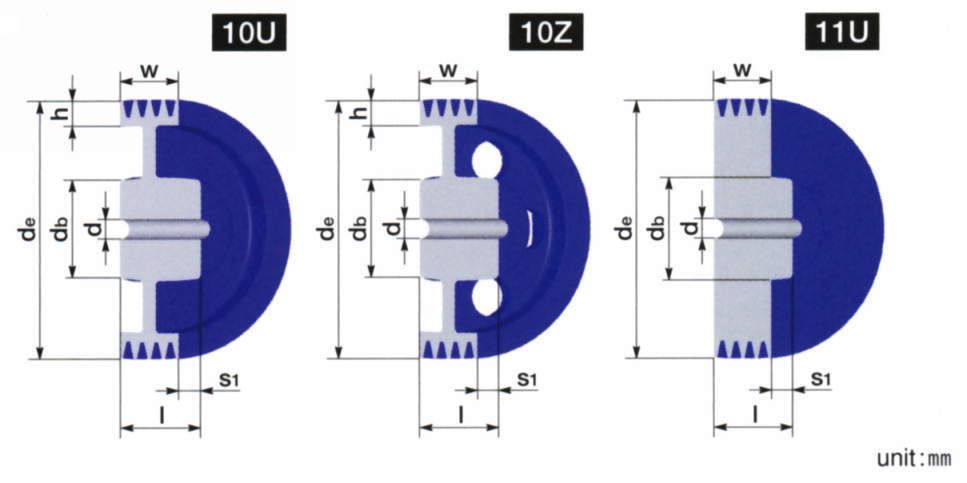

軸穴径d(mm) | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 下穴 | db | l | s1 | s2 | w | h(0～+3) | |||||||
| 125-3V-2 | 123.8 | 126 | 45 | - | 11U | 2 | 76 | 42 | 14.3 | - | 27.7 | - | 0.00438 | 2.76 |
| 130-3V-2 | 128.8 | 131 | 45 | - | 11U | 2 | 76 | 42 | 14.3 | - | 27.7 | - | 0.00510 | 2.96 |
| 140-3V-2 | 138.8 | 141 | 45 | - | 11U | 2 | 76 | 42 | 14.3 | - | 27.7 | - | 0.00683 | 3.37 |
| 150-3V-2 | 148.8 | 151 | 42 | - | 10U | 2 | 76 | 42 | 14.3 | - | 27.7 | 17.5 | 0.00706 | 3.02 |
| 160-3V-2 | 158.8 | 161 | 42 | - | 10U | 2 | 76 | 42 | 14.3 | - | 27.7 | 17.5 | 0.00885 | 3.26 |
| 180-3V-2 | 178.8 | 181 | 48 | - | 10U | 2 | 86 | 48 | 20.3 | - | 27.7 | 17.5 | 0.0141 | 4.33 |
| 200-3V-2 | 198.8 | 201 | 48 | - | 10U | 2 | 86 | 48 | 20.3 | - | 27.7 | 17.5 | 0.0207 | 4.99 |
| 212-3V-2 | 210.8 | 213 | 55 | - | 10U | 2 | 100 | 48 | 20.3 | - | 27.7 | 17.5 | 0.0274 | 6.06 |
| 224-3V-2 | 222.8 | 225 | 55 | - | 10U | 2 | 100 | 48 | 20.3 | - | 27.7 | 17.5 | 0.0332 | 6.48 |
| 236-3V-2 | 234.8 | 237 | 55 | - | 10U | 2 | 100 | 48 | 20.3 | - | 27.7 | 17.5 | 0.0399 | 6.92 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 125-3V-2 | 125-3V-2 | P | 4,630 | 在庫品 | 在庫品 |
| 130-3V-2 | 130-3V-2 | P | 5,360 | 在庫品 | 在庫品 |
| 140-3V-2 | 140-3V-2 | P | 5,900 | 在庫品 | 在庫品 |
| 150-3V-2 | 150-3V-2 | P | 6,510 | 在庫品 | 在庫品 |
| 160-3V-2 | 160-3V-2 | P | 6,840 | 在庫品 | 在庫品 |
| 180-3V-2 | 180-3V-2 | P | 8,480 | 在庫品 | 在庫品 |
| 200-3V-2 | 200-3V-2 | P | 9,500 | 在庫品 | 在庫品 |
| 212-3V-2 | 212-3V-2 | P | 11,100 | 在庫品 | 在庫品 |
| 224-3V-2 | 224-3V-2 | P | 11,400 | 在庫品 | 在庫品 |
| 236-3V-2 | 236-3V-2 | P | 12,000 | 在庫品 | 在庫品 |
