・材質・加工精度・バランス精度ともにJIS規格(JIS B 1855-1978)｢細幅Vプーリ｣)を上回る最高品質のプーリーです。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
・表面処理は、防錆効果が高く仕上がりの美しい電着塗装を行っています。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。
共通仕様
| 形状 | U：ベタ X：4本リム Y：6本リム |
|---|
鍋屋バイテック会社
Vプーリー｜ウェッジプーリー 8V形
詳細仕様
81件の型式
-
4本掛
-
6本掛
-
8本掛
-
10本掛
| 型式 |
ピッチ径 dp (mm) |
外径 de (mm) |

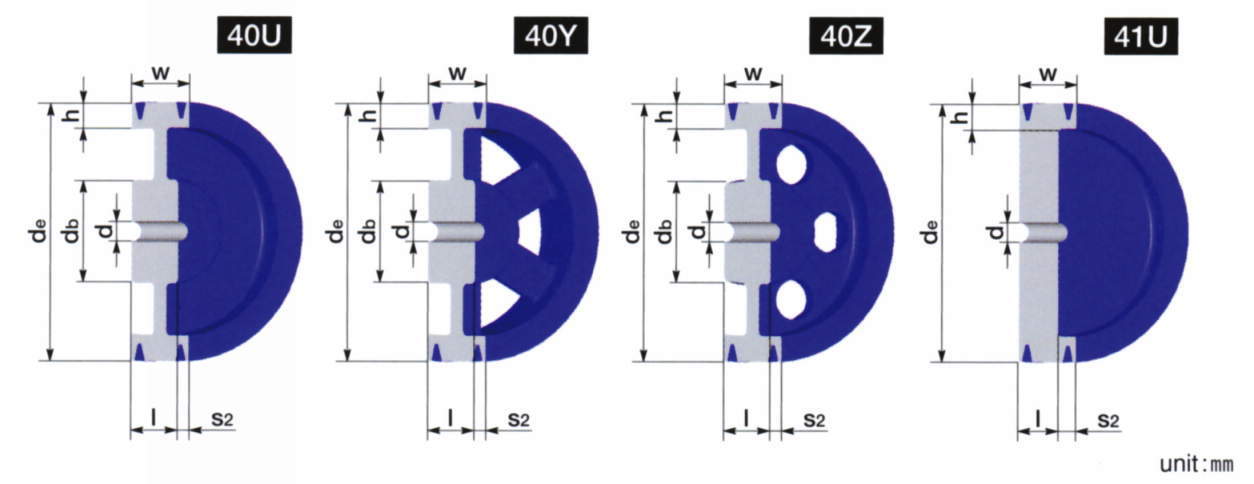

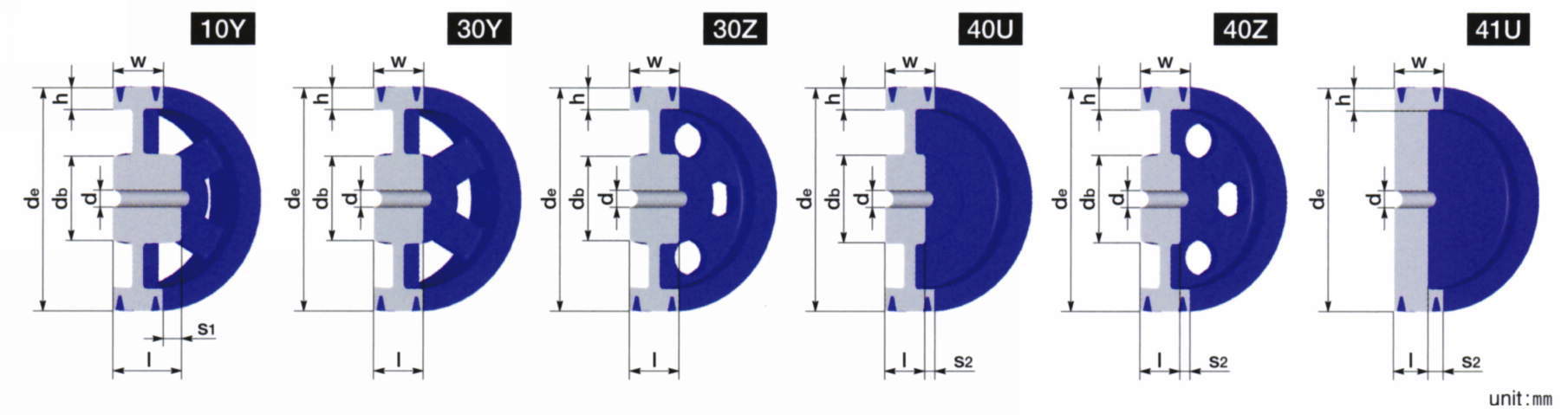

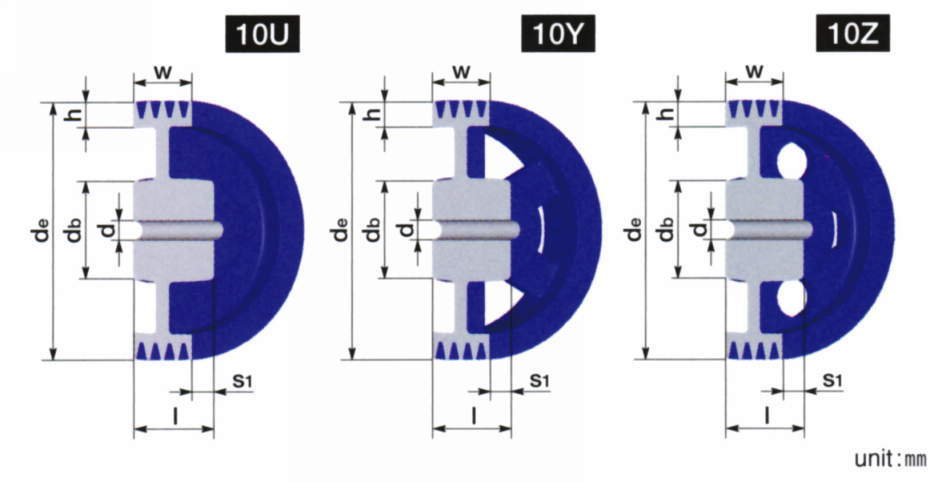

軸穴径d(mm)最大 | 軸穴径d(mm)下穴 | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| db | l | s1 | s2 | w | h(0～+4) | |||||||||
| 1000-8V-4 | 995 | 1001 | 130 | 65 | 10Y | 4 | 235 | 180 | 56.2 | - | 123.8 | 42.5 | 23.7 | 189 |
| 1250-8V-4 | 1245 | 1251 | 140 | 75 | 10Y | 4 | 250 | 195 | 71.2 | - | 123.8 | 44 | 51.0 | 260 |
| 315-8V-6 | 310 | 316 | 150 | 54 | 41U | 6 | - | 140 | - | 41 | 181 | 42.5 | 0.847 | 73.1 |
| 330-8V-6 | 325 | 331 | 155 | 54 | 41U | 6 | - | 140 | - | 41 | 181 | 42.5 | 1.03 | 80.8 |
| 335-8V-6 | 330 | 336 | 160 | 54 | 41U | 6 | - | 140 | - | 41 | 181 | 42.5 | 1.10 | 83.5 |
| 355-8V-6 | 350 | 356 | 105 | 54 | 40U | 6 | 190 | 140 | - | 41 | 181 | 42.5 | 1.09 | 71.6 |
| 375-8V-6 | 370 | 376 | 110 | 54 | 40U | 6 | 200 | 140 | - | 41 | 181 | 42.5 | 1.33 | 78.8 |
| 400-8V-6 | 395 | 401 | 110 | 58 | 40U | 6 | 200 | 160 | - | 21 | 181 | 42.5 | 1.67 | 88.3 |
| 425-8V-6 | 420 | 426 | 110 | 58 | 40U | 6 | 200 | 160 | - | 21 | 181 | 42.5 | 2.08 | 95.2 |
| 450-8V-6 | 445 | 451 | 110 | 58 | 40U | 6 | 200 | 160 | - | 21 | 181 | 42.5 | 2.53 | 102 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 1000-8V-4 | 1000-8V-4 | P | 405,000 | - | 在庫品 |
| 1250-8V-4 | 1250-8V-4 | P | 652,000 | - | - |
| 315-8V-6 | 315-8V-6 | P | 122,000 | - | 在庫品 |
| 330-8V-6 | 330-8V-6 | P | 134,000 | - | 在庫品 |
| 335-8V-6 | 335-8V-6 | P | 138,000 | - | 在庫品 |
| 355-8V-6 | 355-8V-6 | P | 135,000 | - | 在庫品 |
| 375-8V-6 | 375-8V-6 | P | 141,000 | - | 在庫品 |
| 400-8V-6 | 400-8V-6 | P | 156,000 | - | 在庫品 |
| 425-8V-6 | 425-8V-6 | P | 167,000 | - | 在庫品 |
| 450-8V-6 | 450-8V-6 | P | 187,000 | - | 在庫品 |
