・材質・加工精度・バランス精度ともにJIS規格(JIS B 1854-1987)｢一般用Vプーリ｣)を上回る最高品質のプーリーです。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
・表面処理は、防錆効果が高く仕上がりの美しい電着塗装を行っています。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。
鍋屋バイテック会社
Vプーリー｜JIS Vプーリー C形
詳細仕様
212件の型式
-
1本掛
-
2本掛
-
3本掛
-
4本掛
-
5本掛
-
6本掛
| 型式 |
呼び径 dm (mm) |
外径 de (mm) |

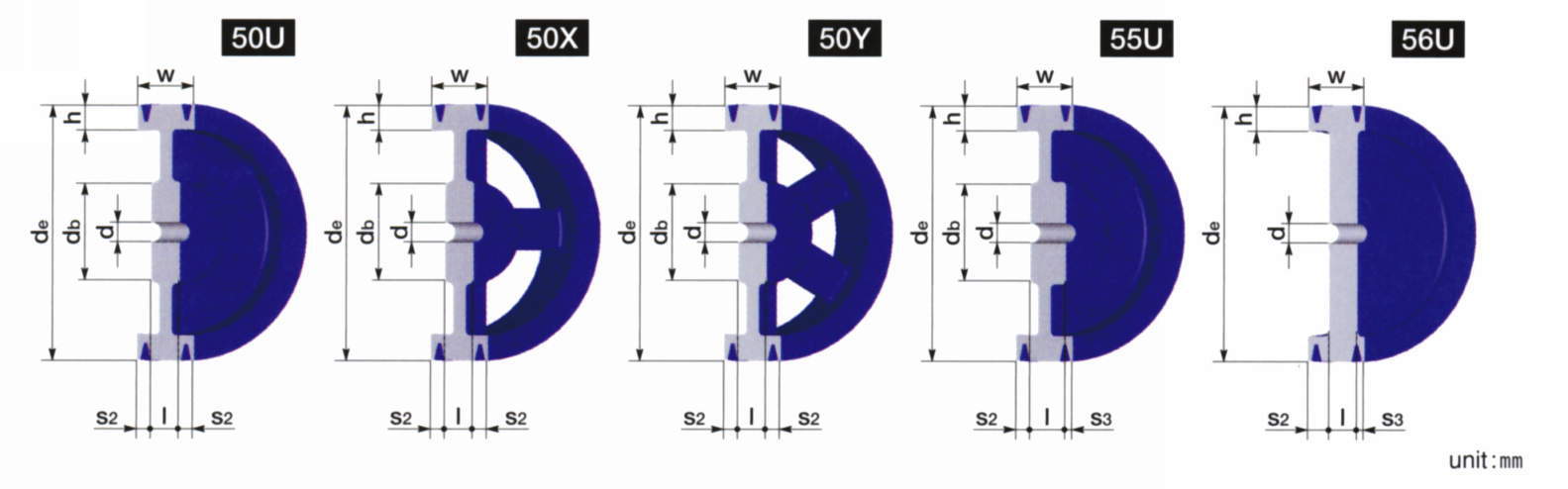

軸穴径d(mm) | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 下穴 | db | l | s1 | s2 | w | h(0～+2) | |||||||
| 265-C-6 | 265 | 279 | 71 | 35 | 50U | 6 | 125 | 100 | - | 30.75 | 161.5 | 26 | 0.257 | 25.3 |
| 265-C-6F | 265 | 279 | 71 | 35 | 40U | 6 | 125 | 100 | - | 61.5 | 161.5 | 26 | 0.257 | 25.3 |
| 280-C-6 | 280 | 294 | 71 | 35 | 50U | 6 | 125 | 100 | - | 30.75 | 161.5 | 26 | 0.306 | 26.6 |
| 280-C-6F | 280 | 294 | 71 | 35 | 40U | 6 | 125 | 100 | - | 61.5 | 161.5 | 26 | 0.306 | 26.6 |
| 300-C-6 | 300 | 314 | 71 | 42 | 50X | 6 | 125 | 100 | - | 30.75 | 161.5 | 26 | 0.366 | 26.9 |
| 315-C-6 | 315 | 329 | 80 | 42 | 50X | 6 | 140 | 112 | - | 24.75 | 161.5 | 26.5 | 0.447 | 31.9 |
| 355-C-6 | 355 | 369 | 80 | 42 | 50Y | 6 | 140 | 112 | - | 24.75 | 161.5 | 26.5 | 0.657 | 36.0 |
| 375-C-6 | 375 | 389 | 80 | 42 | 50Y | 6 | 140 | 112 | - | 24.75 | 161.5 | 26.5 | 0.777 | 37.7 |
| 400-C-6 | 400 | 414 | 80 | 42 | 50Y | 6 | 140 | 112 | - | 24.75 | 161.5 | 26.5 | 0.956 | 40.2 |
| 450-C-6 | 450 | 464 | 80 | 42 | 50Y | 6 | 140 | 112 | - | 24.75 | 161.5 | 26.5 | 1.39 | 45.1 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 265-C-6 | 265C6 | P | 43,700 | - | 在庫品 |
| 265-C-6F | 265C6F | P | 58,600 | - | 在庫品 |
| 280-C-6 | 280C6 | P | 46,900 | - | 在庫品 |
| 280-C-6F | 280C6F | P | 63,800 | - | 在庫品 |
| 300-C-6 | 300C6 | P | 48,800 | - | 在庫品 |
| 315-C-6 | 315C6 | P | 55,800 | - | 在庫品 |
| 355-C-6 | 355C6 | P | 63,500 | - | 在庫品 |
| 375-C-6 | 375C6 | P | 70,300 | - | 在庫品 |
| 400-C-6 | 400C6 | P | 75,400 | - | 在庫品 |
| 450-C-6 | 450C6 | P | 84,800 | - | 在庫品 |
