Vプーリー｜JIS Vプーリー C形

このページをプリント
CADをダウンロード
価格・納期を確認

・材質・加工精度・バランス精度ともにJIS規格(JIS B 1854-1987)｢一般用Vプーリ｣)を上回る最高品質のプーリーです。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
・表面処理は、防錆効果が高く仕上がりの美しい電着塗装を行っています。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。

: #Vプーリ

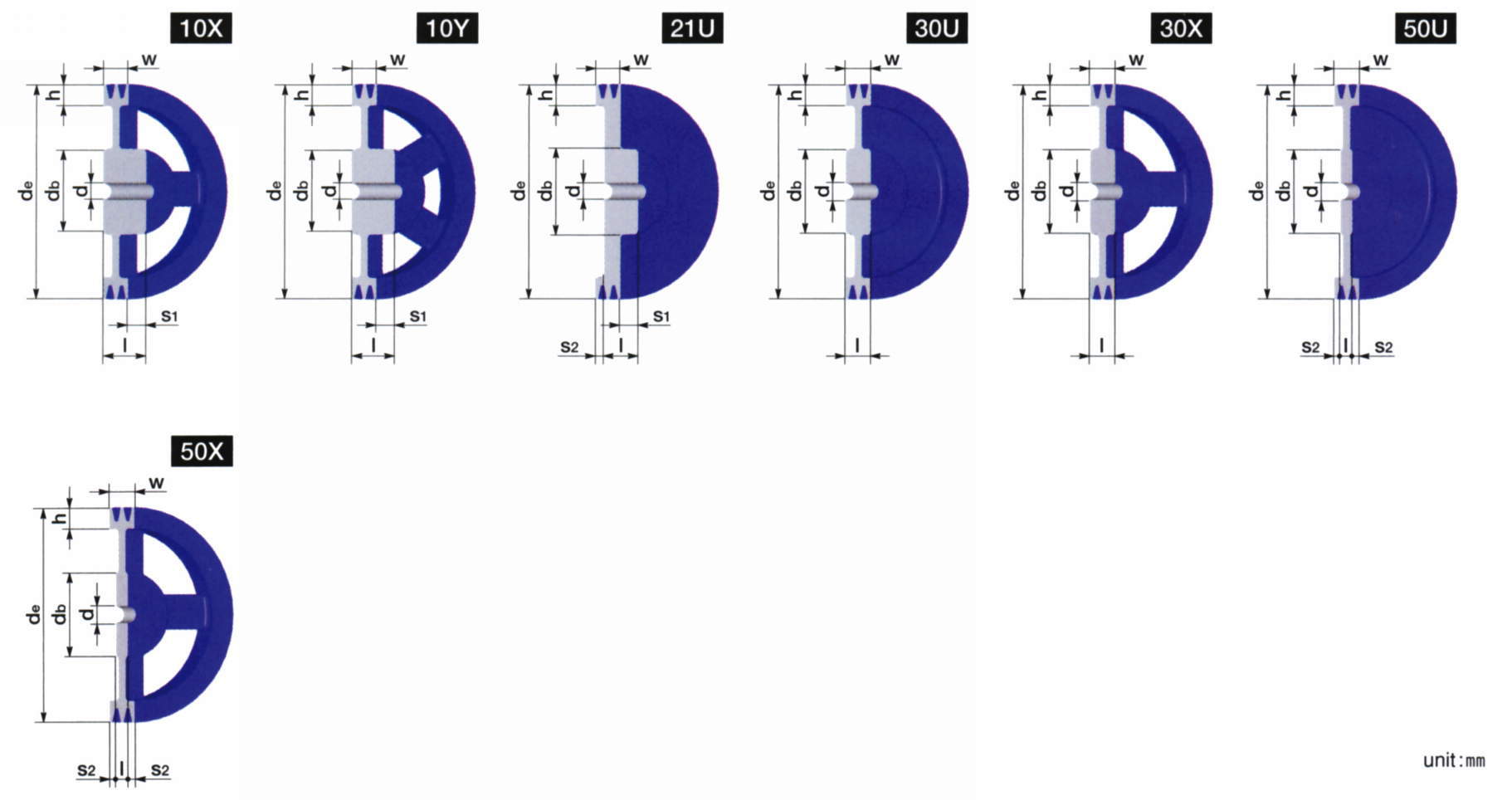

寸法図
動画
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

212件中 21-30件
表示件数

仕様
価格・納期

212件の型式

型式	呼び径 dm (mm)	外径 de (mm)	軸穴径d(mm)		形状図番	溝本数	ハブ (mm)				リム (mm)		慣性モーメント (kg・m²)	質量 (kg)
			最大	下穴			db	l	s1	s2	w	h(0～+2)
			最大	下穴			db	l	s1	s2	w	h(0～+2)
200-C-2	200	214	55	-	30X	2	100	59.5	-	-	59.5	24.5	0.0395	7.82
212-C-2	212	226	50	-	50X	2	90	42	-	8.75	59.5	23	0.0401	6.20
224-C-2	224	238	50	-	30X	2	90	59.5	-	-	59.5	24.5	0.0530	7.73
236-C-2	236	250	50	-	50X	2	90	42	-	8.75	59.5	23	0.0560	6.84
240-C-2	240	254	55	-	10X	2	100	75	15.5	-	59.5	27	0.0739	10.4
250-C-2	250	264	55	-	30X	2	100	59.5	-	-	59.5	24.5	0.0776	9.33
265-C-2	265	279	55	-	50X	2	100	44	-	7.75	59.5	23	0.0822	8.18
280-C-2	280	294	55	-	30X	2	100	59.5	-	-	59.5	24.5	0.112	10.4
300-C-2	300	314	55	-	30X	2	100	59.5	-	-	59.5	24.5	0.137	10.8
315-C-2	315	329	55	-	10X	2	100	71	11.5	-	59.5	25	0.163	12.1

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
200-C-2	200C2	P	13,800	-	在庫品
212-C-2	212C2	P	14,100	-	在庫品
224-C-2	224C2	P	14,200	-	在庫品
236-C-2	236C2	P	15,200	-	在庫品
240-C-2	240C2	P	18,700	-	在庫品
250-C-2	250C2	P	16,400	-	在庫品
265-C-2	265C2	P	17,600	-	在庫品
280-C-2	280C2	P	19,300	-	在庫品
300-C-2	300C2	P	19,900	-	在庫品
315-C-2	315C2	P	22,600	-	在庫品
