・XGT・XGL・XGSを超える高減衰能フレキシブルカップリング。両側のアルミニウムハブを高減衰能ゴムで成型した、完全一体構造です。
・減衰と剛性の最適設定により、さらなるサーボモータ高ゲイン化を実現し、整定時間を短縮します。
・ステッピングモータ駆動時の速度ムラ抑制に効果があります。
・位置決め時の残留振動を抑制し、生産性向上・品質向上に貢献します。
・耐熱性・耐油性・耐薬品性に優れています。
・スタンダードタイプXGT2・ロングタイプXGL2・ショートタイプXGS2を標準化。
・バックラッシュ０
・高ゲイン対応
・高トルク
・振動吸収
| 材質(ハブ) | A2017 |
|---|---|
| 材質(六角穴付きボルト) | SCM435、四三酸化鉄皮膜(黒) |
| 材質(高減衰能ゴム) | FKM |
305件の型式
XGT2
XGL2
XGS2
| 型式 | 形状 | タイプ | サイズ | 寸法(mm) |
ねじ締めつけ トルク (N・m) |
標準軸穴径 D1×D2 (mm) |
常用 トルク (N・m) |
スリップ トルク (N・m) |
最高回転数 (min-1) |
慣性 モーメント (kg・cm2) |
静的ねじり ばね定数 (N･m/rad） |
許容 偏心 (mm) |
許容 偏角 (°) |
許容 エンドプレイ (mm) |
質量 (g) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

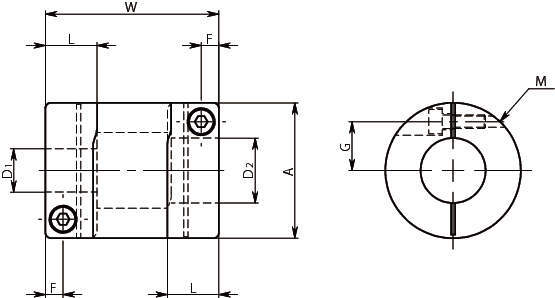

| A | L | W | F | G | M | |||||||||||||||
| XGT2-27C-6×6 | 標準タイプ | クランピング | XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 | 6×6 | 4 | - | 23000 | 3.7×10^-6 | 400 | 0.15 | 1.5 | ±0.2 | 33 |
| XGT2-27C-6×8 | 標準タイプ | クランピング | XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 | 6×8 | 4 | - | 23000 | 3.7×10^-6 | 400 | 0.15 | 1.5 | ±0.2 | 33 |
| XGT2-27C-6×10 | 標準タイプ | クランピング | XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 | 6×10 | 4 | - | 23000 | 3.7×10^-6 | 400 | 0.15 | 1.5 | ±0.2 | 33 |
| XGT2-27C-6×11 | 標準タイプ | クランピング | XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 | 6×11 | 4 | - | 23000 | 3.7×10^-6 | 400 | 0.15 | 1.5 | ±0.2 | 33 |
| XGT2-27C-6×12 | 標準タイプ | クランピング | XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 | 6×12 | 4 | - | 23000 | 3.7×10^-6 | 400 | 0.15 | 1.5 | ±0.2 | 33 |
| XGT2-27C-6×14 | 標準タイプ | クランピング | XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 | 6×14 | 4 | - | 23000 | 3.7×10^-6 | 400 | 0.15 | 1.5 | ±0.2 | 33 |
| XGT2-27C-8×8 | 標準タイプ | クランピング | XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 | 8×8 | 4 | - | 23000 | 3.7×10^-6 | 400 | 0.15 | 1.5 | ±0.2 | 33 |
| XGT2-27C-8×10 | 標準タイプ | クランピング | XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 | 8×10 | 4 | - | 23000 | 3.7×10^-6 | 400 | 0.15 | 1.5 | ±0.2 | 33 |
| XGT2-27C-8×11 | 標準タイプ | クランピング | XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 | 8×11 | 4 | - | 23000 | 3.7×10^-6 | 400 | 0.15 | 1.5 | ±0.2 | 33 |
| XGT2-27C-8×12 | 標準タイプ | クランピング | XGT2-27C | 27 | 9.5 | 32 | 3.25 | 10 | M2.5 | 1 | 8×12 | 4 | - | 23000 | 3.7×10^-6 | 400 | 0.15 | 1.5 | ±0.2 | 33 |
・スリップトルクは、軸のスリップトルクが、常用トルクよりも小さい場合のみ記載しています。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| XGT2-27C-6×6 | XGT2-27C-6-6 | P | 5,560 | - | 在庫品 |
| XGT2-27C-6×8 | XGT2-27C-6-8 | P | 5,560 | - | 在庫品 |
| XGT2-27C-6×10 | XGT2-27C-6-10 | P | 5,560 | - | 在庫品 |
| XGT2-27C-6×11 | XGT2-27C-6-11 | P | 5,560 | - | 在庫品 |
| XGT2-27C-6×12 | XGT2-27C-6-12 | P | 5,560 | - | 在庫品 |
| XGT2-27C-6×14 | XGT2-27C-6-14 | P | 5,560 | - | 在庫品 |
| XGT2-27C-8×8 | XGT2-27C-8-8 | P | 5,560 | - | 在庫品 |
| XGT2-27C-8×10 | XGT2-27C-8-10 | P | 5,560 | - | 在庫品 |
| XGT2-27C-8×11 | XGT2-27C-8-11 | P | 5,560 | - | 在庫品 |
| XGT2-27C-8×12 | XGT2-27C-8-12 | P | 5,560 | - | 在庫品 |
