カップリング｜カプリコン（ディスクタイプ） MHWシリーズ

MHW

  • MHW

・ディスクタイプのフレキシブルカップリングです。
・ステンレスディスクが偏心・編角・エンドプレイを許容します。

・バックラッシュ０

#カップリング
#ステンレス
#ノンバックラッシ

共通仕様

材質(ハブ) A2017、アルマイト処理
材質(スペーサ) A2017、アルマイト処理
材質(ディスク) SUS301
材質(ピン) SUS303
材質(カラー) SUS303
材質（六角穴付きボルト） SCM435、四三酸化鉄皮膜（黒）

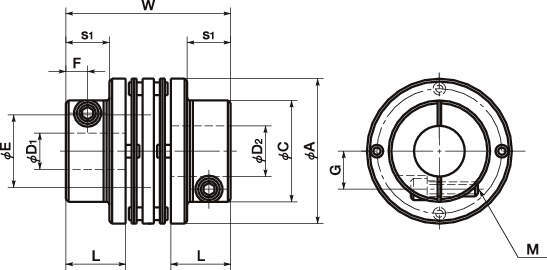

  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 70件中 11-20件

  • 表示件数

70件の型式

  • MHW

型式 サイズ 寸法(mm) ねじ締めつけ
トルク
(N・m)		 標準軸穴径(mm) 常用
トルク
(N・m)		 最高回転数
(min-1)		 慣性
モーメント
(kg･m2)		 静的ねじ
りばね定数
(N･m/rad)		 許容
偏心
(mm)		 許容
偏角
(°)		 許容
エンドプレイ
(mm)		 質量
(g)
A L W C s1 E F G M D1 D2
MHW-40C-8×14 MHW-40C 40 16.5 46 28 12 20 6 10.5 M4 2.5 8 14 4 15000 1.6×10^-5 1500 0.2 2 ±0.5 81
MHW-40C-10×10 MHW-40C 40 16.5 46 28 12 20 6 10.5 M4 2.5 10 10 4 15000 1.6×10^-5 1500 0.2 2 ±0.5 81
MHW-40C-10×11 MHW-40C 40 16.5 46 28 12 20 6 10.5 M4 2.5 10 11 4 15000 1.6×10^-5 1500 0.2 2 ±0.5 81
MHW-40C-10×12 MHW-40C 40 16.5 46 28 12 20 6 10.5 M4 2.5 10 12 4 15000 1.6×10^-5 1500 0.2 2 ±0.5 81
MHW-40C-10×14 MHW-40C 40 16.5 46 28 12 20 6 10.5 M4 2.5 10 14 4 15000 1.6×10^-5 1500 0.2 2 ±0.5 81
MHW-40C-11×11 MHW-40C 40 16.5 46 28 12 20 6 10.5 M4 2.5 11 11 4 15000 1.6×10^-5 1500 0.2 2 ±0.5 81
MHW-40C-11×12 MHW-40C 40 16.5 46 28 12 20 6 10.5 M4 2.5 11 12 4 15000 1.6×10^-5 1500 0.2 2 ±0.5 81
MHW-40C-11×14 MHW-40C 40 16.5 46 28 12 20 6 10.5 M4 2.5 11 14 4 15000 1.6×10^-5 1500 0.2 2 ±0.5 81
MHW-40C-12×12 MHW-40C 40 16.5 46 28 12 20 6 10.5 M4 2.5 12 12 4 15000 1.6×10^-5 1500 0.2 2 ±0.5 81
MHW-40C-12×14 MHW-40C 40 16.5 46 28 12 20 6 10.5 M4 2.5 12 14 4 15000 1.6×10^-5 1500 0.2 2 ±0.5 81

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
MHW-40C-8×14 MHW-40C-8-14 P 8,640 - 在庫品
MHW-40C-10×10 MHW-40C-10-10 P 8,640 - 在庫品
MHW-40C-10×11 MHW-40C-10-11 P 8,640 - 在庫品
MHW-40C-10×12 MHW-40C-10-12 P 8,640 - 在庫品
MHW-40C-10×14 MHW-40C-10-14 P 8,640 在庫品 在庫品
MHW-40C-11×11 MHW-40C-11-11 P 8,640 - 在庫品
MHW-40C-11×12 MHW-40C-11-12 P 8,640 - 在庫品
MHW-40C-11×14 MHW-40C-11-14 P 8,640 - 在庫品
MHW-40C-12×12 MHW-40C-12-12 P 8,640 - 在庫品
MHW-40C-12×14 MHW-40C-12-14 P 8,640 - 在庫品
