MFB
MFB
MFB-C
MFBS
MFBS-C
・ベローズタイプのフレキシブルカップリングです。
・ベローズが偏心・偏角・エンドプレイを許容します。
・ミスアライメントがあっても等速回転します。
・べローズはりん青銅製およびステンレス製の2種類があります。
・バックラッシュ0
| 材質(ハブ) | MFB：A2017、アルマイト処理 MFBS：SUS303 |
|---|---|
| 材質(ベローズ) | MFB：C5191 MFBS：SUS316L |
| 材質（六角穴付き止めねじ・ボルト） | MFB：SCM435、四三酸化鉄皮膜(黒) MFBS：SUSXM7 |
154件の型式
MFB・MFBS
MFB-C・MFBS-C

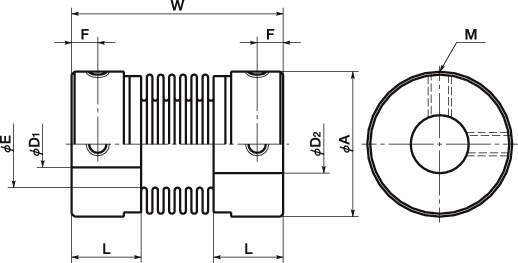

| 型式 | サイズ | 寸法(mm) |
ねじ締めつ けトルク (N・m) |
標準軸穴径(mm) |
常用 トルク (N・m) |
最大 トルク (N・m) |
スリップ トルク (N・m) |
最高 回転数 (min-1) |
慣性 モーメント (kg･m2) |
静的ねじり ばね定数 (N･m/rad) |
許容 偏心 (mm) |
許容 偏角 (°) |
許容 エンドプレイ (mm) |
質量 (g) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | L | W | E | F | G | M | D1 | D2 | |||||||||||||
| MFBS-25-6×12 | MFBS-25 | 25 | 12 | 36.5 | 15 | 4.5 | - | M4 | 1.7 | 6 | 12 | 2 | 4 | - | 25000 | 7.0×10＾-6 | 330 | 0.15 | 2 | +0.6/-1.8 | 73 |
| MFBS-25-8×8 | MFBS-25 | 25 | 12 | 36.5 | 15 | 4.5 | - | M4 | 1.7 | 8 | 8 | 2 | 4 | - | 25000 | 7.0×10＾-6 | 330 | 0.15 | 2 | +0.6/-1.8 | 73 |
| MFBS-25-8×10 | MFBS-25 | 25 | 12 | 36.5 | 15 | 4.5 | - | M4 | 1.7 | 8 | 10 | 2 | 4 | - | 25000 | 7.0×10＾-6 | 330 | 0.15 | 2 | +0.6/-1.8 | 73 |
| MFBS-25-8×12 | MFBS-25 | 25 | 12 | 36.5 | 15 | 4.5 | - | M4 | 1.7 | 8 | 12 | 2 | 4 | - | 25000 | 7.0×10＾-6 | 330 | 0.15 | 2 | +0.6/-1.8 | 73 |
| MFBS-25-10×10 | MFBS-25 | 25 | 12 | 36.5 | 15 | 4.5 | - | M4 | 1.7 | 10 | 10 | 2 | 4 | - | 25000 | 7.0×10＾-6 | 330 | 0.15 | 2 | +0.6/-1.8 | 73 |
| MFBS-25-10×12 | MFBS-25 | 25 | 12 | 36.5 | 15 | 4.5 | - | M4 | 1.7 | 10 | 12 | 2 | 4 | - | 25000 | 7.0×10＾-6 | 330 | 0.15 | 2 | +0.6/-1.8 | 73 |
| MFBS-25-12×12 | MFBS-25 | 25 | 12 | 36.5 | 15 | 4.5 | - | M4 | 1.7 | 12 | 12 | 2 | 4 | - | 25000 | 7.0×10＾-6 | 330 | 0.15 | 2 | +0.6/-1.8 | 73 |
| MFBS-32-6×6 | MFBS-32 | 32 | 13.5 | 42 | 21 | 5.5 | - | M4 | 1.7 | 6 | 6 | 3 | 6 | - | 19000 | 2.1×10＾-5 | 490 | 0.2 | 2 | +0.8/-2.5 | 130 |
| MFBS-32-6×8 | MFBS-32 | 32 | 13.5 | 42 | 21 | 5.5 | - | M4 | 1.7 | 6 | 8 | 3 | 6 | - | 19000 | 2.1×10＾-5 | 490 | 0.2 | 2 | +0.8/-2.5 | 130 |
| MFBS-32-6×10 | MFBS-32 | 32 | 13.5 | 42 | 21 | 5.5 | - | M4 | 1.7 | 6 | 10 | 3 | 6 | - | 19000 | 2.1×10＾-5 | 490 | 0.2 | 2 | +0.8/-2.5 | 130 |
・スリップトルクは、軸のスリップトルクが、最大トルクよりも小さい場合のみ記載しています。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MFBS-25-6×12 | MFBS-25-6-12 | P | 5,700 | - | 在庫品 |
| MFBS-25-8×8 | MFBS-25-8-8 | P | 5,700 | - | 在庫品 |
| MFBS-25-8×10 | MFBS-25-8-10 | P | 5,700 | - | 在庫品 |
| MFBS-25-8×12 | MFBS-25-8-12 | P | 5,700 | - | 在庫品 |
| MFBS-25-10×10 | MFBS-25-10-10 | P | 5,700 | - | 在庫品 |
| MFBS-25-10×12 | MFBS-25-10-12 | P | 5,700 | - | 在庫品 |
| MFBS-25-12×12 | MFBS-25-12-12 | P | 5,700 | - | 在庫品 |
| MFBS-32-6×6 | MFBS-32-6-6 | P | 6,070 | - | 在庫品 |
| MFBS-32-6×8 | MFBS-32-6-8 | P | 6,070 | - | 在庫品 |
| MFBS-32-6×10 | MFBS-32-6-10 | P | 6,070 | - | 在庫品 |
