カップリング｜カプリコン（オルダムタイプ） MOSシリーズ

MOS

  • MOS

  • MOS-C

・オルダムタイプのフレキシブルカップリングです。
・ハブとスペーサがスリップすることにより、大きな偏心・偏角を許容します。
・ミスアライメントにより発生する軸荷重が小さく、軸への負担を軽減します。
・電気絶縁性があります。

・許容ミスアライメント大
・偏心反力小

#カップリング

共通仕様

材質(ハブ) A2017、アルマイト処理
材質(スペーサ) ポリアセタール
六角穴付き止めねじ SCM435、四三酸化鉄皮膜(黒)
六角穴付きボルト SCM435、四三酸化鉄皮膜(黒)

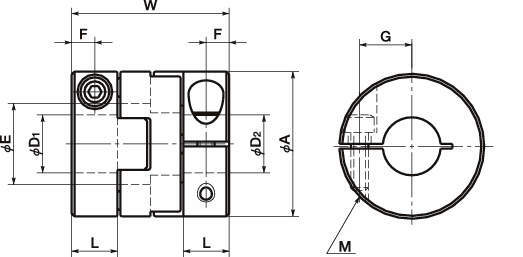

  • 寸法図
  • 動画
  • CAD

詳細仕様

前へ
次へ

  • 72件中 51-60件

  • 表示件数

72件の型式

  • MOS

  • MOS-C

型式 タイプ サイズ 寸法(mm) ねじ締めつけ
トルク
(N・m)		 標準軸穴径(mm) 常用トルク
(N・m)		 最大トルク
(N･m)		 最高回転数
(min-1)		 慣性モーメント
(kg･m2)		 静的ねじり
ばね定数
(N･m/rad)		 許容偏心
(mm)		 許容偏角
(°)		 質量
(g)
A L W E F G M D1 D2
MOS-25C-10×10 クランピング MOS-25C 25 8 27.2 14 4 9 M3 1.5 10 10 1.2 2.4 25000 2.2×10＾-6 85 1.5 2 24
MOS-32C-6.35×6.35 クランピング MOS-32C 32 10 33.3 18 5 11 M4 2.5 6.35 6.35 2.8 5.6 19000 7.3×10＾-6 190 2 2 48
MOS-32C-6.35×8 クランピング MOS-32C 32 10 33.3 18 5 11 M4 2.5 6.35 8 2.8 5.6 19000 7.3×10＾-6 190 2 2 48
MOS-32C-6.35×10 クランピング MOS-32C 32 10 33.3 18 5 11 M4 2.5 6.35 10 2.8 5.6 19000 7.3×10＾-6 190 2 2 48
MOS-32C-6.35×11 クランピング MOS-32C 32 10 33.3 18 5 11 M4 2.5 6.35 11 2.8 5.6 19000 7.3×10＾-6 190 2 2 48
MOS-32C-6.35×12 クランピング MOS-32C 32 10 33.3 18 5 11 M4 2.5 6.35 12 2.8 5.6 19000 7.3×10＾-6 190 2 2 48
MOS-32C-6.35×14 クランピング MOS-32C 32 10 33.3 18 5 11 M4 2.5 6.35 14 2.8 5.6 19000 7.3×10＾-6 190 2 2 48
MOS-32C-8×8 クランピング MOS-32C 32 10 33.3 18 5 11 M4 2.5 8 8 2.8 5.6 19000 7.3×10＾-6 190 2 2 48
MOS-32C-8×10 クランピング MOS-32C 32 10 33.3 18 5 11 M4 2.5 8 10 2.8 5.6 19000 7.3×10＾-6 190 2 2 48
MOS-32C-8×11 クランピング MOS-32C 32 10 33.3 18 5 11 M4 2.5 8 11 2.8 5.6 19000 7.3×10＾-6 190 2 2 48

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
MOS-25C-10×10 MOS-25C-10-10 P 3,280 - 在庫品
MOS-32C-6.35×6.35 MOS-32C-6.35-6.35 P 3,990 - 在庫品
MOS-32C-6.35×8 MOS-32C-6.35-8 P 3,990 - 在庫品
MOS-32C-6.35×10 MOS-32C-6.35-10 P 3,990 - 在庫品
MOS-32C-6.35×11 MOS-32C-6.35-11 P 3,990 - 在庫品
MOS-32C-6.35×12 MOS-32C-6.35-12 P 3,990 - 在庫品
MOS-32C-6.35×14 MOS-32C-6.35-14 P 3,990 - 在庫品
MOS-32C-8×8 MOS-32C-8-8 P 3,990 - 在庫品
MOS-32C-8×10 MOS-32C-8-10 P 3,990 - 在庫品
MOS-32C-8×11 MOS-32C-8-11 P 3,990 - 在庫品
