カップリング｜カプリコン（リジッドカップリング） MRGシリーズ

MRG

  • MRG

  • MRGS

  • MRG-C

  • MRGS-C

  • MRG-W

  • MRGS-W

・リジットタイプのカップリングです。
・軽量、極小の慣性モーメント。高応答です。
・アルミニウム合金製・オールステンレス製の2種類があります。
・セットスクリュータイプ・クランピングタイプ・スプリットタイプの3つの締結方法があります。
・外径φ40～φ65をサイズ追加しました。

#アルミ
#カップリング
#ステンレス

共通仕様

材質（本体） MRG：A2017、アルマイト処理
MRGS：SUS303
材質（六角穴付き止めねじ） MRG：SCM435、四三酸化鉄皮膜(黒)
MRGS：SUSXM7
材質（六角穴付きボルト） MRG：SCM435、四三酸化鉄皮膜(黒)
MRGS：SUSXM7

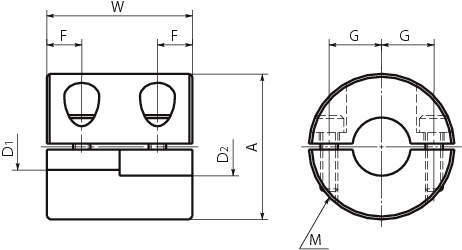

  • 寸法図
  • 動画
  • CAD

詳細仕様

前へ
次へ

  • 213件中 11-20件

  • 表示件数

213件の型式

  • MRG・MRGS

  • MRG-C・MRGS-C

  • MRG-W・MRGS-W

型式 材質 タイプ サイズ 寸法(mm) 標準軸穴径(mm) ねじ締めつけ
トルク
(N・m)		 常用
トルク
(N・m)		 最大
トルク
(N・m)		 最高回転数
(min-1)		 慣性
モーメント
(kg・cm2)		 質量
(g)
A W L F G M D1 D2
MRG-20-6×6 アルミニウム合金 セットスクリュー MRG-20 20 30 - 7 - M3 6 6 0.7 2.5 5 31000 1.3×10＾-6 20
MRG-20-6×8 アルミニウム合金 セットスクリュー MRG-20 20 30 - 7 - M3 6 8 0.7 2.5 5 31000 1.3×10＾-6 20
MRG-20-6×10 アルミニウム合金 セットスクリュー MRG-20 20 30 - 7 - M3 6 10 0.7 2.5 5 31000 1.3×10＾-6 20
MRG-20-8×8 アルミニウム合金 セットスクリュー MRG-20 20 30 - 7 - M3 8 8 0.7 2.5 5 31000 1.3×10＾-6 20
MRG-20-8×10 アルミニウム合金 セットスクリュー MRG-20 20 30 - 7 - M3 8 10 0.7 2.5 5 31000 1.3×10＾-6 20
MRG-20-10×10 アルミニウム合金 セットスクリュー MRG-20 20 30 - 7 - M3 10 10 0.7 2.5 5 31000 1.3×10＾-6 20
MRG-25-8×8 アルミニウム合金 セットスクリュー MRG-25 25 36 - 9 - M4 8 8 1.7 4.5 9 25000 3.9×10＾-6 39
MRG-25-8×10 アルミニウム合金 セットスクリュー MRG-25 25 36 - 9 - M4 8 10 1.7 4.5 9 25000 3.9×10＾-6 39
MRG-25-8×12 アルミニウム合金 セットスクリュー MRG-25 25 36 - 9 - M4 8 12 1.7 4.5 9 25000 3.9×10＾-6 39
MRG-25-10×10 アルミニウム合金 セットスクリュー MRG-25 25 36 - 9 - M4 10 10 1.7 4.5 9 25000 3.9×10＾-6 39

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
MRG-20-6×6 MRG-20-6-6 P 1,010 - 在庫品
MRG-20-6×8 MRG-20-6-8 P 1,010 - 在庫品
MRG-20-6×10 MRG-20-6-10 P 1,010 - 在庫品
MRG-20-8×8 MRG-20-8-8 P 1,010 在庫品 在庫品
MRG-20-8×10 MRG-20-8-10 P 1,010 - 在庫品
MRG-20-10×10 MRG-20-10-10 P 1,010 - 在庫品
MRG-25-8×8 MRG-25-8-8 P 1,230 - 在庫品
MRG-25-8×10 MRG-25-8-10 P 1,230 - 在庫品
MRG-25-8×12 MRG-25-8-12 P 1,230 - 在庫品
MRG-25-10×10 MRG-25-10-10 P 1,230 - 在庫品
