・ディスクタイプのフレキシブルカップリングです。
・従来品より畳用トルクが1.5倍の高トルク仕様です。
・瞬時最大トルク350％のサーボモータに最適です。
・ステンレス製ディスクが、偏心・偏角・エンドプレイを許容します。
・ロングタイプのXHW-C-Lを標準化。
＜用途＞
アクチュエータ/表面実装機/精密XYステージ/インデックステーブル
| 材質(ハブ) | A2017 アルマイト処理 |
|---|---|
| 材質（スペーサ） | A2017 アルマイト処理 |
| 材質（ディスク固定ボルト） | XHW-10：SWCH16A 黒色三価クロメート処理 XHW-C/XHW-C-L：SCM435 四三酸化鉄皮膜（黒） |
| 材質（ディスク） | XHW-C/XHW-C-L：SUS304 |
| 材質（カラー） | XHW-C/XHW-C-L：SUS304 |
| 材質（六角穴付きボルト） | XHW-C/XHW-C-L：SCM435 四三酸化鉄皮膜（黒） |
| 材質(六角穴付き止めねじ) | XHW-10：SCM435 四三酸化鉄皮膜（黒） |
1182件の型式
XHW-10

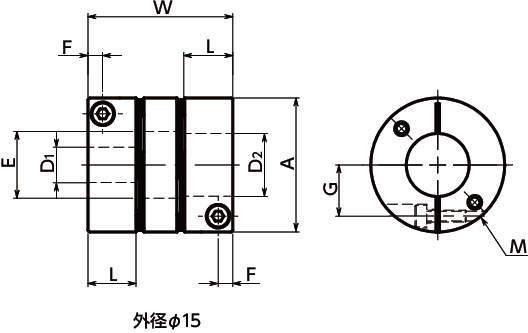

外径φ15

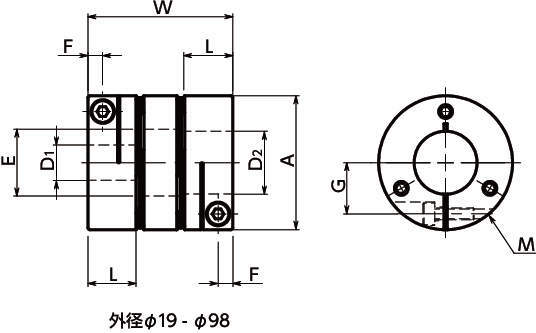

外径φ19-φ
| 型式 | サイズ | 形状 | タイプ | 寸法(mm) |
標準軸穴径 D1(mm) |
標準軸穴径 D2(mm) |
ねじ締めつけトルク (N・m) |
常用トルク (N・m) |
最高回転数 (min-1) |
慣性モーメント (kg・cm2) |
静的ねじりばね定数 (N･m/rad） |
許容偏心 (mm) |
許容偏角 (°) |
許容エンドプレイ (mm) |
質量 (g) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | L | W | E | F | G | M | |||||||||||||||
| XHW-19C-4×8 | XHW-19C | スタンダードタイプ | クランピング | 19 | 9.2 | 25.7 | 8.5 | 2.6 | 7 | M2 | 4 | 8 | 0.5 | 1.5 | 33000 | 8.8×10^-7 | 300 | 0.12 | 2 | ±0.2 | 17 |
| XHW-19C-5×5 | XHW-19C | スタンダードタイプ | クランピング | 19 | 9.2 | 25.7 | 8.5 | 2.6 | 7 | M2 | 5 | 5 | 0.5 | 1.5 | 33000 | 8.8×10^-7 | 300 | 0.12 | 2 | ±0.2 | 17 |
| XHW-19C-5×6 | XHW-19C | スタンダードタイプ | クランピング | 19 | 9.2 | 25.7 | 8.5 | 2.6 | 7 | M2 | 5 | 6 | 0.5 | 1.5 | 33000 | 8.8×10^-7 | 300 | 0.12 | 2 | ±0.2 | 17 |
| XHW-19C-5×6.35 | XHW-19C | スタンダードタイプ | クランピング | 19 | 9.2 | 25.7 | 8.5 | 2.6 | 7 | M2 | 5 | 6.35 | 0.5 | 1.5 | 33000 | 8.8×10^-7 | 300 | 0.12 | 2 | ±0.2 | 17 |
| XHW-19C-5×8 | XHW-19C | スタンダードタイプ | クランピング | 19 | 9.2 | 25.7 | 8.5 | 2.6 | 7 | M2 | 5 | 8 | 0.5 | 1.5 | 33000 | 8.8×10^-7 | 300 | 0.12 | 2 | ±0.2 | 17 |
| XHW-19C-6×6 | XHW-19C | スタンダードタイプ | クランピング | 19 | 9.2 | 25.7 | 8.5 | 2.6 | 7 | M2 | 6 | 6 | 0.5 | 1.5 | 33000 | 8.8×10^-7 | 300 | 0.12 | 2 | ±0.2 | 17 |
| XHW-19C-6×6.35 | XHW-19C | スタンダードタイプ | クランピング | 19 | 9.2 | 25.7 | 8.5 | 2.6 | 7 | M2 | 6 | 6.35 | 0.5 | 1.5 | 33000 | 8.8×10^-7 | 300 | 0.12 | 2 | ±0.2 | 17 |
| XHW-19C-6×8 | XHW-19C | スタンダードタイプ | クランピング | 19 | 9.2 | 25.7 | 8.5 | 2.6 | 7 | M2 | 6 | 8 | 0.5 | 1.5 | 33000 | 8.8×10^-7 | 300 | 0.12 | 2 | ±0.2 | 17 |
| XHW-19C-6.35×6.35 | XHW-19C | スタンダードタイプ | クランピング | 19 | 9.2 | 25.7 | 8.5 | 2.6 | 7 | M2 | 6.35 | 6.35 | 0.5 | 1.5 | 33000 | 8.8×10^-7 | 300 | 0.12 | 2 | ±0.2 | 17 |
| XHW-19C-6.35×8 | XHW-19C | スタンダードタイプ | クランピング | 19 | 9.2 | 25.7 | 8.5 | 2.6 | 7 | M2 | 6.35 | 8 | 0.5 | 1.5 | 33000 | 8.8×10^-7 | 300 | 0.12 | 2 | ±0.2 | 17 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| XHW-19C-4×8 | XHW-19C-4-8 | P | 4,130 | - | 在庫品 |
| XHW-19C-5×5 | XHW-19C-5-5 | P | 4,130 | - | 在庫品 |
| XHW-19C-5×6 | XHW-19C-5-6 | P | 4,130 | - | 在庫品 |
| XHW-19C-5×6.35 | XHW-19C-5-6.35 | P | 4,130 | - | 在庫品 |
| XHW-19C-5×8 | XHW-19C-5-8 | P | 4,130 | - | 在庫品 |
| XHW-19C-6×6 | XHW-19C-6-6 | P | 4,130 | - | 在庫品 |
| XHW-19C-6×6.35 | XHW-19C-6-6.35 | P | 4,130 | - | 在庫品 |
| XHW-19C-6×8 | XHW-19C-6-8 | P | 4,130 | - | 在庫品 |
| XHW-19C-6.35×6.35 | XHW-19C-6.35-6.35 | P | 4,130 | - | 在庫品 |
| XHW-19C-6.35×8 | XHW-19C-6.35-8 | P | 4,130 | - | 在庫品 |
