KTF
KTF
KTFS
KTR
・7角形は人間の手がなじむ理想的なかたちです。
・金属ハブが露出しているため、追加工や固定用ピンの使用が容易です。
・おねじタイプのセブンロブノブ「KTM」「KTMS」があります。
| ノブ | ナイロン6（つや消し黒） |
|---|---|
| ねじ | KTF・KTR：スティール、三価クロメート処理 KTFS：SUS303 |

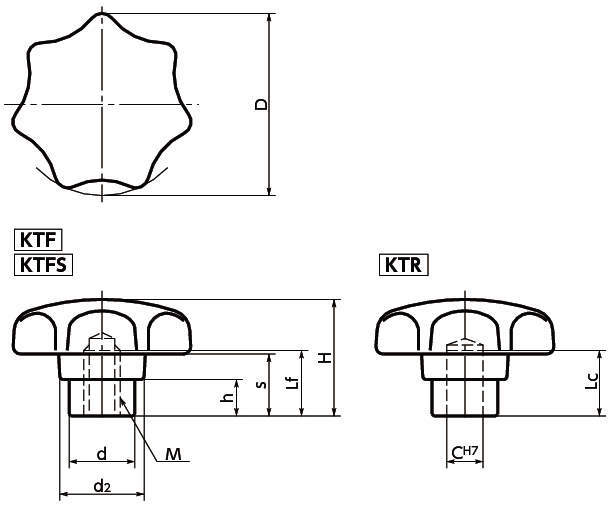

24件の型式
| 型式 | タイプ | 材質 |
D (mm) |
M(並目) |
Lf min (mm) |
C(mm) |
Lc min (mm) |
H (mm) |
s (mm) |
h (mm) |
d2 (mm) |
d (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||||
| KTFS-25-M5 | めねじ | ステンレス製 | 25 | M5 | 0.8 | 9.5 | - | - | 16 | 8 | 6 | 12 | 10 | 9 |
| KTFS-32-M6 | めねじ | ステンレス製 | 32 | M6 | 1 | 12 | - | - | 20 | 10 | 8.5 | 14 | 12 | 16 |
| KTFS-40-M8 | めねじ | ステンレス製 | 40 | M8 | 1.25 | 14 | - | - | 26 | 13 | 10 | 18 | 14 | 27 |
| KTFS-50-M10 | めねじ | ステンレス製 | 50 | M10 | 1.5 | 18 | - | - | 32 | 17 | 10 | 22 | 18 | 53 |
| KTFS-63-M12 | めねじ | ステンレス製 | 63 | M12 | 1.75 | 22 | - | - | 40 | 21 | 14 | 26 | 20 | 82 |
| KTFS-80-M16 | めねじ | ステンレス製 | 80 | M16 | 2 | 30 | - | - | 52 | 27 | 15 | 35 | 25 | 169 |
| KTR-32-R6 | リーマ穴 | スティール製 | 32 | - | - | - | 6 | 12 | 20 | 10 | 8.5 | 14 | 12 | 15 |
| KTR-40-R6 | リーマ穴 | スティール製 | 40 | - | - | - | 6 | 14 | 26 | 13 | 10 | 18 | 14 | 28 |
| KTR-40-R8 | リーマ穴 | スティール製 | 40 | - | - | - | 8 | 14 | 26 | 13 | 10 | 18 | 14 | 26 |
| KTR-50-R8 | リーマ穴 | スティール製 | 50 | - | - | - | 8 | 18 | 32 | 17 | 10 | 22 | 18 | 57 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KTFS-25-M5 | KTFS-25-M5 | P | 820 | - | - |
| KTFS-32-M6 | KTFS-32-M6 | P | 700 | 在庫品 | 在庫品 |
| KTFS-40-M8 | KTFS-40-M8 | P | 830 | 在庫品 | 在庫品 |
| KTFS-50-M10 | KTFS-50-M10 | P | 1,110 | 在庫品 | 在庫品 |
| KTFS-63-M12 | KTFS-63-M12 | P | 1,470 | 在庫品 | 在庫品 |
| KTFS-80-M16 | KTFS-80-M16 | P | 4,560 | - | - |
| KTR-32-R6 | KTR-32-R6 | P | 350 | 在庫品 | 在庫品 |
| KTR-40-R6 | KTR-40-R6 | P | 440 | - | - |
| KTR-40-R8 | KTR-40-R8 | P | 380 | 在庫品 | 在庫品 |
| KTR-50-R8 | KTR-50-R8 | P | 680 | - | - |
