インデックスプランジャ(キャップなし) PXV-A・PXVS-A

PXV-A

  • PXV-A

  • PXV-A

  • PXVS-A

・レバーを回してピンの出入りを操作するインデックスプランジャ。
・レバーを180°回転させるとピンは本体に内蔵されます。
・本体に加工されたノッチにより、レバーはロックできます。
・すべてのピン径について、並目ねじと細目ねじを標準化。

#プランジャー
#位置決め

共通仕様

操作レバー・本体 PXV：SUM22L、四三酸化鉄皮膜（黒）
PXVS：SUS303
ピン PXV：S45C（硬度50～60HRC）・研削
PXVS：SUS303、ニッケルメッキ・研削
スプリング PXV：SWPB
PXVS：SUS301
ロックナット PXV-AK：S45C、四三酸化鉄皮膜（黒）
PXVS-AK：SUS303

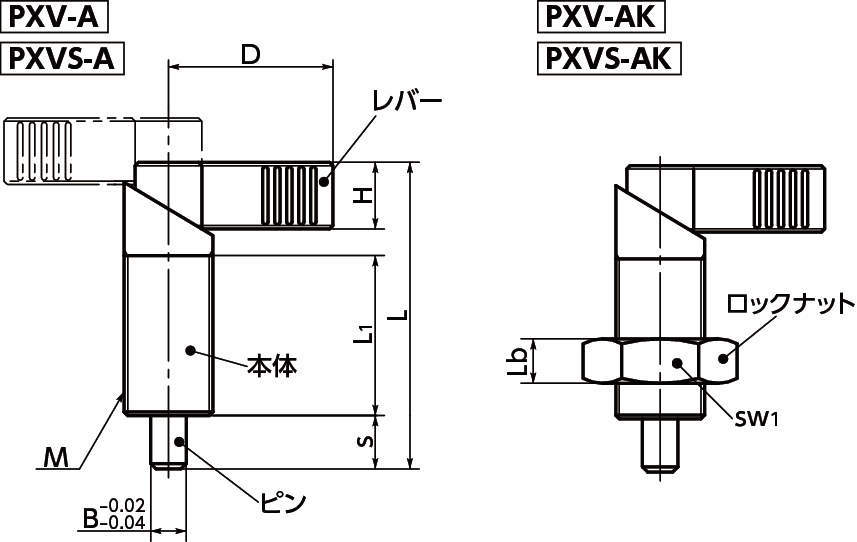

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 96件中 31-40件

  • 表示件数

96件の型式

型式 ロックナット 材質 Lb sw1 B s M D L L1 H 荷重(N)
min/max		 質量
(g)
PXV-8-M12-AK ロックナット付 スティール 6 18 8 8 M12×1.5 26 47 26 10 9/21 69
PXV-8-M16-AK ロックナット付 スティール 8 24 8 10 M16×1.5 32 56 30 13 12/32 100
PXV-8-M20-AK ロックナット付 スティール 10 30 8 12 M20×1.5 37 69 36 15 21/58 147
PXV-10-M16-AK ロックナット付 スティール 8 24 10 10 M16×1.5 32 56 30 13 12/32 102
PXV-10-M20-AK ロックナット付 スティール 10 30 10 12 M20×1.5 37 69 36 15 21/58 150
PXV-12-M20-AK ロックナット付 スティール 10 30 12 12 M20×1.5 37 69 36 15 21/58 153
PXVS-4-M10-AK ロックナット付 ステンレス 5 17 4 6 M10×1 21 37.5 19 9 8.5/25 28
PXVS-5-M10-AK ロックナット付 ステンレス 5 17 5 6 M10×1 21 37.5 19 9 8.5/25 28
PXVS-5-M12-AK ロックナット付 ステンレス 6 18 5 8 M12×1.5 26 47 26 10 8/18 66
PXVS-6-M10-AK ロックナット付 ステンレス 5 17 6 6 M10×1 21 37.5 19 9 8.5/25 29

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
PXV-8-M12-AK PXV-8-M12-AK P 3,680 - 在庫品
PXV-8-M16-AK PXV-8-M16-AK P 4,540 - 在庫品
PXV-8-M20-AK PXV-8-M20-AK P 5,230 - 在庫品
PXV-10-M16-AK PXV-10-M16-AK P 4,540 - 在庫品
PXV-10-M20-AK PXV-10-M20-AK P 5,230 在庫品 在庫品
PXV-12-M20-AK PXV-12-M20-AK P 5,230 在庫品 在庫品
PXVS-4-M10-AK PXVS-4-M10-AK P 4,090 - 在庫品
PXVS-5-M10-AK PXVS-5-M10-AK P 4,090 - 在庫品
PXVS-5-M12-AK PXVS-5-M12-AK P 4,570 - 在庫品
PXVS-6-M10-AK PXVS-6-M10-AK P 4,090 - 在庫品
