カップリング｜カプリコン（オルダムタイプ） MOMシリーズ

  • MOM

  • MOM-C

  • MOM-K

  • MOM-CK

・オルダムタイプのフレキシブルカップリングです。
・スペーサにFCD400を採用。低速・高トルク仕様に最適です。
・ハブとスペーサの間に高性能グリースを塗布し、焼きつき防止をはかっています。
・ハブとスペーサがスリップすることにより、大きな偏心・偏角を許容します。
・スペーサに設けた突起(樹脂ピン)が偏角を無理なく許容します。
・長期メンテナンスフリー。グリスホールに溜まったグリースが運転中に徐々に染み出すことにより長期潤滑性能を維持します。

・高トルク
・高剛性

#カップリング
#メンテナンスフリー

共通仕様

材質（ハブ） S45C 四三酸化鉄皮膜(黒)
材質（スペーサ） FCD400 四三酸化鉄皮膜(黒)
材質（ピン） ポリアセタール
材質（六角穴付き止めねじ） SCM435 四三酸化鉄皮膜(黒)
材質（六角穴付きボルト） SCM435 四三酸化鉄皮膜黒)

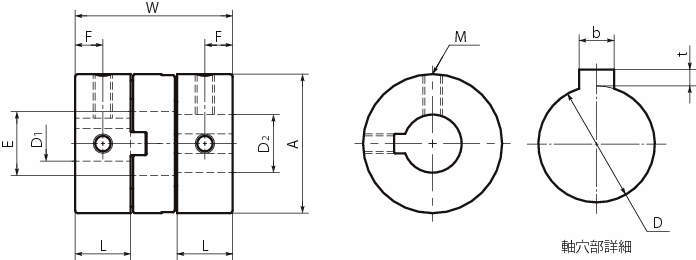

  • 寸法図
  • 動画
  • CAD

詳細仕様

前へ
次へ

  • 887件中 871-880件

  • 表示件数

887件の型式

  • MOM

  • MOM-C 外径φ15～φ38

  • MOM-C 外径φ45～φ70

  • MOM-K

  • MOM-CK 外径φ15～φ38

  • MOM-CK 外径φ45～φ70

型式 タイプ サイズ 寸法(mm) 寸法(mm) ねじ締めつけ
トルク
(N・m)		 標準軸穴径(mm) キー溝D1側 キー溝D2側 常用
トルク
(N・m)		 最大
トルク
(N･m)		 最高
回転数
(min-1)		 慣性
モーメント
(kg･m2		 静的ねじり
ばね定数
(N･m/rad)		 最大
許容偏心
(mm)		 許容
偏角
(°)		 質量
(g)
A L W E F G M D1 D2 呼び 寸法 b t 呼び 寸法 b t
(mm) 許容差 (mm) 許容差 (mm) 許容差 (mm) 許容差
MOM-70CK-22×30 クランピング＋キー MOM-70CK 70 25 68.6 38.5 8.9 26 M6 13 22 30 6×6 6 ±0.0150 2.8 +0.1/0 7×7 8 ±0.0180 3.3 +02/0 176 352 2000 1.0×10^-3 46000 1.4 2 1350
MOM-70CK-22×35 クランピング＋キー MOM-70CK 70 25 68.6 38.5 8.9 26 M6 13 22 35 6×6 6 ±0.0150 2.8 +0.1/0 10×8 10 ±0.0180 3.3 +02/0 176 352 2000 1.0×10^-3 46000 1.4 2 1350
MOM-70CK-24×24 クランピング＋キー MOM-70CK 70 25 68.6 38.5 8.9 26 M6 13 24 24 8×7 8 ±0.0180 3.3 +0.2/0 7×7 8 ±0.0180 3.3 +02/0 176 352 2000 1.0×10^-3 46000 1.4 2 1350
MOM-70CK-24×25 クランピング＋キー MOM-70CK 70 25 68.6 38.5 8.9 26 M6 13 24 25 8×7 8 ±0.0180 3.3 +0.2/0 7×7 8 ±0.0180 3.3 +02/0 176 352 2000 1.0×10^-3 46000 1.4 2 1350
MOM-70CK-24×28 クランピング＋キー MOM-70CK 70 25 68.6 38.5 8.9 26 M6 13 24 28 8×7 8 ±0.0180 3.3 +0.2/0 7×7 8 ±0.0180 3.3 +02/0 176 352 2000 1.0×10^-3 46000 1.4 2 1350
MOM-70CK-24×30 クランピング＋キー MOM-70CK 70 25 68.6 38.5 8.9 26 M6 13 24 30 8×7 8 ±0.0180 3.3 +0.2/0 7×7 8 ±0.0180 3.3 +02/0 176 352 2000 1.0×10^-3 46000 1.4 2 1350
MOM-70CK-24×35 クランピング＋キー MOM-70CK 70 25 68.6 38.5 8.9 26 M6 13 24 35 8×7 8 ±0.0180 3.3 +0.2/0 10×8 10 ±0.0180 3.3 +02/0 176 352 2000 1.0×10^-3 46000 1.4 2 1350
MOM-70CK-25×25 クランピング＋キー MOM-70CK 70 25 68.6 38.5 8.9 26 M6 13 25 25 8×7 8 ±0.0180 3.3 +0.2/0 7×7 8 ±0.0180 3.3 +02/0 176 352 2000 1.0×10^-3 46000 1.4 2 1350
MOM-70CK-25×28 クランピング＋キー MOM-70CK 70 25 68.6 38.5 8.9 26 M6 13 25 28 8×7 8 ±0.0180 3.3 +0.2/0 7×7 8 ±0.0180 3.3 +02/0 176 352 2000 1.0×10^-3 46000 1.4 2 1350
MOM-70CK-25×30 クランピング＋キー MOM-70CK 70 25 68.6 38.5 8.9 26 M6 13 25 30 8×7 8 ±0.0180 3.3 +0.2/0 7×7 8 ±0.0180 3.3 +02/0 176 352 2000 1.0×10^-3 46000 1.4 2 1350

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
MOM-70CK-22×30 MOM-70CK-22-30 P 33,300 - 在庫品
MOM-70CK-22×35 MOM-70CK-22-35 P 33,300 - 在庫品
MOM-70CK-24×24 MOM-70CK-24-24 P 33,300 - 在庫品
MOM-70CK-24×25 MOM-70CK-24-25 P 33,300 - 在庫品
MOM-70CK-24×28 MOM-70CK-24-28 P 33,300 - 在庫品
MOM-70CK-24×30 MOM-70CK-24-30 P 33,300 - 在庫品
MOM-70CK-24×35 MOM-70CK-24-35 P 33,300 - 在庫品
MOM-70CK-25×25 MOM-70CK-25-25 P 33,300 - 在庫品
MOM-70CK-25×28 MOM-70CK-25-28 P 33,300 - 在庫品
MOM-70CK-25×30 MOM-70CK-25-30 P 33,300 - 在庫品
