リニアガイド用ブレーキ・クランプ機構｜リニアクランパ・ズィー HK

このページをプリント
CADをダウンロード
価格・納期を確認

・マニュアルタイプ。
・テーブルの保持・位置ぎめ・びびり防止に。
・低コストです。
・コンパクト設計。既存システムへの組みつけも容易です。

: #リニアクランパ

共通仕様

制御方式	マニュアル
使用温度	0℃～70℃
適用レールの呼び	#15～#65

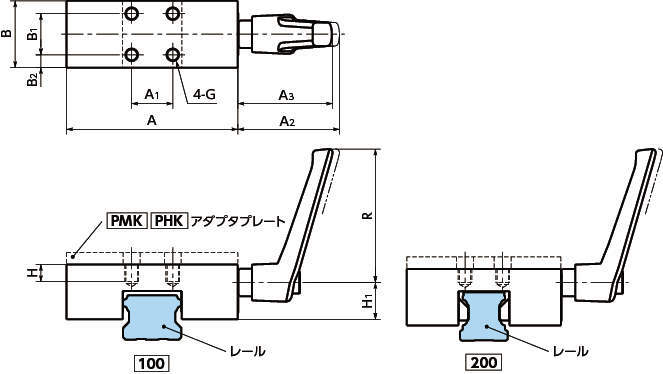

寸法図
動画
カタログ・チラシ
改善事例集
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

49件中 31-40件
表示件数

仕様
価格・納期

49件の型式

型式	保持力 (N)	締めつけトルク (N・m)	形状	A	A₁	A₂	A₃	B	B₁	B₂	G	R	H	H₁	質量 (kg)


HK-3003-BM	2000	15	200	90	22	59.4	55.4	39	22	8.5	M6	78	8	25	0.79
HK-3503-BM	2000	15	200	100	24	59.4	55.4	39	24	7.5	M8	78	10	31	1.2
HK-4503-BM	2000	15	200	120	26	59.4	55.4	44	26	9	M10	78	14	35	1.6
HK-1502-KB	1200	5	100	69	17	39	33.5	25	17	4	M4	45	5	12.5	0.2
HK-2005-KB	1200	4	200	80	15	39	35.5	24	15	4.5	M5	45	7.3	18.8	0.27
HK-2502-KB	1200	7	100	118	20	50.3	46.3	30	20	5	M6	63	8	13.5	0.6
HK-2505-KB	1200	7	200	120	50	50.3	46.3	39	25	7	M6	63	11	23.2	0.73
HK-3502-KB	2000	15	100	145	60	59.4	55.4	39	20	9.5	M8	78	11	26.9	1.15
HK-3505-KB	2000	15	200	145	60	59.4	55.4	39	20	9.5	M8	78	11	29.6	1.2
HK-1505-KR	1200	4	200	47	17	39	35.5	25	17	4	M4	45	5	14.3	0.16

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
HK-3003-BM	HK-3003-BM	P	52,000	-	30日間
HK-3503-BM	HK-3503-BM	P	53,000	-	30日間
HK-4503-BM	HK-4503-BM	P	56,700	-	30日間
HK-1502-KB	HK-1502-KB	P	48,500	-	30日間
HK-2005-KB	HK-2005-KB	P	52,100	-	30日間
HK-2502-KB	HK-2502-KB	P	78,600	-	30日間
HK-2505-KB	HK-2505-KB	P	78,600	-	30日間
HK-3502-KB	HK-3502-KB	P	82,900	-	30日間
HK-3505-KB	HK-3505-KB	P	82,900	-	30日間
HK-1505-KR	HK-1505-KR	P	46,800	-	30日間
