インデックスプランジャ（ノブつき） PLX・PLXS

PLX・PLXS

  • PLX・PLXS

・各ピン径について2種類のストロークを標準化（ピン径：φ10・φ12を除く）。
・割り出し・位置決めに。
・ピンは焼入れ済み。耐摩耗製にすぐれています。
・PLX-A-RD・PLX-AK-RD・PLXS-A-RD・PLXS-AK-RDはノブが赤色です。ノブの誘目性が高まり操作箇所や作業手順の明確化に利用できます。

#プランジャー
#位置決め

共通仕様

ノブ PLX-A・PLX-AK・PLXS-A・PLXS-AK：ナイロン6
本体 PLX-A・PLX-AK：SUM22L、四三酸化鉄皮膜（黒）
PLXS-A・PLXS-AK：SUS303
ピン PLX-A・PLX-AK：S45C（硬度50～60HRC）・研削
PLXS-A・PLXS-AK：SUS303、ニッケルメッキ、研削
スプリング PLX-A・PLX-AK：SWPB
PLXS-A・PLXS-AK：SUS301
ロックナット PLX-AK：S45C、四三酸化鉄皮膜（黒）
PLXS-AK：SUS303

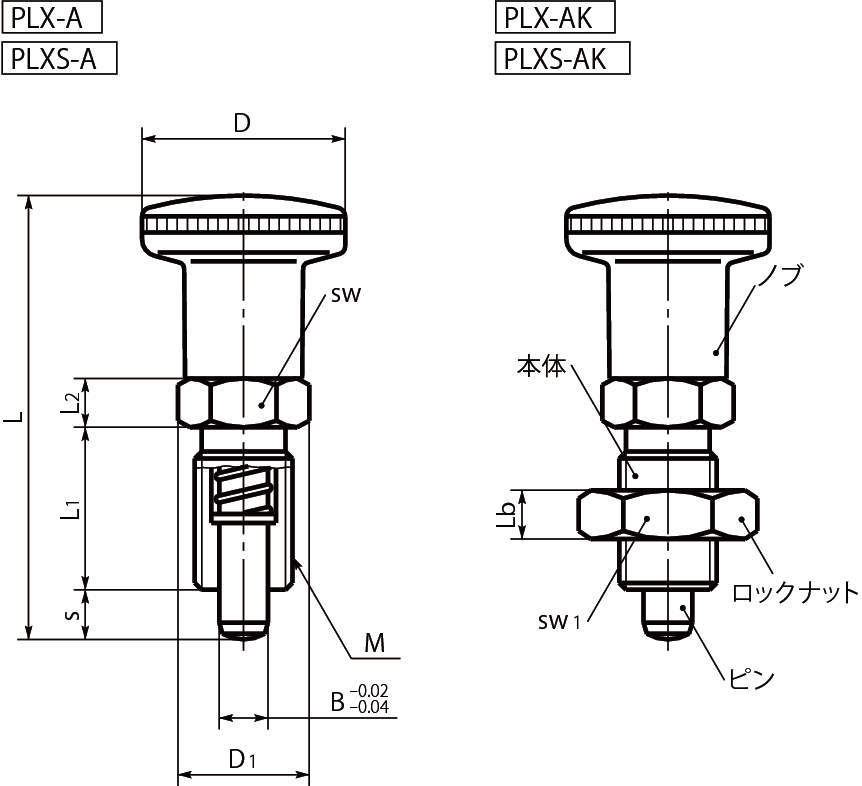

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 88件中 31-40件

  • 表示件数

88件の型式

  • PLX・PLXS

型式 タイプ ノブの色 材質
本体		 Lb sw1 B s M(細目) D D1 L L1 L2 sw 荷重
(N)
min./max.		 ピンのせん断荷重(N) 質量
(g)
PLX-10-12-AK ロックナット付 つや消し黒 スティール 8 24 10 12 M16×1.5 28 19.6 70 26 8 17 9.5/38 7030 104
PLX-12-15-AK ロックナット付 つや消し黒 スティール 10 30 12 15 M20×1.5 28 25.4 82 33 10 22 11.5/40 10100 165
PLX-16-20-AK ロックナット付 つや消し黒 スティール 12 36 16 20 M24×2 33 31.2 98.5 38 12 27 13/54 18000 262
PLXS-4-4-AK ロックナット付 つや消し黒 ステンレス 4 13 4 4 M8×1 16 11.5 39 16 5 10 4.5/12 1160 16
PLXS-4-6-AK ロックナット付 つや消し黒 ステンレス 4 13 4 6 M8×1 16 11.5 41 16 5 10 4/12.5 1160 16
PLXS-5-5-AK ロックナット付 つや消し黒 ステンレス 5 17 5 5 M10×1 19 13.8 45 18 6 12 5/15 1820 27
PLXS-5-8-AK ロックナット付 つや消し黒 ステンレス 5 17 5 8 M10×1 19 13.8 48 18 6 12 5/18 1820 27
PLXS-6-6-AK ロックナット付 つや消し黒 ステンレス 6 18 6 6 M12×1.5 23 16.2 54 22 6 14 6.5/19 2620 42
PLXS-6-9-AK ロックナット付 つや消し黒 ステンレス 6 18 6 9 M12×1.5 23 16.2 57 22 6 14 6/25 2620 43
PLXS-8-8-AK ロックナット付 つや消し黒 ステンレス 8 24 8 8 M16×1.5 28 19.6 66 26 8 17 8.5/26 4660 87

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
PLX-10-12-AK PLX-10-12-AK P 2,250 - 在庫品
PLX-12-15-AK PLX-12-15-AK P 2,740 - 在庫品
PLX-16-20-AK PLX-16-20-AK P 5,390 - -
PLXS-4-4-AK PLXS-4-4-AK P 2,220 - 在庫品
PLXS-4-6-AK PLXS-4-6-AK P 2,220 - 在庫品
PLXS-5-5-AK PLXS-5-5-AK P 2,000 - 在庫品
PLXS-5-8-AK PLXS-5-8-AK P 2,110 - 在庫品
PLXS-6-6-AK PLXS-6-6-AK P 2,370 - 在庫品
PLXS-6-9-AK PLXS-6-9-AK P 2,530 - 在庫品
PLXS-8-8-AK PLXS-8-8-AK P 3,070 - 在庫品
