・通常はピンが本体に内蔵されているインデックスプランジャ。レバーを回してピンの出入りを操作します。
・3種類の操作バリエーションを標準化。

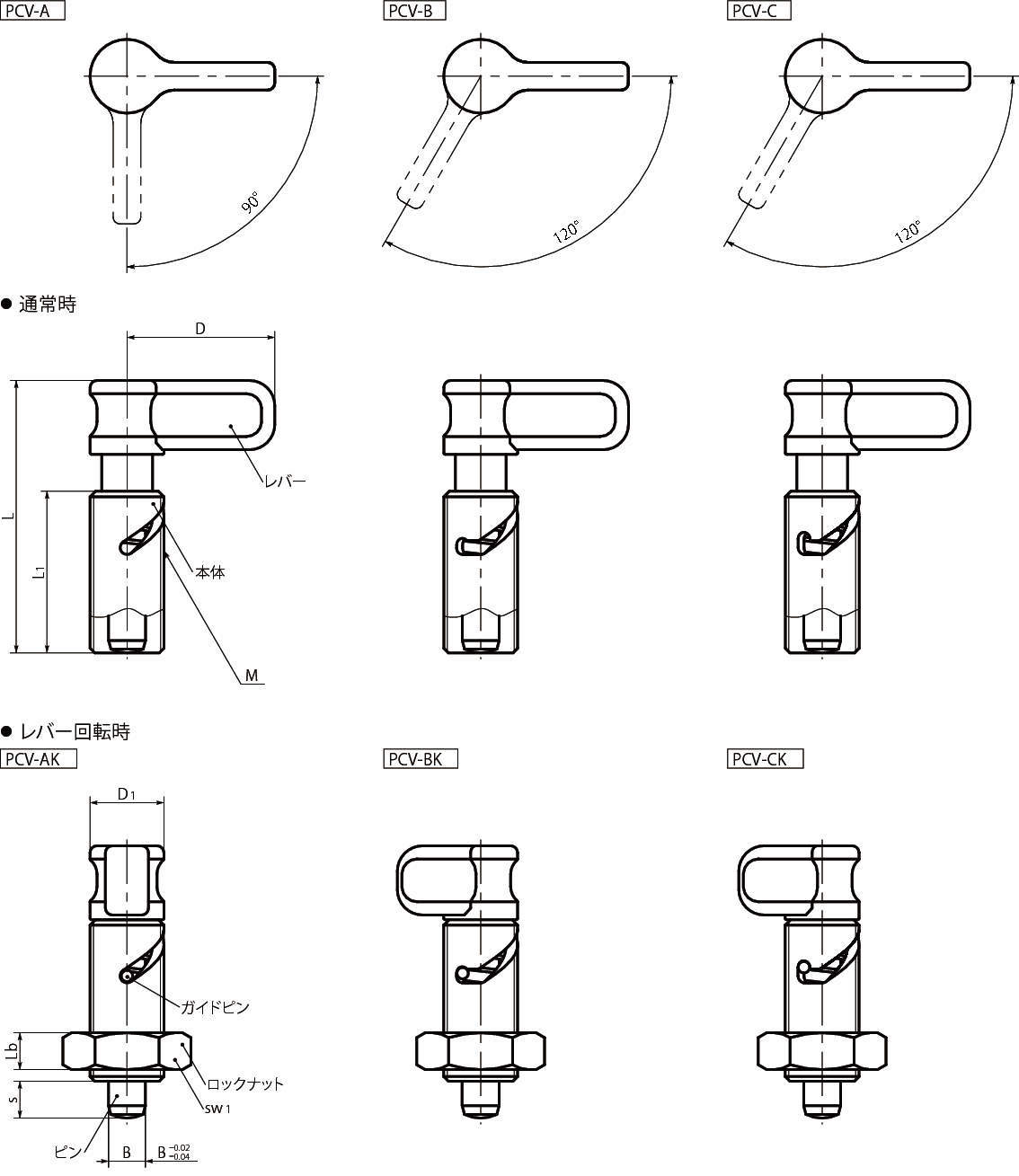

標準タイプ：レバーを90°回すと、ピンが完全に飛び出します。レバーを離すと、内蔵スプリングの力で元の位置にもどります。
保持タイプ：レバーを120°回すと、ピンが完全に飛び出します。120°の位置でレバーを離してもピンは戻りません。レバーを少し反対側に回すと、内蔵スプリングの力でピンは元の位置に戻ります。
ロック機構つきタイプ：レバーを120°回すと、ピンが完全に飛び出し、ガイドピンが本体の溝にはまりロックします。ロックの解除はレバーをわずかに押しながら反対側に回します。レバーを少し回すと、内蔵スプリングの力でピンは元の位置に戻ります。
| レバー | ナイロン6（つや消し黒） |
|---|---|
| 本体 | SUM22L、三価クロメート処理 |
| ピン | SUS303 |
| スプリング | SUS301 |
| ロックナット | S45C、三価クロメート処理 |
12件の型式
| 型式 | タイプ | ロックナット | Lb | sw1 | B | s |
M (細目) |
D | D1 | L | L1 |
荷重 (N) min./max. |
ピンの せん断荷重 (N) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PCV-6-CK | ロック機構付 | ロックナット付 | 8 | 24 | 6 | 8 | M16×1.5 | 32 | 16 | 60 | 35 | 7/16.5 | 72 | 72 |
| PCV-8-CK | ロック機構付 | ロックナット付 | 8 | 24 | 8 | 8 | M16×1.5 | 32 | 16 | 60 | 35 | 7/16.5 | 73 | 73 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PCV-6-CK | PCV-6-CK | P | 6,290 | - | 在庫品 |
| PCV-8-CK | PCV-8-CK | P | 6,170 | - | 在庫品 |
