クランピングボルト SCB-R・SCB-R/CE

・すべてのサイズを全ねじで標準化。
・完全ボールによる点接触でワークを確実に固定します。
・ツールホルダの止めねじや圧力ピース・ストッパなどに。

#ボルト・ナット・ワッシャー

共通仕様

本体 SCB-R:SCM435、四三酸化鉄皮膜(黒)
SCBS-R:SUSXM7
SCBS-CE:SUSXM7
ボール SCB-R:SUJ2(硬度55~60HRC)
SCBS-R:SUS440C(硬度55~60HRC)
SCBS-CE:アルミナ(純度99%以上、硬度1100HV)

CADメーカーTOP

詳細仕様

  • 80件中 61-70件

  • 表示件数

80件の型式

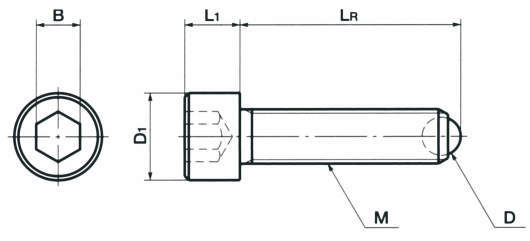

型式 材質 M LR L2 D1 L1 D B 質量
(g)
本体 ボール
SCBS-M16-60-R ステンレス ステンレス M16 63.3 6 24 16 12 14 122
SCBS-M16-80-R ステンレス ステンレス M16 83.3 6 24 16 12 14 154
SCBS-M4-10-CE ステンレス セラミックス M4 10.5 2.1 7 4 2.5 3 1.5
SCBS-M4-16-CE ステンレス セラミックス M4 16.5 2.1 7 4 2.5 3 1.9
SCBS-M4-25-CE ステンレス セラミックス M4 25.5 2.1 7 4 2.5 3 2.5
SCBS-M5-12-CE ステンレス セラミックス M5 12.6 2.4 8.5 5 3 4 2.9
SCBS-M5-20-CE ステンレス セラミックス M5 20.6 2.4 8.5 5 3 4 3.9
SCBS-M5-30-CE ステンレス セラミックス M5 30.6 2.4 8.5 5 3 4 5
SCBS-M6-16-CE ステンレス セラミックス M6 16.8 3 10 6 4 5 5.6
SCBS-M6-25-CE ステンレス セラミックス M6 25.8 3 10 6 4 5 7.6

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
SCBS-M16-60-R SCBS-M16-60-R P 2,110 - 在庫品
SCBS-M16-80-R SCBS-M16-80-R P 2,380 - 在庫品
SCBS-M4-10-CE SCBS-M4-10-CE P 1,120 - 在庫品
SCBS-M4-16-CE SCBS-M4-16-CE P 1,120 - 在庫品
SCBS-M4-25-CE SCBS-M4-25-CE P 1,120 - 在庫品
SCBS-M5-12-CE SCBS-M5-12-CE P 1,060 - 在庫品
SCBS-M5-20-CE SCBS-M5-20-CE P 1,060 - 在庫品
SCBS-M5-30-CE SCBS-M5-30-CE P 1,060 - 在庫品
SCBS-M6-16-CE SCBS-M6-16-CE P 1,120 - 在庫品
SCBS-M6-25-CE SCBS-M6-25-CE P 1,120 - 在庫品
