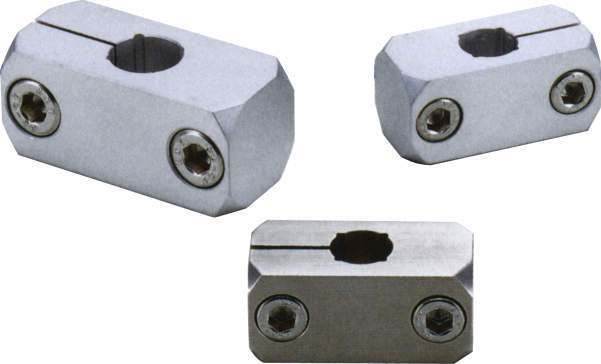

・搬送ラインの側面パネルやアルミフレームなどとシャフトを連結するブラケット。
市販のアルミフレームの溝ピッチ・固定用ナットのねじ径に適応しています。
・クランピングタイプ。シャフトの取りつけ・取りはずしが容易。しかもシャフトを傷つけません。
・取りつけとシャフトの固定が同時にできます。
・軽量なアルミニウム製と耐蝕性にすぐれたステンレス製を標準化。
・丸シャフトと角シャフトのいずれにも使用できます。
・全製品に六角穴付きボルトが付属しています。
| 本体 | “FBCA-C”：A6063、バレル研磨 “FBCS-C”：SUS304、バレル研磨 |
|---|---|
| ねじ | “FBCA-C”：SUSXM7\“FBCS-C”SUSXM7、二硫化モリブデンコーティング |
| 連結シャフト | SUS304 |
22件の型式

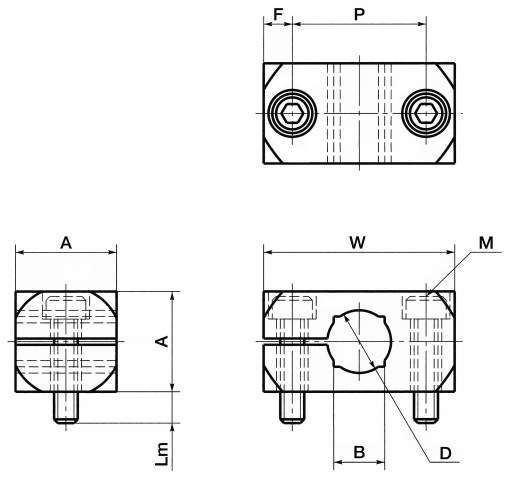

| 型式 | タイプ | M | DH8 | BH11 | A | W | P | F | Lm |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| FBCS-M8-15-C | ステンレス | M8×25 | 15 | 12 | 25 | 56 | 40 | 8 | 8.6 | 244 |
| FBCS-M8-20-C | ステンレス | M8×30 | 20 | 16 | 30 | 56 | 40 | 8 | 8.6 | 327 |
・D<sup>H8</sup>、B<sup>H11</sup>：スリット加工前の寸法許容差です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FBCS-M8-15-C | FBCS-M8-15-C | P | 4,390 | - | 在庫品 |
| FBCS-M8-20-C | FBCS-M8-20-C | P | 5,150 | - | 在庫品 |
