・M3-M16の豊富なねじサイズ。
・ねじ部の材質・表面処理の組み合わせは3種類。
・LDMEはスティール製のねじ部に無電解ニッケルメッキを施し耐蝕性を高めています。
・レバー部は傷が目立ちにくいつや消しタイプの静電塗装。
共通仕様
| レバー部 | 亜鉛ダイカスト 静電塗装 |
|---|---|
| ねじ部 | SUM22L 無電解ニッケルメッキ |
| 止めねじ | SUM22L 無電解ニッケルメッキ |
| スプリング | ステンレス鋼線 |
鍋屋バイテック会社
クランプレバー(おねじ) LDME
詳細仕様
168件の型式

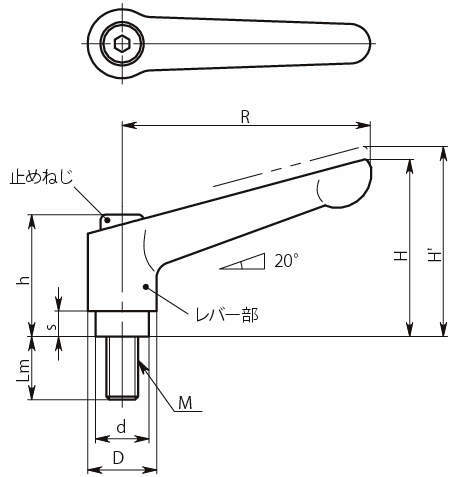

| 型式 | 色 | M | Lm | R | H | H' | h | s | D | d | 歯数 |
最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDME-12-63-BK | つや消し黒 | M12 | 63 | 92 | 64 | 69 | 43 | 11 | 24 | 19 | 28 | 420 | 23 | 256 |
| LDME-12-63-OR | つや消しオレンジ | M12 | 63 | 92 | 64 | 69 | 43 | 11 | 24 | 19 | 28 | 420 | 23 | 256 |
| LDME-12-63-RD | つや消しレッド | M12 | 63 | 92 | 64 | 69 | 43 | 11 | 24 | 19 | 28 | 420 | 23 | 256 |
| LDME-12-63-SG | つや消しシルバー | M12 | 63 | 92 | 64 | 69 | 43 | 11 | 24 | 19 | 28 | 420 | 23 | 256 |
| LDME-12-80-BK | つや消し黒 | M12 | 80 | 92 | 64 | 69 | 43 | 11 | 24 | 19 | 28 | 420 | 23 | 267 |
| LDME-12-80-OR | つや消しオレンジ | M12 | 80 | 92 | 64 | 69 | 43 | 11 | 24 | 19 | 28 | 420 | 23 | 267 |
| LDME-12-80-RD | つや消しレッド | M12 | 80 | 92 | 64 | 69 | 43 | 11 | 24 | 19 | 28 | 420 | 23 | 267 |
| LDME-12-80-SG | つや消しシルバー | M12 | 80 | 92 | 64 | 69 | 43 | 11 | 24 | 19 | 28 | 420 | 23 | 267 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LDME-12-63-BK | LDME-12-63-BK | P | 1,600 | - | 在庫品 |
| LDME-12-63-OR | LDME-12-63-OR | P | 1,600 | - | 在庫品 |
| LDME-12-63-RD | LDME-12-63-RD | P | 1,600 | - | 在庫品 |
| LDME-12-63-SG | LDME-12-63-SG | P | 1,600 | - | 在庫品 |
| LDME-12-80-BK | LDME-12-80-BK | P | 1,870 | - | 在庫品 |
| LDME-12-80-OR | LDME-12-80-OR | P | 1,870 | - | 在庫品 |
| LDME-12-80-RD | LDME-12-80-RD | P | 1,870 | - | 在庫品 |
| LDME-12-80-SG | LDME-12-80-SG | P | 1,870 | - | 在庫品 |
