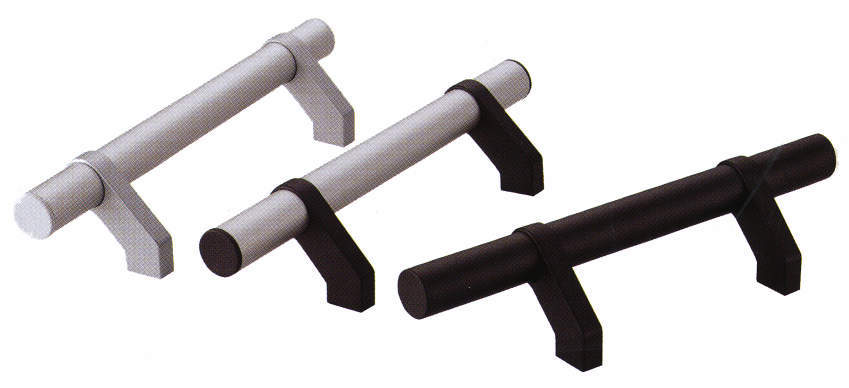

チューブラ取っ手 UXBF

・ブラケットの位置を自由に調整できるため、任意の寸法で取りつけできます。
・前傾タイプ。
・付属のグラブスクリューでパイプを固定してください。
・1mm単位でパイプの全長が指摘できます。標準品にご希望のサイズがない場合は、1mm指定をご利用ください。
・ご購入後にお客さま自身で全長を変更することもできます。
・パイプの表面処理およびブラケット・カバーキャップの色が選択できます。

#取手

共通仕様

パイプ UXBF-AL・UXBF-ES:アルミニウム合金、アルマイト処理(シルバー)
UXBF-BK:アルミニウム合金、静電塗装(つや消し黒)
カバーキャップ ナイロン6
ブラケット 亜鉛ダイカスト
グラブスクリューねじ部 SUM22L、四三酸化鉄皮膜(黒)
グラブスクリューパッド ポリアセタール

CADメーカーTOP

詳細仕様

  • 48件中 21-30件

  • 表示件数

48件の型式

型式 パイプ材質 パイプ
表面処理
A L4 L B D H h Lf M W W1 許容荷重
(N)
質量
(g)
付属ねじサイズ
ブラケット カバーキャップ
UXBF-28-392-BK アルミニウム製 静電塗装(つや消し黒) つや消し黒 つや消し黒 28 392 398.4 14 25 66 36 15 M8 66 50 1000 442 -
UXBF-28-492-BK アルミニウム製 静電塗装(つや消し黒) つや消し黒 つや消し黒 28 492 498.4 14 25 66 36 15 M8 66 50 1000 490 -
UXBF-28-592-BK アルミニウム製 静電塗装(つや消し黒) つや消し黒 つや消し黒 28 592 598.4 14 25 66 36 15 M8 66 50 1000 538 -
UXBF-28-992-BK アルミニウム製 静電塗装(つや消し黒) つや消し黒 つや消し黒 28 992 998.4 14 25 66 36 15 M8 66 50 1000 730 -
UXBF-28-192-AL-P アルミニウム製 アルマイト処理(シルバー) つや消し黒 つや消し黒 28 192 198.4 14 25 66 36 15 M8 66 50 1000 346 M8×16
UXBF-28-242-AL-P アルミニウム製 アルマイト処理(シルバー) つや消し黒 つや消し黒 28 242 248.4 14 25 66 36 15 M8 66 50 1000 370 M8×16
UXBF-28-292-AL-P アルミニウム製 アルマイト処理(シルバー) つや消し黒 つや消し黒 28 292 298.4 14 25 66 36 15 M8 66 50 1000 394 M8×16
UXBF-28-342-AL-P アルミニウム製 アルマイト処理(シルバー) つや消し黒 つや消し黒 28 342 348.4 14 25 66 36 15 M8 66 50 1000 418 M8×16
UXBF-28-392-AL-P アルミニウム製 アルマイト処理(シルバー) つや消し黒 つや消し黒 28 392 398.4 14 25 66 36 15 M8 66 50 1000 442 M8×16
UXBF-28-492-AL-P アルミニウム製 アルマイト処理(シルバー) つや消し黒 つや消し黒 28 492 498.4 14 25 66 36 15 M8 66 50 1000 490 M8×16

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
UXBF-28-392-BK UXBF-28-392-BK P 10,400 - 在庫品
UXBF-28-492-BK UXBF-28-492-BK P 11,000 - 在庫品
UXBF-28-592-BK UXBF-28-592-BK P 11,500 - 在庫品
UXBF-28-992-BK UXBF-28-992-BK P 14,200 - 在庫品
UXBF-28-192-AL-P UXBF-28-192-AL-P P 10,200 - 在庫品
UXBF-28-242-AL-P UXBF-28-242-AL-P P 10,400 - 在庫品
UXBF-28-292-AL-P UXBF-28-292-AL-P P 10,500 - 在庫品
UXBF-28-342-AL-P UXBF-28-342-AL-P P 10,800 - 在庫品
UXBF-28-392-AL-P UXBF-28-392-AL-P P 11,100 - 在庫品
UXBF-28-492-AL-P UXBF-28-492-AL-P P 11,700 - 在庫品
