アルミアーチ取っ手 UARC

このページをプリント
CADをダウンロード
価格・納期を確認

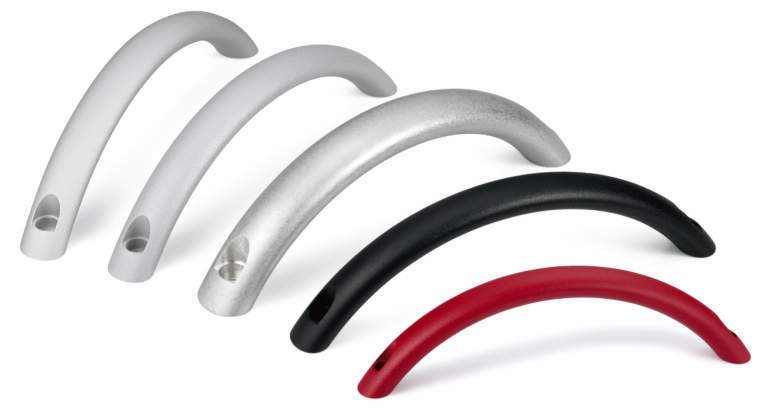

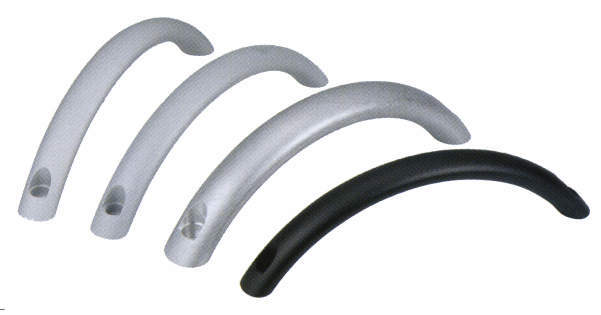

・美しいアーチ形状の取手。前面取りつけタイプ
・本体断面は握りやすい楕円形状です。
・静電塗装は傷がつきにくいつや消しタイプ。
・表面処理のバリエーションは4種類。

: #取手

共通仕様

本体	UARC-AL：アルミニウム合金、アルマイト処理 UARC-BL：アルミニウム合金、バレル研磨 UARC-BK・UARC-SG：アルミニウム合金、静電塗装

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

32件中 11-20件
表示件数

仕様
価格・納期

32件の型式

型式	材質	表面処理	A	L₁	C	H	h	L	Lc	Lr	R	許容荷重 (N)	質量 (g)	付属ねじサイズ


UARC-26-160-BK	アルミニウム製	静電塗装(つや消し黒)	26	160	11	57	40	190	6	12	6.4	1000	190	-
UARC-26-192-BK	アルミニウム製	静電塗装(つや消し黒)	26	192	11	57	40	227	6	12	6.4	1000	210	-
UARC-20-160-SG	アルミニウム製	静電塗装(つや消しシルバー)	20	160	9.4	51	38	185	5	10	5.3	1000	105	-
UARC-20-192-SG	アルミニウム製	静電塗装(つや消しシルバー)	20	192	9.4	51	38	221	5	10	5.3	1000	120	-
UARC-26-160-SG	アルミニウム製	静電塗装(つや消しシルバー)	26	160	11	57	40	190	6	12	6.4	1000	190	-
UARC-26-192-SG	アルミニウム製	静電塗装(つや消しシルバー)	26	192	11	57	40	227	6	12	6.4	1000	210	-
UARC-20-160-AL-P	アルミニウム製	アルマイト処理	20	160	9.4	51	38	185	5	10	5.3	1000	105	M5×12
UARC-20-192-AL-P	アルミニウム製	アルマイト処理	20	192	9.4	51	38	221	5	10	5.3	1000	120	M5×12
UARC-26-160-AL-P	アルミニウム製	アルマイト処理	26	160	11	57	40	190	6	12	6.4	1000	190	M6×16
UARC-26-192-AL-P	アルミニウム製	アルマイト処理	26	192	11	57	40	227	6	12	6.4	1000	210	M6×16

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
UARC-26-160-BK	UARC-26-160-BK	P	4,790	-	10日間
UARC-26-192-BK	UARC-26-192-BK	P	5,110	-	10日間
UARC-20-160-SG	UARC-20-160-SG	P	3,630	-	10日間
UARC-20-192-SG	UARC-20-192-SG	P	4,010	-	10日間
UARC-26-160-SG	UARC-26-160-SG	P	4,790	-	10日間
UARC-26-192-SG	UARC-26-192-SG	P	5,110	-	10日間
UARC-20-160-AL-P	UARC-20-160-AL-P	P	5,240	-	-
UARC-20-192-AL-P	UARC-20-192-AL-P	P	5,600	-	-
UARC-26-160-AL-P	UARC-26-160-AL-P	P	6,490	-	-
UARC-26-192-AL-P	UARC-26-192-AL-P	P	6,860	-	-
