ノーズつきスクリュー (ステンレス製) SDSS

SDSS

  • SDSS

・ねじの先端た棒形状。
・先端の棒形状部を相手材の溝や穴などにはめ込むことで、位置決めや回転止めとして使用できます。
※六角穴付き止めねじ-棒先JIS B 1177とは棒形状部の寸法が異なります。

#ボルト・ナット・ワッシャー

共通仕様

本体 SUS304相当

CADメーカーTOP

詳細仕様

  • 28件中 1-10件

  • 表示件数

28件の型式

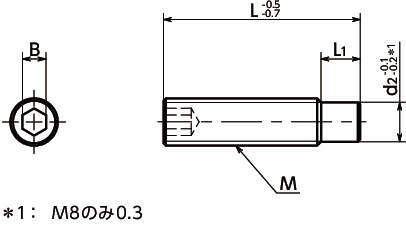

型式 M(並目) L
(mm)
L1
(mm)
d2
(mm)
B
(mm)
質量
(g)
ねじの呼び ピッチ
SDSS-M3-10 M3 0.5 10 2.5 2.5 1.5 0.4
SDSS-M3-12 M3 0.5 12 2.5 2.5 1.5 0.5
SDSS-M3-16 M3 0.5 16 2.5 2.5 1.5 0.6
SDSS-M3-20 M3 0.5 20 2.5 2.5 1.5 0.7
SDSS-M4-12 M4 0.7 12 3 3 2 0.8
SDSS-M4-16 M4 0.7 16 3 3 2 1
SDSS-M4-20 M4 0.7 20 3 3 2 1.3
SDSS-M4-25 M4 0.7 25 3 3 2 1.7
SDSS-M4-30 M4 0.7 30 3 3 2 2
SDSS-M5-12 M5 0.8 12 4 4 2.5 1.3

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
SDSS-M3-10 SDSS-M3-10 P 220 - -
SDSS-M3-12 SDSS-M3-12 P 220 - -
SDSS-M3-16 SDSS-M3-16 P 220 - -
SDSS-M3-20 SDSS-M3-20 P 220 - -
SDSS-M4-12 SDSS-M4-12 P 220 - -
SDSS-M4-16 SDSS-M4-16 P 220 - -
SDSS-M4-20 SDSS-M4-20 P 240 - -
SDSS-M4-25 SDSS-M4-25 P 250 - -
SDSS-M4-30 SDSS-M4-30 P 250 - -
SDSS-M5-12 SDSS-M5-12 P 220 - -
