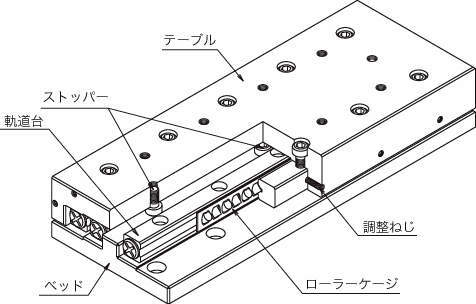

・NBスライドテーブルはスライドウェイを組み込んだ精密テーブルです。
・精密研削加工されたテーブルとベッドの間にSV形軌道台が組み込まれています。
・SVTS形はアルミ製のテーブルとベットに耐食形スライドウェイSVS形が組み込まれています。
103件の型式
| 型式 | 材質 |
ストローク ST (mm) |
主要寸法 | テーブル面取付穴寸法 | ベッド面取付穴寸法 | 精度(振れ) |
基本動定格荷重 C (N) |
基本静定格荷重 C0 (N) |
許容荷重 F (N) |
静的許容モーメント |
質量 (g) |
||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

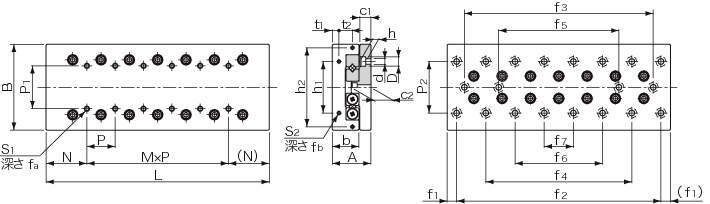

| A | B | L (mm) | b (mm) | P1 (mm) | S1 | fa (mm) | N (mm) | M×P (mm) | P2 (mm) | d×D×h (mm) | c1 (mm) | c2 (mm) | f1 (mm) | f2 (mm) | f3 (mm) | f4 (mm) | f5(mm) | f6 (mm) | f7 (mm) | T (μm) | S (μm) | MP (N・m) | MY (N・m) | MR (N・m) | |||||||||
| (mm) | 公差 | (mm) | 公差 | ||||||||||||||||||||||||||||||
| SVT2080 | 標準(スチール製) | 50 | 21 | ±0.1 | 40 | -0.2/-0.4 | 80 | 14 | 15 | M3 | 6 | 17.5 | 3×15 | 30 | 3.5×6.5×3.5 | 6.5 | 10.9 | 5 | 70 | - | 40 | - | - | - | 2 | 5 | 2620 | 3510 | 1170 | 27.4 | 29.6 | 31.6 | 450 |
| SVT2095 | 標準(スチール製) | 60 | 21 | ±0.1 | 40 | -0.2/-0.4 | 95 | 14 | 15 | M3 | 6 | 17.5 | 4×15 | 30 | 3.5×6.5×3.5 | 6.5 | 10.9 | 5 | 85 | - | 55 | - | - | - | 2 | 5 | 2950 | 4100 | 1360 | 37.4 | 39.9 | 36.9 | 540 |
| SVT2110 | 標準(スチール製) | 70 | 21 | ±0.1 | 40 | -0.2/-0.4 | 110 | 14 | 15 | M3 | 6 | 17.5 | 5×15 | 30 | 3.5×6.5×3.5 | 6.5 | 10.9 | 5 | 100 | - | 70 | - | - | - | 3 | 6 | 3280 | 4680 | 1560 | 61.7 | 58.1 | 42.2 | 630 |
| SVT2125 | 標準(スチール製) | 80 | 21 | ±0.1 | 40 | -0.2/-0.4 | 125 | 14 | 15 | M3 | 6 | 17.5 | 6×15 | 30 | 3.5×6.5×3.5 | 6.5 | 10.9 | 5 | 115 | - | 85 | - | - | - | 3 | 6 | 3590 | 5270 | 1750 | 76.1 | 72.1 | 47.5 | 720 |
| SVT2140 | 標準(スチール製) | 90 | 21 | ±0.1 | 40 | -0.2/-0.4 | 140 | 14 | 15 | M3 | 6 | 17.5 | 7×15 | 30 | 3.5×6.5×3.5 | 6.5 | 10.9 | 5 | 130 | - | 100 | - | 70 | - | 3 | 6 | 4210 | 6440 | 2140 | 92 | 95.9 | 58.1 | 800 |
| SVT2155 | 標準(スチール製) | 100 | 21 | ±0.1 | 40 | -0.2/-0.4 | 155 | 14 | 15 | M3 | 6 | 17.5 | 8×15 | 30 | 3.5×6.5×3.5 | 6.5 | 10.9 | 5 | 145 | - | 115 | - | 85 | - | 3 | 6 | 4500 | 7030 | 2340 | 109 | 113 | 63.3 | 880 |
| SVT2170 | 標準(スチール製) | 110 | 21 | ±0.1 | 40 | -0.2/-0.4 | 170 | 14 | 15 | M3 | 6 | 17.5 | 9×15 | 30 | 3.5×6.5×3.5 | 6.5 | 10.9 | 5 | 160 | - | 130 | - | 100 | - | 3 | 7 | 4790 | 7610 | 2530 | 148 | 143 | 68.6 | 970 |
| SVT2185 | 標準(スチール製) | 120 | 21 | ±0.1 | 40 | -0.2/-0.4 | 185 | 14 | 15 | M3 | 6 | 17.5 | 10×15 | 30 | 3.5×6.5×3.5 | 6.5 | 10.9 | 5 | 175 | - | 145 | - | 115 | 85 | 3 | 7 | 5080 | 8200 | 2730 | 170 | 164 | 73.9 | 1060 |
| SVT3055 | 標準(スチール製) | 30 | 28 | ±0.1 | 60 | ±0.1 | 55 | 18.5 | 25 | M4 | 8 | 27.5 | - | 40 | 4.5×8×4.5 | 9 | 15 | 10 | 35 | - | - | - | - | - | 2 | 5 | 3490 | 3890 | 1290 | 19.4 | 22.2 | 54.5 | 640 |
| SVT3080 | 標準(スチール製) | 45 | 28 | ±0.1 | 60 | ±0.1 | 80 | 18.5 | 25 | M4 | 8 | 27.5 | 1×25 | 40 | 4.5×8×4.5 | 9 | 15 | 10 | 60 | - | - | - | - | - | 2 | 5 | 5230 | 6490 | 2160 | 53.0 | 58.0 | 90.9 | 955 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SVT2080 | SVT2080 | P | 39,600 | - | 8日間 |
| SVT2095 | SVT2095 | P | 43,300 | - | 8日間 |
| SVT2110 | SVT2110 | P | 48,700 | - | 8日間 |
| SVT2125 | SVT2125 | P | 53,500 | - | 8日間 |
| SVT2140 | SVT2140 | P | 61,000 | - | 8日間 |
| SVT2155 | SVT2155 | P | 67,400 | - | 8日間 |
| SVT2170 | SVT2170 | P | 75,000 | - | 8日間 |
| SVT2185 | SVT2185 | P | 80,600 | - | 8日間 |
| SVT3055 | SVT3055 | P | 22,600 | - | 8日間 |
| SVT3080 | SVT3080 | P | 31,100 | - | 8日間 |
