・NBスライドウェイは精密ローラーを使用した非循環方式の直線運動軸受です。

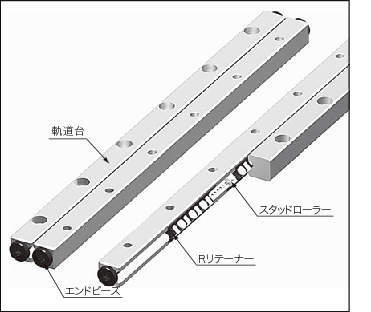

・精密研削加工された軌道台とスタッドローラーを内蔵したRリテーナー（樹脂製）で構成されています。
・軌道台はスタッドローラーが滑らかに動くように最適設計が施され、Rリテーナーのスタッドローラーにより軌道台と転動体のスリップがなくスライドウェイSV形では難しかった昇降やタクトの速い動作に適しています。
スタッドローラーシステム（鋲付ローラー構造）
・ローラーとそれを案内する軌道体とにスリップ防止機能を持たせ、作動中におけるローラースリップの防止を実現した新発想のシステムです。
日本ベアリング
スライドウェイ NV
詳細仕様
65件の型式
-
-
-
スタッドローラ
| 型式 | 材質 |
ストローク ST (mm) |
ローラー径 D (mm) |
ローラー数 Z |
主要寸法(mm) | 主要寸法(mm) |
基本動 定格荷重 C(N) |
基本静 定格荷重 C0(N) |
許容荷重 F (N) |
1セット 質量 (g) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | A | B | C | M×P | N | E | F | d | G | H | T | |||||||||
| NV2180-51Z | 標準(スチール製) | 100 | 2 | 51 | 180 | 12 | 6 | 5.7 | 11×15 | 7.5 | 2.5 | M3 | 2.55 | 4.4 | 2 | 1.2 | 9970 | 19800 | 6620 | 174 |
| NV3050-9Z | 標準(スチール製) | 25 | 3 | 9 | 50 | 18 | 8 | 8.65 | 1×25 | 12.5 | 3.5 | M4 | 3.3 | 6 | 3.1 | 2 | 6150 | 8060 | 2680 | 97 |
| NV3075-13Z | 標準(スチール製) | 48 | 3 | 13 | 75 | 18 | 8 | 8.65 | 2×25 | 12.5 | 3.5 | M4 | 3.3 | 6 | 3.1 | 2 | 8440 | 12100 | 4030 | 140 |
| NV3100-19Z | 標準(スチール製) | 60 | 3 | 19 | 100 | 18 | 8 | 8.65 | 3×25 | 12.5 | 3.5 | M4 | 3.3 | 6 | 3.1 | 2 | 12500 | 20100 | 6720 | 192 |
| NV3125-23Z | 標準(スチール製) | 83 | 3 | 23 | 125 | 18 | 8 | 8.65 | 4×25 | 12.5 | 3.5 | M4 | 3.3 | 6 | 3.1 | 2 | 14400 | 24200 | 8060 | 245 |
| NV3150-29Z | 標準(スチール製) | 90 | 3 | 29 | 150 | 18 | 8 | 8.65 | 5×25 | 12.5 | 3.5 | M4 | 3.3 | 6 | 3.1 | 2 | 16300 | 28200 | 9410 | 290 |
| NV3175-35Z | 標準(スチール製) | 103 | 3 | 35 | 175 | 18 | 8 | 8.65 | 6×25 | 12.5 | 3.5 | M4 | 3.3 | 6 | 3.1 | 2 | 19800 | 36300 | 12100 | 337 |
| NV3200-41Z | 標準(スチール製) | 113 | 3 | 41 | 200 | 18 | 8 | 8.65 | 7×25 | 12.5 | 3.5 | M4 | 3.3 | 6 | 3.1 | 2 | 21500 | 40300 | 13400 | 385 |
| NV3225-43Z | 標準(スチール製) | 150 | 3 | 43 | 225 | 18 | 8 | 8.65 | 8×25 | 12.5 | 3.5 | M4 | 3.3 | 6 | 3.1 | 2 | 23200 | 44300 | 14700 | 434 |
| NV4080-9Z | 標準(スチール製) | 60 | 4 | 9 | 80 | 22 | 11 | 10.65 | 1×40 | 20 | 4.5 | M5 | 4.3 | 8 | 4.2 | 2 | 12100 | 15700 | 5250 | 265 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NV2180-51Z | NV2180-51Z | P | 39,000 | - | お問合 |
| NV3050-9Z | NV3050-9Z | P | 11,400 | - | お問合 |
| NV3075-13Z | NV3075-13Z | P | 14,300 | - | お問合 |
| NV3100-19Z | NV3100-19Z | P | 17,400 | - | お問合 |
| NV3125-23Z | NV3125-23Z | P | 20,600 | - | お問合 |
| NV3150-29Z | NV3150-29Z | P | 23,700 | - | お問合 |
| NV3175-35Z | NV3175-35Z | P | 27,000 | - | お問合 |
| NV3200-41Z | NV3200-41Z | P | 30,700 | - | お問合 |
| NV3225-43Z | NV3225-43Z | P | 34,400 | - | お問合 |
| NV4080-9Z | NV4080-9Z | P | 18,200 | - | お問合 |
