パワーグリップタイミングプーリ MXL 棒状タイプ

形状：33

  • 形状：33

共通仕様

形状 33
材質 アルミ合金
備考 標準フランジ10枚付属。（フランジのみの販売は行っておりません。）

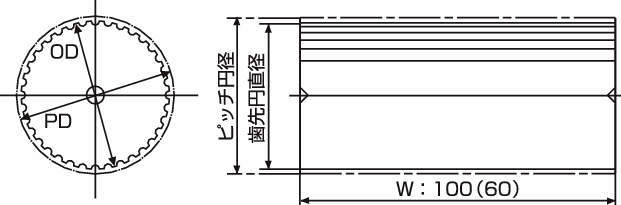

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 45件中 11-20件

  • 表示件数

45件の型式

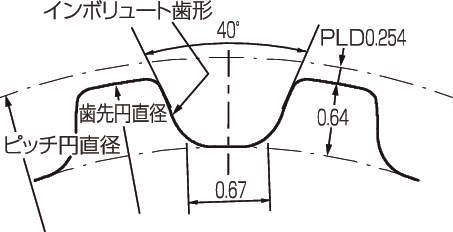

  • 歯形

  • 形状：33

  • 標準フランジ

型式 形状 歯数 W
(mm)		 ピッチ円直径
PD
(mm)		 歯先円直径
OD
(mm)		 フランジ外径
FOD
(mm)		 フランジ内径
FID(mm)		 フランジ厚さ
t
(mm)		 標準フランジ
型式		 材質
P25MXL100-33 33 25 100 16.17 15.66 24.0 12.5 1.0 FA10024013 アルミ合金
P26MXL100-33 33 26 100 16.82 16.31 24.0 12.5 1.0 FA10024013 アルミ合金
P27MXL100-33 33 27 100 17.46 16.96 24.0 12.5 1.0 FA10024013 アルミ合金
P28MXL100-33 33 28 100 18.11 17.60 24.0 12.5 1.0 FA10024013 アルミ合金
P29MXL100-33 33 29 100 18.76 18.25 24.0 12.5 1.0 FA10024013 アルミ合金
P30MXL100-33 33 30 100 19.40 18.90 25.0 15.0 1.0 FA10025015 アルミ合金
P31MXL100-33 33 31 100 20.05 19.54 25.0 15.0 1.0 FA10025015 アルミ合金
P32MXL100-33 33 32 100 20.70 20.19 25.0 15.0 1.0 FA10025015 アルミ合金
P33MXL100-33 33 33 100 21.34 20.84 28.0 17.5 1.0 FA10028018 アルミ合金
P34MXL100-33 33 34 100 21.99 21.48 28.0 17.5 1.0 FA10028018 アルミ合金

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
P25MXL100-33 P25MXL100-33 P 2,570 - 在庫品
P26MXL100-33 P26MXL100-33 P 2,720 - 在庫品
P27MXL100-33 P27MXL100-33 P 2,870 - 在庫品
P28MXL100-33 P28MXL100-33 P 3,030 - 在庫品
P29MXL100-33 P29MXL100-33 P 3,180 - 在庫品
P30MXL100-33 P30MXL100-33 P 3,330 - 在庫品
P31MXL100-33 P31MXL100-33 P 3,480 - 在庫品
P32MXL100-33 P32MXL100-33 P 3,610 - 在庫品
P33MXL100-33 P33MXL100-33 P 3,790 - 在庫品
P34MXL100-33 P34MXL100-33 P 3,940 - 在庫品
