形状:6
-
形状:6
共通仕様
形状 | 6・6F |
---|---|
材質 | 鉄 |
ゲイツ・ユニッタ・アジア
48件の型式
型式 | 形状 | 歯数 |
ベルト 呼び幅 |
W (mm) |
L (mm) |
A (mm) |
fb (mm) |

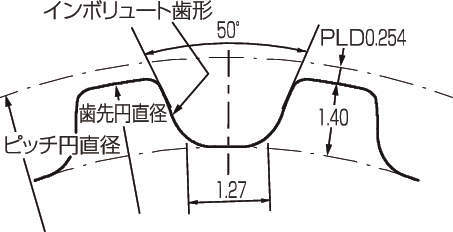

ピッチ円直径 PD (mm) |
歯先円直径 OD (mm) |
段付け径 C (mm) |
ボス径 H (mm) |
下穴径 B (mm) |

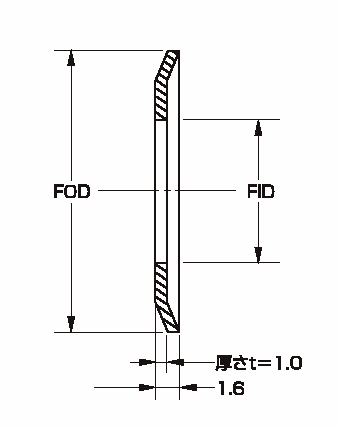

フランジ外径 FOD (mm) |
フランジ内径 FID (mm) |
フランジ厚さ t (mm) |
標準フランジ 型式 |
材質 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
26XL037-6 | 6 | 26 | 037 | 14.3 | 22.0 | - | - | 42.04 | 41.53 | - | 28.0 | 10.0 | 48.0 | 36.0 | 1.0 | FS10048036 | S45C |
28XL037-6 | 6 | 28 | 037 | 14.3 | 22.0 | - | - | 45.28 | 44.77 | - | 28.0 | 10.0 | 55.0 | 41.0 | 1.0 | FS10055041 | S45C |
30XL037-6 | 6 | 30 | 037 | 14.3 | 22.0 | - | - | 48.51 | 48.00 | - | 30.0 | 10.0 | 55.0 | 41.0 | 1.0 | FS10055041 | S45C |
32XL037-6 | 6 | 32 | 037 | 14.3 | 25.0 | - | - | 51.74 | 51.24 | - | 30.0 | 10.0 | 58.0 | 46.0 | 1.0 | FS10058046 | S45C |
34XL037-6 | 6 | 34 | 037 | 14.3 | 25.0 | - | - | 54.98 | 54.47 | - | 30.0 | 10.0 | 61.0 | 46.0 | 1.0 | FS10058046 | S45C |
36XL037-6 | 6 | 36 | 037 | 14.3 | 25.0 | - | - | 58.21 | 57.70 | - | 30.0 | 10.0 | 67.0 | 51.0 | 1.0 | FS10067051 | S45C |
38XL037-6 | 6 | 38 | 037 | 14.3 | 25.0 | - | - | 61.45 | 60.94 | - | 32.0 | 10.0 | 70.0 | 56.0 | 1.0 | FS10070056 | S45C |
40XL037-6 | 6 | 40 | 037 | 14.3 | 25.0 | - | - | 64.68 | 64.17 | - | 32.0 | 10.0 | 70.0 | 56.0 | 1.0 | FS10070056 | S45C |
42XL037-6 | 6 | 42 | 037 | 14.3 | 25.0 | - | - | 67.91 | 67.41 | - | 32.0 | 10.0 | 76.0 | 61.0 | 1.0 | FS10076061 | S45C |
44XL037-6 | 6 | 44 | 037 | 14.3 | 25.0 | - | - | 71.15 | 70.64 | - | 32.0 | 10.0 | 76.0 | 61.0 | 1.0 | FS10076061 | S45C |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
26XL037-6 | 26XL037-6 | P | 2,570 | - | 在庫品 |
28XL037-6 | 28XL037-6 | P | 2,850 | - | 在庫品 |
30XL037-6 | 30XL037-6 | P | 3,110 | - | 在庫品 |
32XL037-6 | 32XL037-6 | P | 3,180 | - | 在庫品 |
34XL037-6 | 34XL037-6 | P | 3,290 | - | 在庫品 |
36XL037-6 | 36XL037-6 | P | 3,560 | - | 在庫品 |
38XL037-6 | 38XL037-6 | P | 3,730 | - | 在庫品 |
40XL037-6 | 40XL037-6 | P | 3,870 | - | 在庫品 |
42XL037-6 | 42XL037-6 | P | 4,490 | - | 在庫品 |
44XL037-6 | 44XL037-6 | P | 4,970 | - | 在庫品 |
