共通仕様
| 材質 | 二トリルゴム：NBR-70-1 (旧1種A) ふっ素ゴム：FKN-70 (旧4種D) |
|---|---|
| 規格 | JIS B 2401 |
| 硬さ | Hs70 |
日近
Oリング｜真空フランジ用Oリング Vシリーズ
詳細仕様
52件の型式
-
-

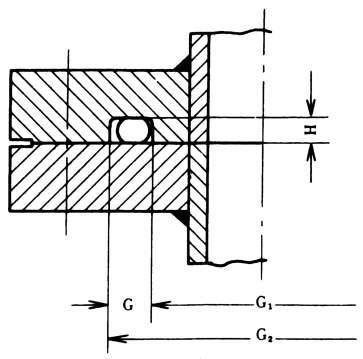

フランジ溝部

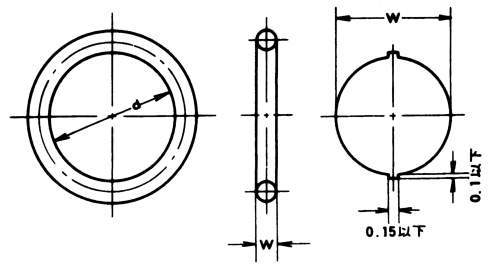

| 型式 | 材質 |
太さ W |
内径 d |
フランジ溝部寸法(JISB2290) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | 公差 | (mm) | 公差 | 呼び径 | G1 (mm) | G2 (mm) | G (mm) | H (mm) | ||
| V175 | ニトリルゴム | 4.0 | ±0.1 | 173.0 | ±1.36 | 160 | 175 | 185 | 5.0 | 3.0 |
| V225 | ニトリルゴム | 6.0 | ±0.15 | 222.5 | ±1.70 | 200 | 225 | 241 | 8.0 | 4.5 |
| V275 | ニトリルゴム | 6.0 | ±0.15 | 272.0 | ±2.02 | 260 | 275 | 291 | 8.0 | 4.5 |
| V325 | ニトリルゴム | 6.0 | ±0.15 | 321.5 | ±2.34 | 300 | 325 | 341 | 8.0 | 4.5 |
| V380 | ニトリルゴム | 6.0 | ±0.15 | 376.0 | ±2.68 | 350 | 380 | 396 | 8.0 | 4.5 |
| V430 | ニトリルゴム | 6.0 | ±0.15 | 425.5 | ±2.99 | 400 | 430 | 446 | 8.0 | 4.5 |
| V480 | ニトリルゴム | 10.0 | ±0.3 | 475.0 | ±3.30 | 450 | 480 | 504 | 12.0 | 7.0 |
| V530 | ニトリルゴム | 10.0 | ±0.3 | 524.5 | ±3.60 | 500 | 530 | 554 | 12.0 | 7.0 |
| V585 | ニトリルゴム | 10.0 | ±0.3 | 579.0 | ±3.92 | 550 | 585 | 609 | 12.0 | 7.0 |
| V640 | ニトリルゴム | 10.0 | ±0.3 | 633.5 | ±4.24 | 600 | 640 | 664 | 12.0 | 7.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| V175 | V175 | P | 630 | - | 在庫品 |
| V225 | V225 | P | 850 | - | 在庫品 |
| V275 | V275 | P | 1,030 | - | 在庫品 |
| V325 | V325 | P | 1,400 | - | 在庫品 |
| V380 | V380 | P | 1,800 | - | 在庫品 |
| V430 | V430 | P | 2,600 | - | 在庫品 |
| V480 | V480 | P | 3,750 | - | 在庫品 |
| V530 | V530 | P | 4,750 | - | 在庫品 |
| V585 | V585 | P | 5,500 | - | 在庫品 |
| V640 | V640 | P | 6,000 | - | 在庫品 |
