日本精工
標準ボールねじ｜搬送用ボールねじ Rシリーズ（チューブ式片フランジナット） RNFTL
詳細仕様
48件の型式
-

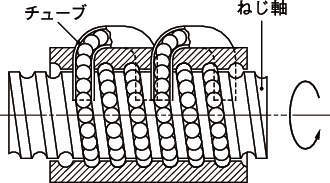

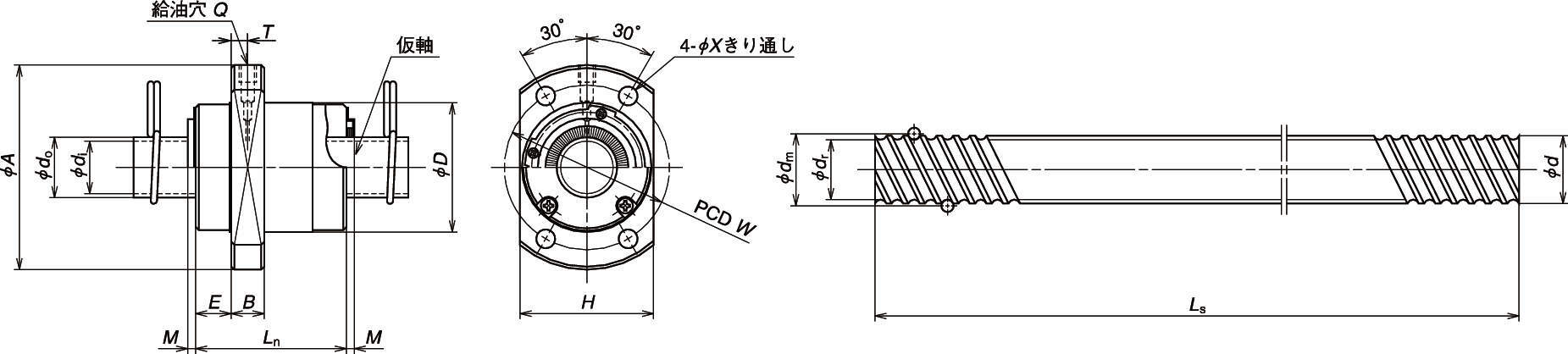

構造図
-
小・中リード
-
大リード
| 型式 | タイプ |
ねじ軸外径 d (mm) |
リード l (mm) |
ボール径 Dw (mm) |
ボールピッチ円径 dm (mm) |
ねじ軸谷径 (mm) |
シール | 有効巻数 | 基本定格荷重(N) |
軸方向 すきま (最大) |
寸法(mm) |
質量 (kg) |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 巻数 | サーキット数 | 動定格 Ca | 静定格 C0a | D | A | G | B | Ln | W | X | Q | T | U | V | R | ||||||||||
| RNFTL2020A3 | 大リード | 20 | 20 | 3.175 | 20.75 | 17.3 | シール無なし | 3 | 2 | 7010 | 15400 | 0.10 | 35 | 68 | 25 | 12 | 59 | 52 | 9 | M6×1 | 6.0 | 25 | 27 | 8 | 0.49 |
| RNFTL2020A3S | 大リード | 20 | 20 | 3.175 | 20.75 | 17.3 | シール付き | 3 | 2 | 7010 | 15400 | 0.10 | 35 | 68 | 25 | 12 | 59 | 52 | 9 | M6×1 | 6.0 | 25 | 27 | 8 | 0.49 |
| RNFTL2525A3 | 大リード | 25 | 25 | 3.969 | 26 | 22.0 | シール無なし | 3 | 2 | 10500 | 24100 | 0.12 | 45 | 80 | 31 | 12 | 69 | 63 | 9 | M6×1 | 6.0 | 31 | 32 | 10 | 0.80 |
| RNFTL2525A3S | 大リード | 25 | 25 | 3.969 | 26 | 22.0 | シール付き | 3 | 2 | 10500 | 24100 | 0.12 | 45 | 80 | 31 | 12 | 69 | 63 | 9 | M6×1 | 6.0 | 31 | 32 | 10 | 0.80 |
| RNFTL3232A3 | 大リード | 32 | 32 | 4.762 | 33.25 | 28.0 | シール無なし | 3 | 2 | 15300 | 37100 | 0.15 | 55 | 100 | 37 | 15 | 84 | 80 | 11 | M6×1 | 7.5 | 37 | 40 | 12 | 1.46 |
| RNFTL3232A3S | 大リード | 32 | 32 | 4.762 | 33.25 | 28.0 | シール付き | 3 | 2 | 15300 | 37100 | 0.15 | 55 | 100 | 37 | 15 | 84 | 80 | 11 | M6×1 | 7.5 | 37 | 40 | 12 | 1.46 |
| RNFTL4040A3 | 大リード | 40 | 40 | 6.35 | 41.75 | 35.0 | シール無なし | 3 | 2 | 24400 | 61600 | 0.20 | 70 | 120 | 46 | 18 | 103 | 95 | 14 | M6×1 | 9.0 | 46 | 49 | 15 | 2.69 |
| RNFTL4040A3S | 大リード | 40 | 40 | 6.35 | 41.75 | 35.0 | シール付き | 3 | 2 | 24400 | 61600 | 0.20 | 70 | 120 | 46 | 18 | 103 | 95 | 14 | M6×1 | 9.0 | 46 | 49 | 15 | 2.69 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RNFTL2020A3 | RNFTL2020A3 | P | 29,400 | - | 在庫品 |
| RNFTL2020A3S | RNFTL2020A3S | P | 36,200 | - | 在庫品 |
| RNFTL2525A3 | RNFTL2525A3 | P | 35,100 | - | 在庫品 |
| RNFTL2525A3S | RNFTL2525A3S | P | 42,100 | - | 在庫品 |
| RNFTL3232A3 | RNFTL3232A3 | P | 46,500 | - | 在庫品 |
| RNFTL3232A3S | RNFTL3232A3S | P | 54,400 | - | 在庫品 |
| RNFTL4040A3 | RNFTL4040A3 | P | 60,700 | - | 在庫品 |
| RNFTL4040A3S | RNFTL4040A3S | P | 69,100 | - | 在庫品 |
