モノキャリア MCMシリーズ 軽量タイプ

MCM（軽量タイプ）

  • MCM（軽量タイプ）

・モノキャリアはNSKが長年にわたって培った技術力を結集し、信頼性の高いNSK製ボールねじ、リニアガイド、サポート軸受が一体となった軽量コンパクトな一軸アクチュエータです。

■軽量コンパクト設計
・MCMシリーズ … 軽量タイプ

■オールインワン構造
・ボールねじ、リニアガイド、サポート軸受の三要素がオールインワン構造になっているので、設計の手間と取付けの工程が大幅に削減できます。
・レールの下面と片側面に基準を持っているため、取付けの精度出しが容易です。
・すでに潤滑剤を出荷時に封入しておりますので、ならし運転後そのままご使用頂けます。
・ボールねじは小リードから大リードまで豊富なラインナップで対応します。

■長期メンテナンスフリー
・NSK K1の装着により、潤滑剤の補給が簡単にできない機械設備環境において、グリースとの併用により長期間の潤滑性能を維持します。

■優れた防錆力
・レール及びスライダに低温クロムめっきを標準仕様としていますので通常の保管、使用状態での錆の発生を抑えることができます。

*下記から寸法を参照頂けます*
*選定には下記URLからNSK直動製品選定ツールをご活用下さい**
　https://www.ossel01.nsk.com/prec_selection_common/

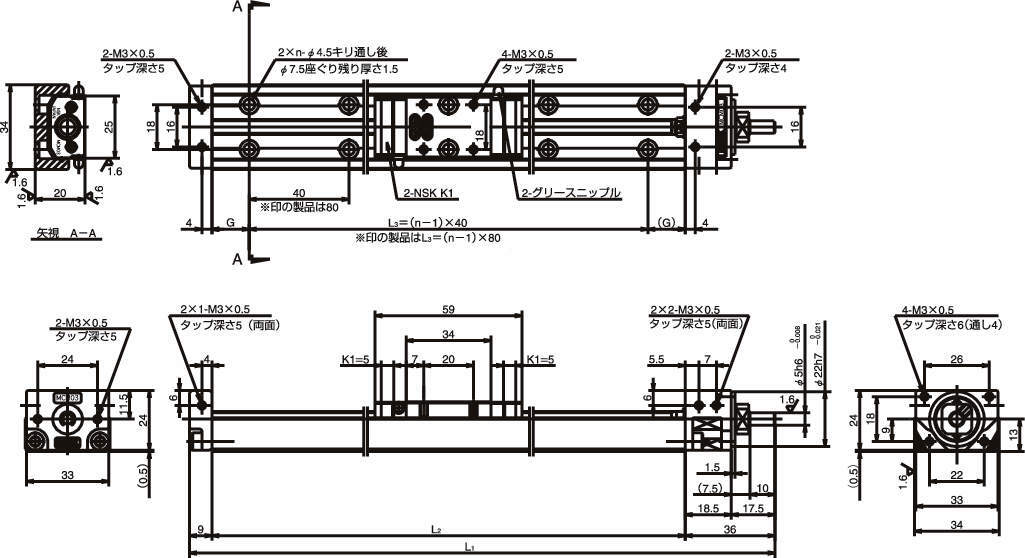

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 432件中 31-40件

  • 表示件数

432件の型式

  • MCM（軽量タイプ）

  • MCM02

  • MCM03　ﾘｰﾄﾞ1､2

  • MCM03　ﾘｰﾄﾞ5､10､12

  • MCM03　ﾘｰﾄﾞ15

  • MCM05　ﾘｰﾄﾞ5､10､20

  • MCM05　ﾘｰﾄﾞ30

  • MCM05(ダブルスライダ)

  • MCM06

  • MCM06(ダブルスライダ)

  • MCM08　ﾘｰﾄﾞ5､10､20

  • MCM08　ﾘｰﾄﾞ30

  • MCM08(ダブルスライダ)

  • MCM10　ﾘｰﾄﾞ10､20

  • MCM10　ﾘｰﾄﾞ30

  • MCM10(ダブルスライダ)

型式 シリーズ ストローク
(mm)		 限界ストローク
(mm)		 ボールねじリード
(mm)		 長手寸法
(mm)		 取付穴数
n		 イナーシャ×10-7
(kg･m2)		 質量
(kg)		 軸径d
(mm)		 基本定格荷重
(N)		 基本静定荷重
(N)		 サポート軸受部限界荷重(N) 静定格モーメント
(N･m)		 グリース仕様
L1 L2 G L3 ボールねじ部Ca リニアガイド部C サポート軸受部Ca 走行距離La (km) ボールねじ部Coa リニアガイド部Co ローリングMRO ピッチングMPO ヨーイングMYO
MCM03025H05K00 MCM03(シングルスライダ) 250 269 5 385 340 30 280 8 0.12 1 φ8 2090 7850 2670 5 2830 6620 1040 92 51 51 標準グリース
MCM03025H10K00 MCM03(シングルスライダ) 250 269 10 385 340 30 280 8 0.131 1 φ8 1310 6250 2670 10 1710 6620 1040 92 51 51 標準グリース
MCM03025H12K00 MCM03(シングルスライダ) 250 269 12 385 340 30 280 8 0.147 1 φ8 1320 5880 2670 12 1730 6620 1040 92 51 51 標準グリース
MCM03005H15K00 MCM03(シングルスライダ) 50 70 15 185 140 30 80 2 0.183 0.67 φ10 2000 5440 2670 15 2740 6620 1040 92 51 51 標準グリース
MCM03010H15K00 MCM03(シングルスライダ) 100 120 15 235 190 15 160 5 0.222 0.77 φ10 2000 5440 2670 15 2740 6620 1040 92 51 51 標準グリース
MCM03015H15K00 MCM03(シングルスライダ) 150 170 15 285 240 20 200 6 0.26 0.87 φ10 2000 5440 2670 15 2740 6620 1040 92 51 51 標準グリース
MCM03020H15K00 MCM03(シングルスライダ) 200 220 15 335 290 25 240 7 0.298 0.97 φ10 2000 5440 2670 15 2740 6620 1040 92 51 51 標準グリース
MCM03025H15K00 MCM03(シングルスライダ) 250 270 15 385 340 30 280 8 0.336 1.07 φ10 2000 5440 2670 15 2740 6620 1040 92 51 51 標準グリース
MCM03005H05KB0 MCM03(シングルスライダ) 50 69 5 185 140 30 80 2 0.057 0.6 φ8 2090 7850 2670 5 2830 6620 1040 92 51 51 クリーングリース
MCM03005H10KB0 MCM03(シングルスライダ) 50 69 10 185 140 30 80 2 0.08 0.6 φ8 1310 6250 2670 10 1710 6620 1040 92 51 51 クリーングリース

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
MCM03025H05K00 MCM03025H05K00 P 103,000 - -
MCM03025H10K00 MCM03025H10K00 P 103,000 - 30日間
MCM03025H12K00 MCM03025H12K00 P 103,000 - 30日間
MCM03005H15K00 MCM03005H15K00 P 88,700 - -
MCM03010H15K00 MCM03010H15K00 P 92,700 - -
MCM03015H15K00 MCM03015H15K00 P 97,400 - -
MCM03020H15K00 MCM03020H15K00 P 103,000 - -
MCM03025H15K00 MCM03025H15K00 P 108,000 - -
MCM03005H05KB0 MCM03005H05KB0 P 95,700 - -
MCM03005H10KB0 MCM03005H10KB0 P 95,700 - 15日間
