・単列アンギュラ玉軸受は、接触角をもっているので、一方向のアキシアル荷重または、合成荷重を受けるのに適しています。
・接触角が大きくなるほどアキシアル荷重の負荷能力は大きくなり、接触角が小さいほど、高速回転には有利となります。
・構造上、ラジアル荷重がかかるとアキシアル分力が生じるので、2個を対向させて使用するか、2個以上を組み合せて使用します。
共通仕様

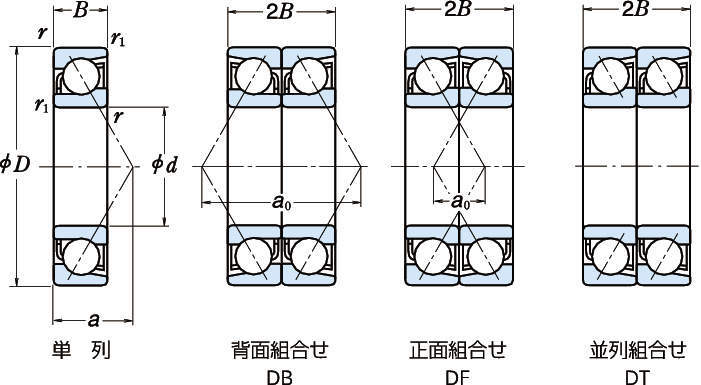

| タイプ | DB：背面組合せタイプ DF：正面組合せタイプ DT：並列組合せタイプ |
|---|
日本精工
組合せアンギュラ玉軸受
詳細仕様
212件の型式
-
主要寸法
-
接触角
-

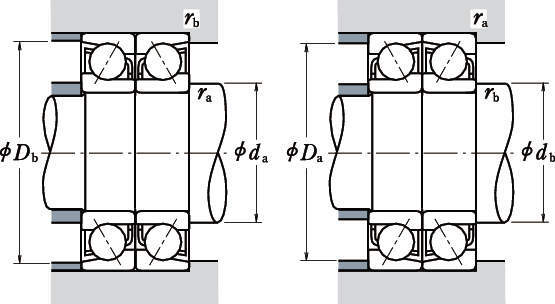

取付寸法
-

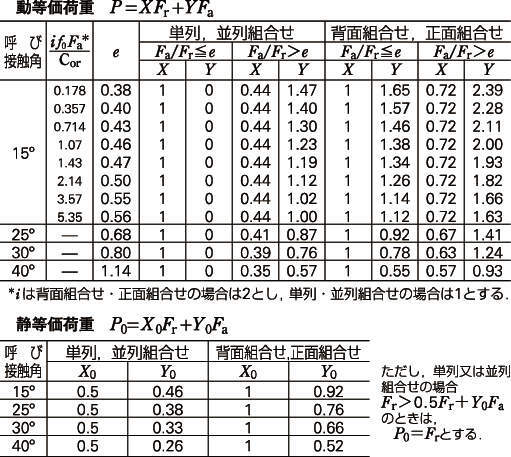

動等価荷重・静等価荷重
| 型式 | タイプ | 呼び番号 | 接触角 |
内径 d (mm) |
外径 D (mm) |
幅 B (mm) |
r (mm) 最小 |
r1 (mm) 最小 |
作用点位置 a0 (mm) |
取付関係寸法(mm) | 基本定格荷重(N) | 許容回転数(min-1) | 保持器材質 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| da 最小 | Da 最小 | ra 最小 | db 最小 | Db 最小 | rb 最小 | Cr | C0r | グリース 潤滑 | 油潤滑 | |||||||||||
| 7220BWDB | 背面組合せ | 7220B | 40° | 100 | 180 | 34 | 2.1 | 1.1 | 151.5 | 112 | - | 2 | - | 173 | 1 | 212000 | 229000 | 2200×80％ | 3000×80％ | プレス保持器 |
| 7320AWDB | 背面組合せ | 7320A | 30° | 100 | 215 | 47 | 3 | 1.1 | 137.9 | 114 | - | 2.5 | - | 208 | 1 | 335000 | 385000 | 2200×80％ | 3000×80％ | プレス保持器 |
| 7320AMDB | 背面組合せ | 7320A | 30° | 100 | 215 | 47 | 3 | 1.1 | 137.9 | 114 | - | 2.5 | - | 208 | 1 | 335000 | 385000 | 2200 | 3000 | もみ抜き保持器 |
| 7320BWDB | 背面組合せ | 7320B | 40° | 100 | 215 | 47 | 3 | 1.1 | 179.2 | 114 | - | 2.5 | - | 208 | 1 | 310000 | 355000 | 2000×80％ | 2800×80％ | プレス保持器 |
| 7320BMDB | 背面組合せ | 7320B | 40° | 100 | 215 | 47 | 3 | 1.1 | 179.2 | 114 | - | 2.5 | - | 208 | 1 | 310000 | 355000 | 2000 | 2800 | もみ抜き保持器 |
| 7021AMDB | 背面組合せ | 7021A | 30° | 105 | 160 | 26 | 2 | 1 | 102.5 | 115 | - | 2 | - | 154 | 1 | 130000 | 163000 | 3400 | 4500 | もみ抜き保持器 |
| 7321BMDB | 背面組合せ | 7321B | 40° | 105 | 225 | 49 | 3 | 1.1 | 187.4 | 119 | - | 2.5 | - | 218 | 1 | 310000 | 355000 | 1900 | 1900 | もみ抜き保持器 |
| 7022AMDB | 背面組合せ | 7022A | 30° | 110 | 170 | 28 | 2 | 1 | 108.8 | 120 | - | 2 | - | 164 | 1 | 157000 | 191000 | 3200 | 4300 | もみ抜き保持器 |
| 7222AWDB | 背面組合せ | 7222A | 30° | 110 | 200 | 38 | 2.1 | 1.1 | 127.5 | 122 | - | 2 | - | 193 | 1 | 276000 | 315000 | 2800×80％ | 4000×80％ | プレス保持器 |
| 7322AMDB | 背面組合せ | 7322A | 30° | 110 | 240 | 50 | 3 | 1.1 | 151.0 | 124 | - | 2.5 | - | 233 | 1 | 360000 | 430000 | 2000 | 2600 | もみ抜き保持器 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 7220BWDB | 7220BWDB | P | 68,900 | - | 在庫品 |
| 7320AWDB | 7320AWDB | P | 168,000 | - | 在庫品 |
| 7320AMDB | 7320AMDB | P | 252,000 | - | 在庫品 |
| 7320BWDB | 7320BWDB | P | 168,000 | - | 在庫品 |
| 7320BMDB | 7320BMDB | P | 252,000 | - | 在庫品 |
| 7021AMDB | 7021AMDB | P | 105,000 | - | 在庫品 |
| 7321BMDB | 7321BMDB | P | 290,000 | - | 在庫品 |
| 7022AMDB | 7022AMDB | P | 128,000 | - | 在庫品 |
| 7222AWDB | 7222AWDB | P | 111,000 | - | 在庫品 |
| 7322AMDB | 7322AMDB | P | 338,000 | - | 在庫品 |
